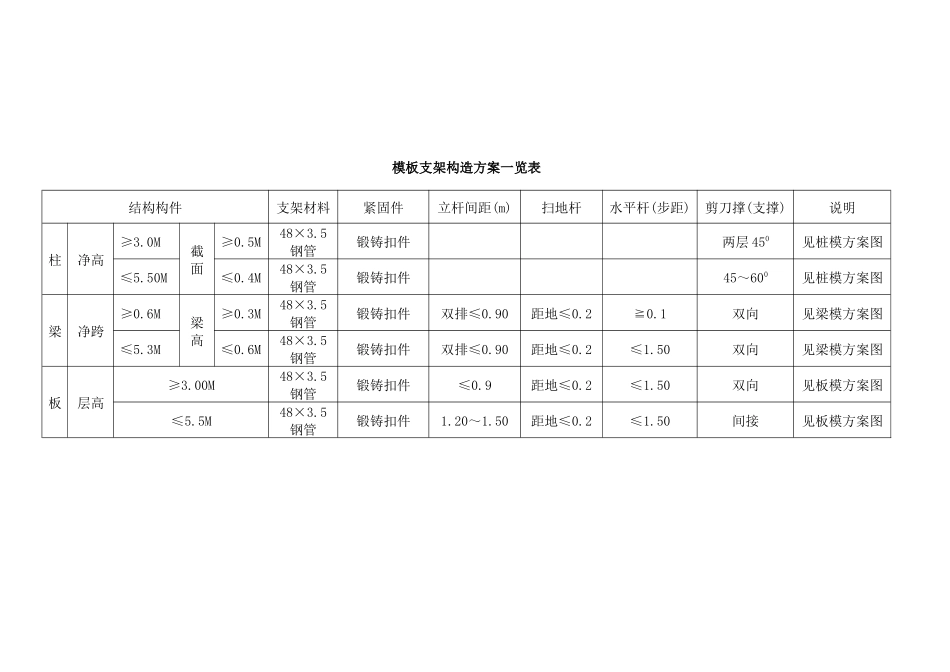

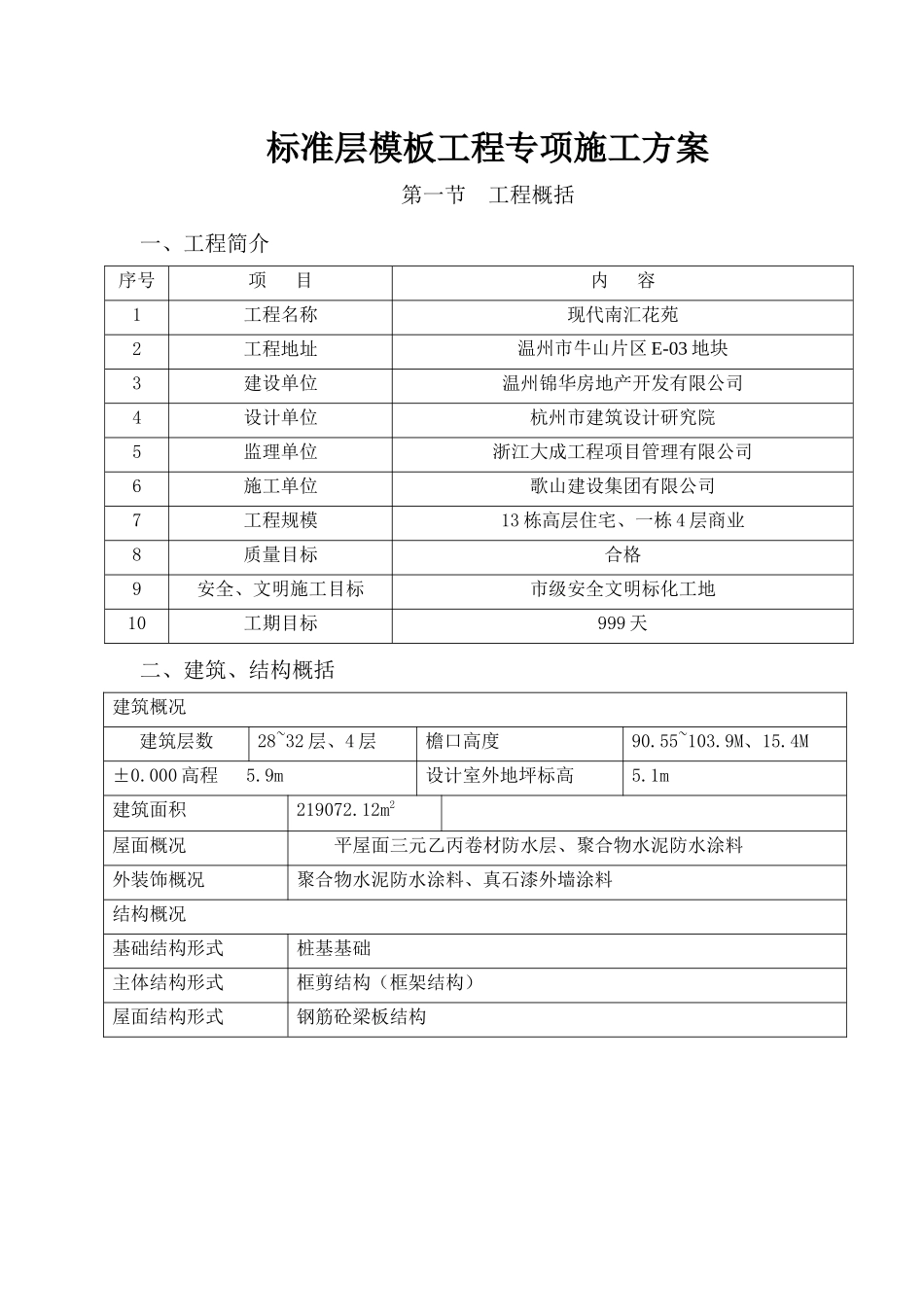

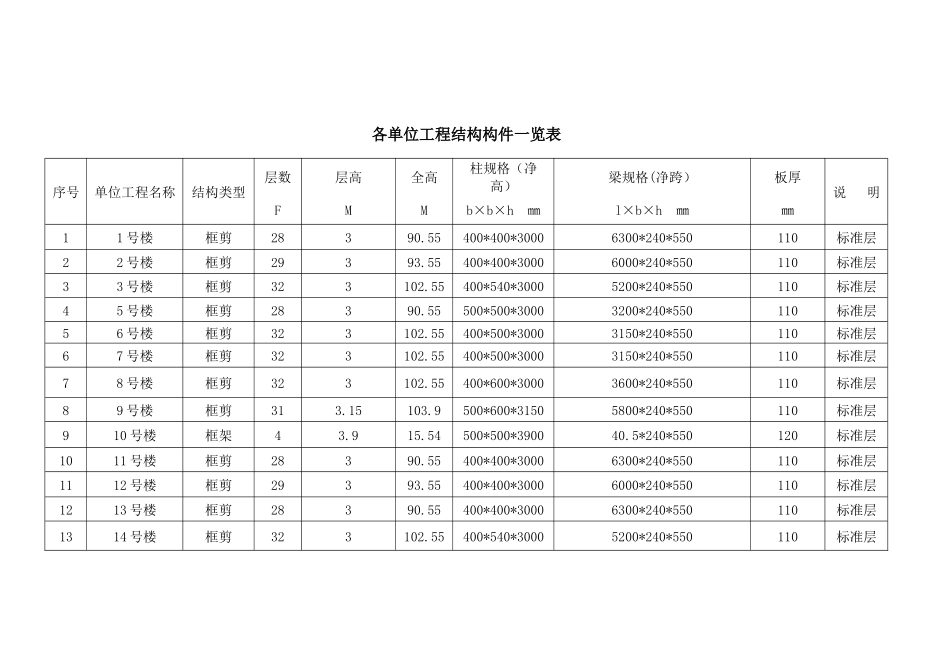

标准层模板工程专项施工方案第一节 工程概括一、工程简介序号项 目内 容1工程名称现代南汇花苑2工程地址温州市牛山片区 E-03 地块3建设单位温州锦华房地产开发有限公司4设计单位杭州市建筑设计研究院5监理单位浙江大成工程项目管理有限公司6施工单位歌山建设集团有限公司7工程规模13 栋高层住宅、一栋 4 层商业8质量目标合格9安全、文明施工目标市级安全文明标化工地10工期目标999 天二、建筑、结构概括建筑概况建筑层数28~32 层、4 层檐口高度90.55~103.9M、15.4M±0.000 高程 5.9m设计室外地坪标高5.1m建筑面积219072.12m2屋面概况平屋面三元乙丙卷材防水层、聚合物水泥防水涂料 外装饰概况聚合物水泥防水涂料、真石漆外墙涂料结构概况基础结构形式桩基基础主体结构形式框剪结构（框架结构）屋面结构形式钢筋砼梁板结构各单位工程结构构件一览表序号单位工程名称结构类型层数层高全高柱规格（净高）梁规格(净跨）板厚说 明FMMb×b×h ㎜l×b×h ㎜㎜11 号楼框剪28390.55400*400*30006300*240*550110标准层22 号楼框剪29393.55400*400*30006000*240*550110标准层33 号楼框剪323102.55400*540*30005200*240*550110标准层45 号楼框剪28390.55500*500*30003200*240*550110标准层56 号楼框剪323102.55400*500*30003150*240*550110标准层67 号楼框剪323102.55400*500*30003150*240*550110标准层78 号楼框剪323102.55400*600*30003600*240*550110标准层89 号楼框剪313.15103.9500*600*31505800*240*550110标准层910 号楼框架43.915.54500*500*390040.5*240*550120标准层1011 号楼框剪28390.55400*400*30006300*240*550110标准层1112 号楼框剪29393.55400*400*30006000*240*550110标准层1213 号楼框剪28390.55400*400*30006300*240*550110标准层1314 号楼框剪323102.55400*540*30005200*240*550110标准层模板支架构造方案一览表结构构件支架材料紧固件立杆间距(m)扫地杆水平杆(步距)剪刀撑(支撑)说明柱净高≥3.0M截面≥0.5M48×3.5钢管锻铸扣件 两层 450见桩模方案图≤5.50M≤0.4M48×3.5钢管锻铸扣件 45～600见桩模方案图梁净跨≥0.6M梁高≥0.3M48×3.5钢管锻铸扣件双排≤0.90距地≤0.2≧0.1双向见梁模方案图≤5.3M≤0.6M48×3.5钢管锻铸扣件双排≤0.90距地≤0.2≤1.50双向见梁模方案图板层高≥3.00M48×3.5钢管锻铸扣件≤0.9距地≤0.2≤1.50双向见板模方案图≤5.5M48×3.5钢管锻铸扣件1.20～1.50距地≤0.2≤1.50间接...
