自动喷洒用消防泵的电气控制VIP免费

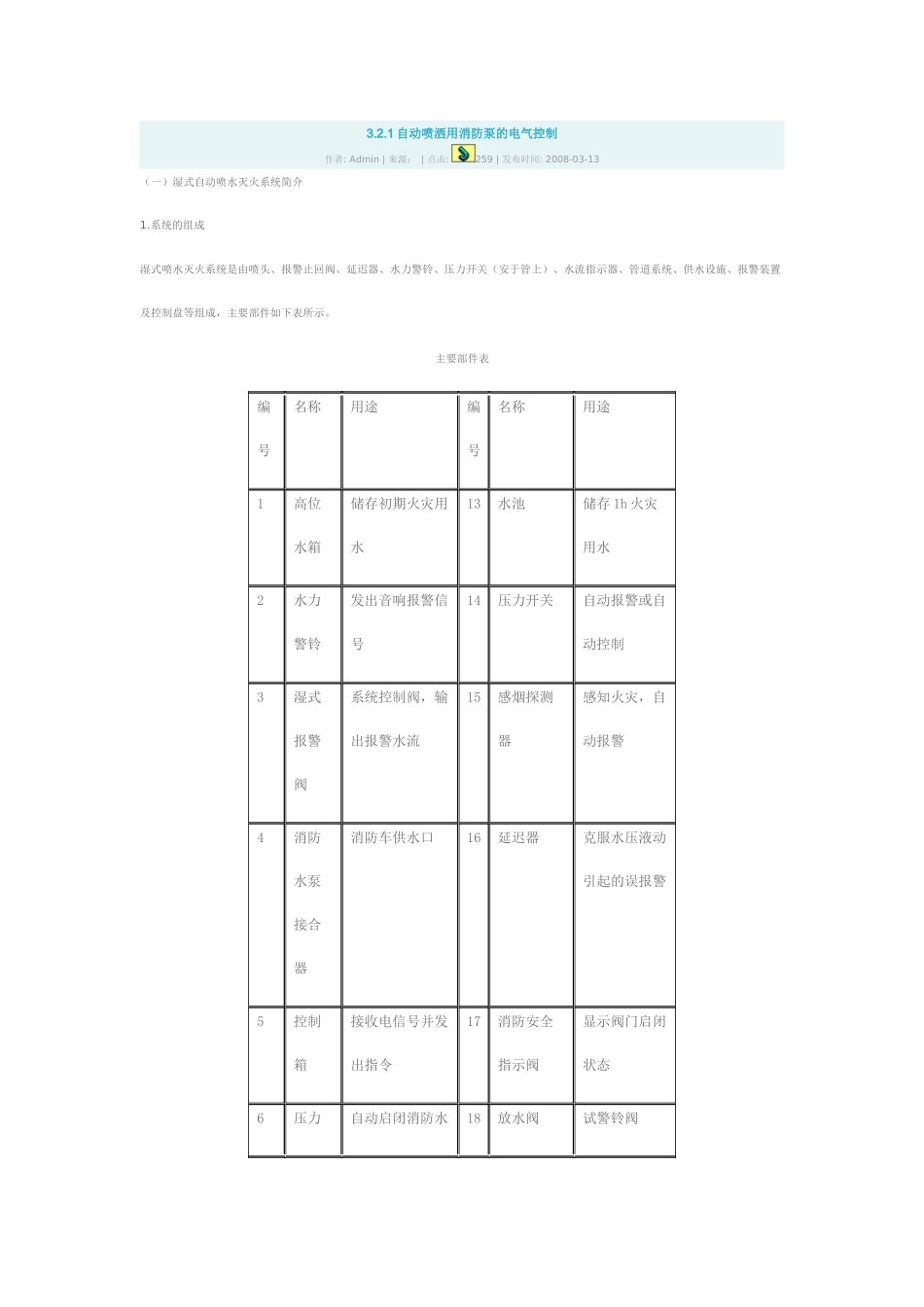

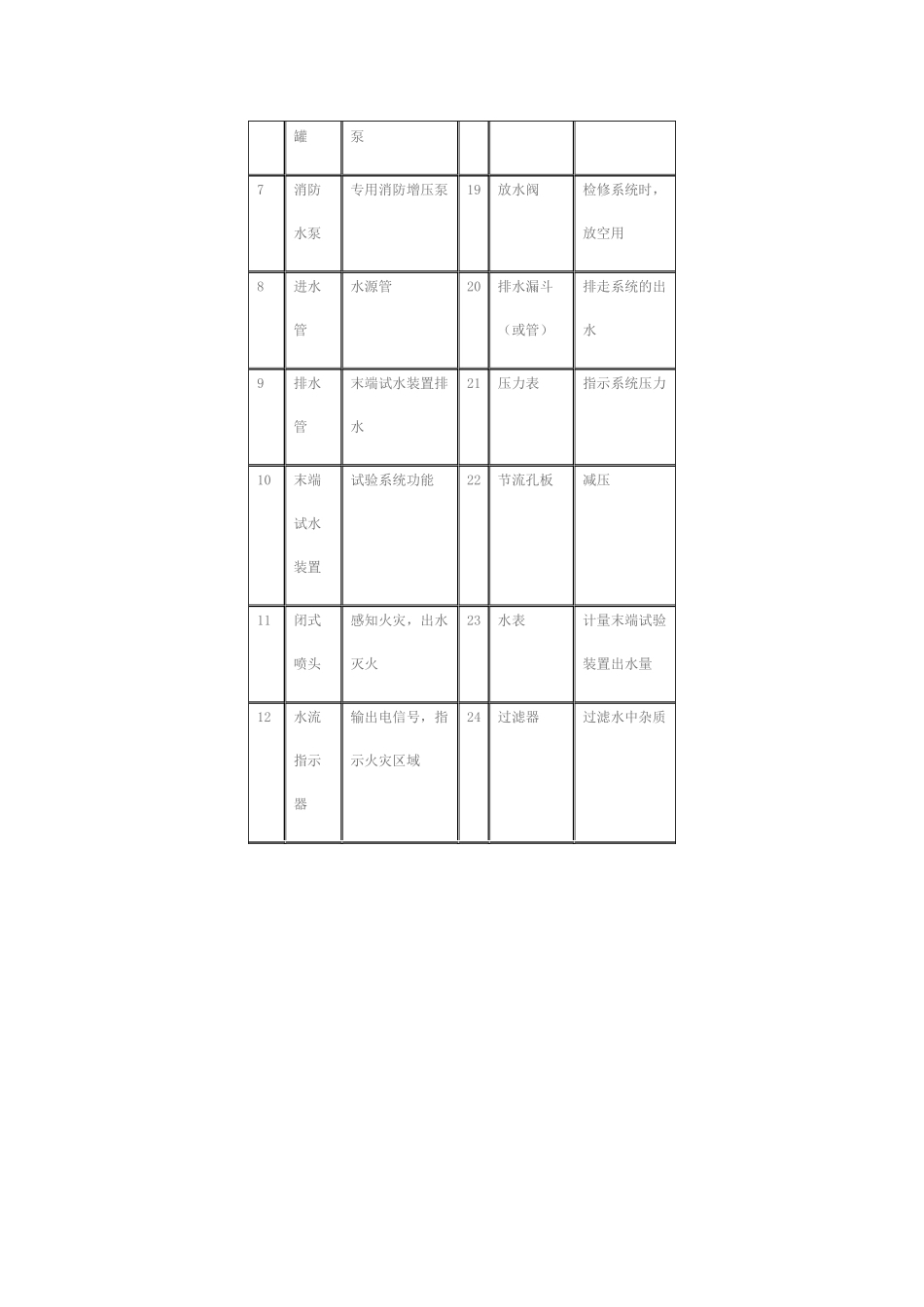

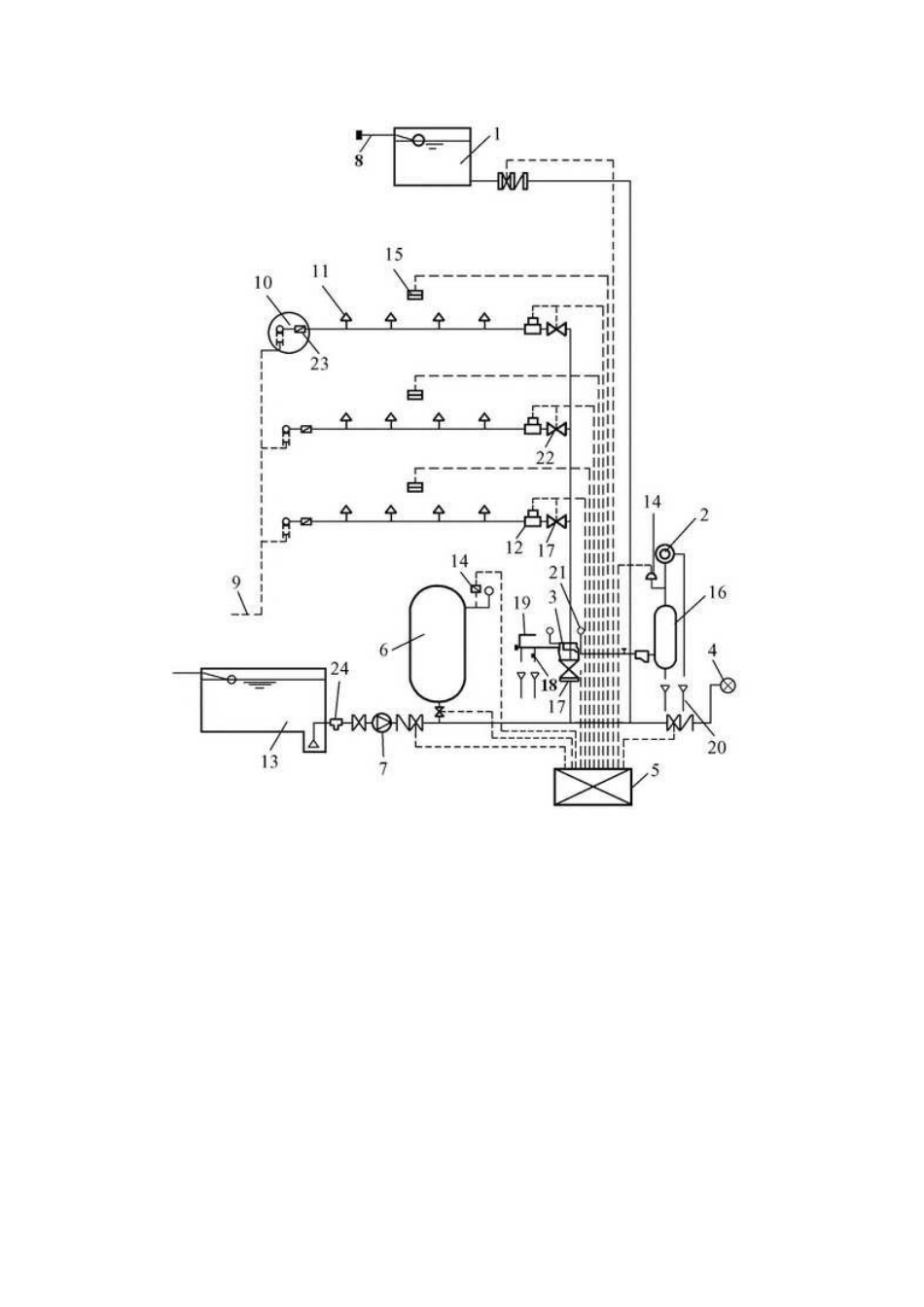

3.2.1 自动喷洒用消防泵的电气控制作者: Admin | 来源： | 点击: 259 | 发布时间: 2008-03-13（一）湿式自动喷水灭火系统简介1.系统的组成湿式喷水灭火系统是由喷头、报警止回阀、延迟器、水力警铃、压力开关（安于管上）、水流指示器、管道系统、供水设施、报警装置及控制盘等组成，主要部件如下表所示。主要部件表编号名称用途编号名称用途1高位水箱储存初期火灾用水13水池储存 1h 火灾用水2水力警铃发出音响报警信号14压力开关自动报警或自动控制3湿式报警阀系统控制阀，输出报警水流15感烟探测器感知火灾，自动报警4消防水泵接合器消防车供水口16延迟器克服水压液动引起的误报警5控制箱接收电信号并发出指令17消防安全指示阀显示阀门启闭状态6压力自动启闭消防水18放水阀试警铃阀罐泵7消防水泵专用消防增压泵19放水阀检修系统时，放空用8进水管水源管20排水漏斗（或管）排走系统的出水9排水管末端试水装置排水21压力表指示系统压力10末端试水装置试验系统功能22节流孔板减压11闭式喷头感知火灾，出水灭火23水表计量末端试验装置出水量12水流指示器输出电信号，指示火灾区域24过滤器过滤水中杂质湿式自动喷水灭火系统示意图湿式自动喷水灭火动作程序图2.湿式喷水系统附件（1）水流指示器（水流开关）：其作用是把水的流动转换成电信号报警。其电接点即可直接启动消防水泵，也可接通电警铃报警。在多层或大型建筑的自动喷水系统中，在每一层或每分区的干管或支管的始端安装一个水流指示器。水流指示器分类：按叶片形状分为板式和桨式两种。按安装基座分为管式、法兰连接式和鞍座式三种。桨式水流指示器的工作原理：当发生火灾时，报警阀自动开启后，流动的消防水使桨片摆动，带动其电接点动作，通过消防控制室启动水泵供水灭火。（2）洒水喷头：喷头可分为开启式和封闭式两种。它是喷水系统的重要组成部分。① 封闭式喷头：可分为易熔合金式、双金属片式和玻璃球式三种。应用最多的是玻璃球式喷头。火灾时，开启喷水是由感温部件（充液玻璃球）控制，当装有热敏液体的玻璃球达到动作温度（57、68、79、93、141、182、227、260℃）时，球内液体膨胀，使内压力增大，玻璃球炸裂，密封垫脱开，喷出压力水，由于压力降低压力开关动作，将水压信号变为电信号向喷淋泵控制装置发出启动信号，保证喷头有水喷出。同时，流动的消防水使主管道分支处的水流指示器电接点动作，接通延时电路，通过继电器触点，发出声光信号给控制室，以识别火灾...
