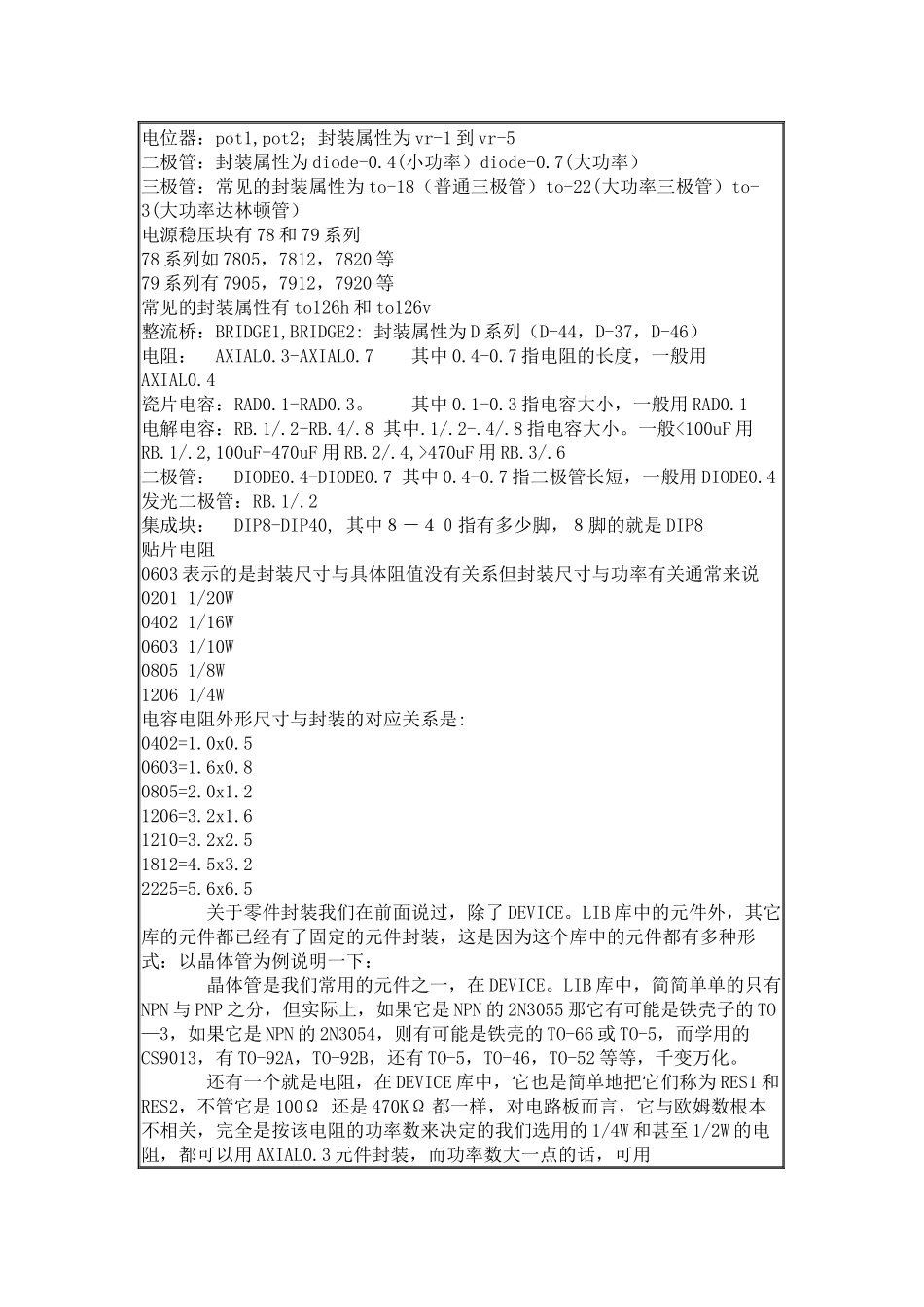

PCB 封装大全2009-12-27 21:14电位器：pot1,pot2；封装属性为 vr-1 到 vr-5 二极管：封装属性为 diode-0.4(小功率）diode-0.7(大功率） 三极管：常见的封装属性为 to-18（普通三极管）to-22(大功率三极管）to-3(大功率达林顿管） 电源稳压块有 78 和 79 系列78 系列如 7805，7812，7820 等 79 系列有 7905，7912，7920 等 常见的封装属性有 to126h 和 to126v 整流桥：BRIDGE1,BRIDGE2: 封装属性为 D 系列（D-44，D-37，D-46） 电阻： AXIAL0.3-AXIAL0.7 其中 0.4-0.7 指电阻的长度，一般用AXIAL0.4 瓷片电容：RAD0.1-RAD0.3。 其中 0.1-0.3 指电容大小，一般用 RAD0.1 电解电容：RB.1/.2-RB.4/.8 其中.1/.2-.4/.8 指电容大小。一般<100uF 用 RB.1/.2,100uF-470uF 用 RB.2/.4,>470uF 用 RB.3/.6 二极管： DIODE0.4-DIODE0.7 其中 0.4-0.7 指二极管长短，一般用 DIODE0.4 发光二极管：RB.1/.2 集成块： DIP8-DIP40, 其中８－４０指有多少脚，８脚的就是 DIP8贴片电阻 0603 表示的是封装尺寸与具体阻值没有关系但封装尺寸与功率有关通常来说 0201 1/20W 0402 1/16W 0603 1/10W 0805 1/8W 1206 1/4W 电容电阻外形尺寸与封装的对应关系是: 0402=1.0x0.5 0603=1.6x0.8 0805=2.0x1.2 1206=3.2x1.6 1210=3.2x2.5 1812=4.5x3.2 2225=5.6x6.5 关于零件封装我们在前面说过，除了 DEVICE。LIB 库中的元件外，其它库的元件都已经有了固定的元件封装，这是因为这个库中的元件都有多种形式：以晶体管为例说明一下： 晶体管是我们常用的元件之一，在 DEVICE。LIB 库中，简简单单的只有NPN 与 PNP 之分，但实际上，如果它是 NPN 的 2N3055 那它有可能是铁壳子的 TO—3，如果它是 NPN 的 2N3054，则有可能是铁壳的 TO-66 或 TO-5，而学用的CS9013，有 TO-92A，TO-92B，还有 TO-5，TO-46，TO-52 等等，千变万化。 还有一个就是电阻，在 DEVICE 库中，它也是简单地把它们称为 RES1 和RES2，不管它是 100Ω 还是 470KΩ 都一样，对电路板而言，它与欧姆数根本不相关，完全是按该电阻的功率数来决定的我们选用的 1/4W 和甚至 1/2W 的电阻，都可以用 AXIAL0.3 元件封装，而功率数大一点的话，可用AXIAL0.4,AXIAL0.5 等等。现将常用的元件封装整理如下： 电阻类及无极性双端元件 AXIAL0.3-AXIAL1.0 无极性电容 RAD0.1-RAD0.4 有极性电容 RB....
