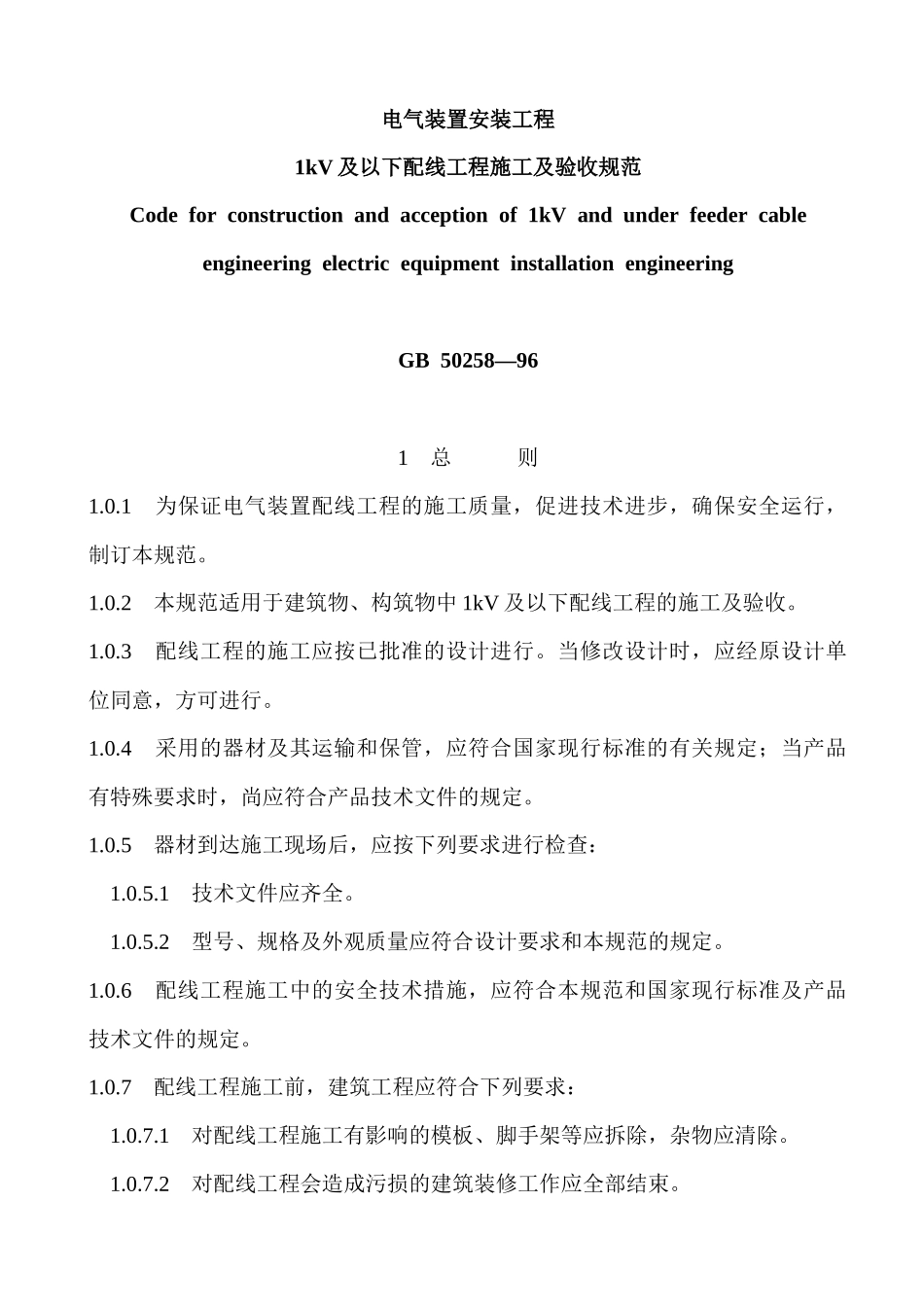

电气装置安装工程1kV 及以下配线工程施工及验收规范Code for construction and acception of 1kV and under feeder cableengineering electric equipment installation engineering GB 50258—96 1 总 则1.0.1 为保证电气装置配线工程的施工质量，促进技术进步，确保安全运行，制订本规范。1.0.2 本规范适用于建筑物、构筑物中 1kV 及以下配线工程的施工及验收。1.0.3 配线工程的施工应按已批准的设计进行。当修改设计时，应经原设计单位同意，方可进行。1.0.4 采用的器材及其运输和保管，应符合国家现行标准的有关规定；当产品有特殊要求时，尚应符合产品技术文件的规定。1.0.5 器材到达施工现场后，应按下列要求进行检查： 1.0.5.1 技术文件应齐全。 1.0.5.2 型号、规格及外观质量应符合设计要求和本规范的规定。1.0.6 配线工程施工中的安全技术措施，应符合本规范和国家现行标准及产品技术文件的规定。1.0.7 配线工程施工前，建筑工程应符合下列要求： 1.0.7.1 对配线工程施工有影响的模板、脚手架等应拆除，杂物应清除。 1.0.7.2 对配线工程会造成污损的建筑装修工作应全部结束。 1.0.7.3 在埋有电线保护管的大型设备基础模板上，应标有测量电线保护管引出口座标和高程用的基准点或基准线。 1.0.7.4 埋入建筑物、构筑物内的电线保护管、支架、螺栓等预埋件，应在建筑工程施工时预埋。 1.0.7.5 预留孔、预埋件的位置和尺寸应符合设计要求，预埋件应埋设牢固。1.0.8 配线工程施工结束后，应将施工中造成的建筑物、构筑物的孔、洞、沟、槽等修补完整。1.0.9 电气线路经过建筑物、构筑物的沉降缝或伸缩缝处，应装设两端固定的补偿装置，导线应留有余量。1.0.10 电气线路沿发热体表面上敷设时，与发热体表面的距离应符合设计规定。1.0.11 电气线路与管道间的最小距离，应符合本规范附录 A 的规定。1.0.12 配线工程采用的管卡、支架、吊钩、拉环和盒(箱)等黑色金属附件，均应镀锌或涂防腐漆。1.0.13 配线工程中非带电金属部分的接地和接零应可靠。1.0.14 配线工程的施工及验收，除应符合本规范的规定外，尚应符合国家现行的有关标准规范的规定。2 配 管2.1 一 般 规 定2.1.1 敷设在多尘或潮湿场所的电线保护管，管口及其各连接处均应密封。2.1.2 当线路暗配时，电线保护管宜沿最近的路线敷设，并应减少弯曲。埋入建筑物、构筑物内的电线保护管，与建筑物、构筑物表面的距离不应小于15mm...
