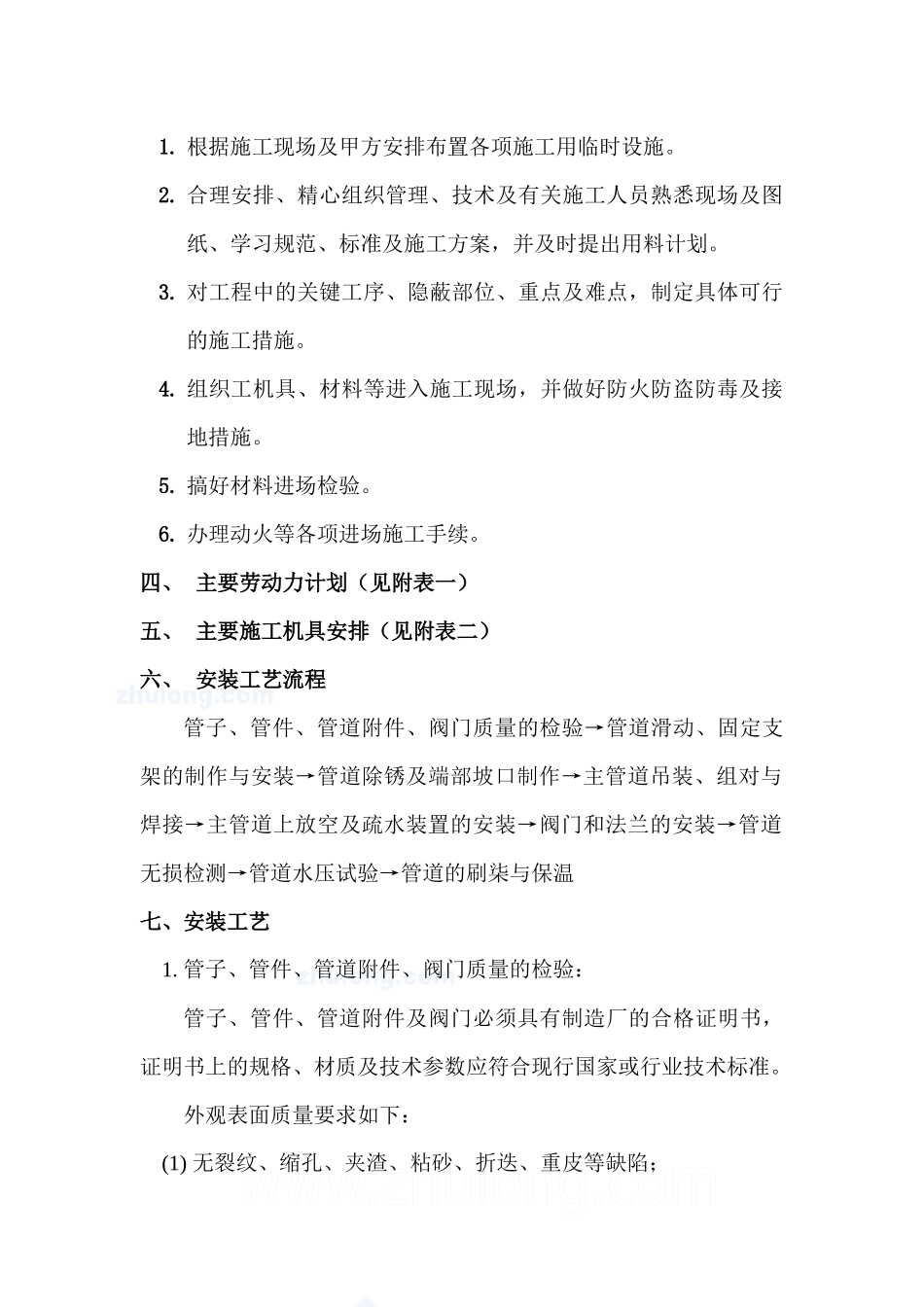

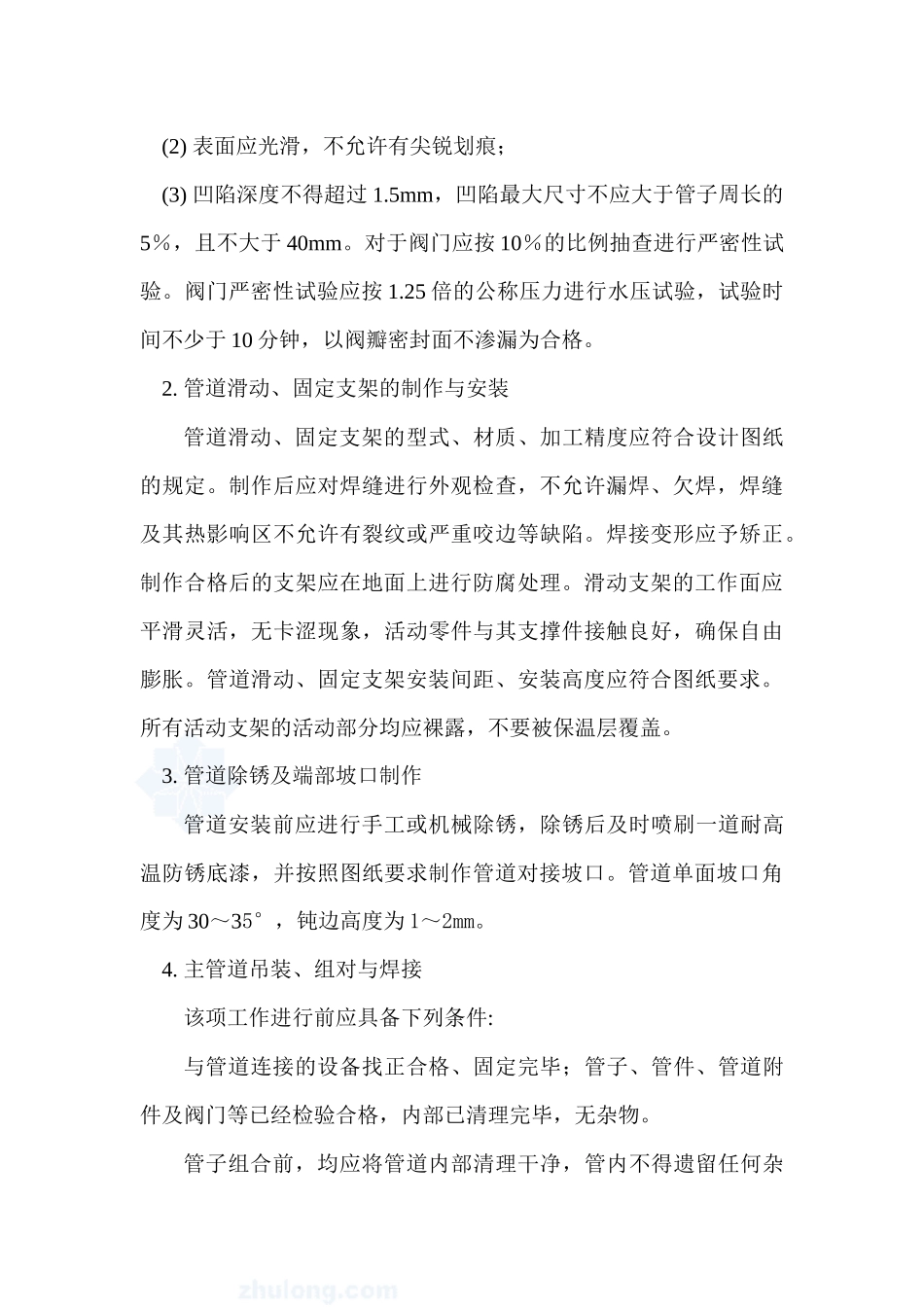

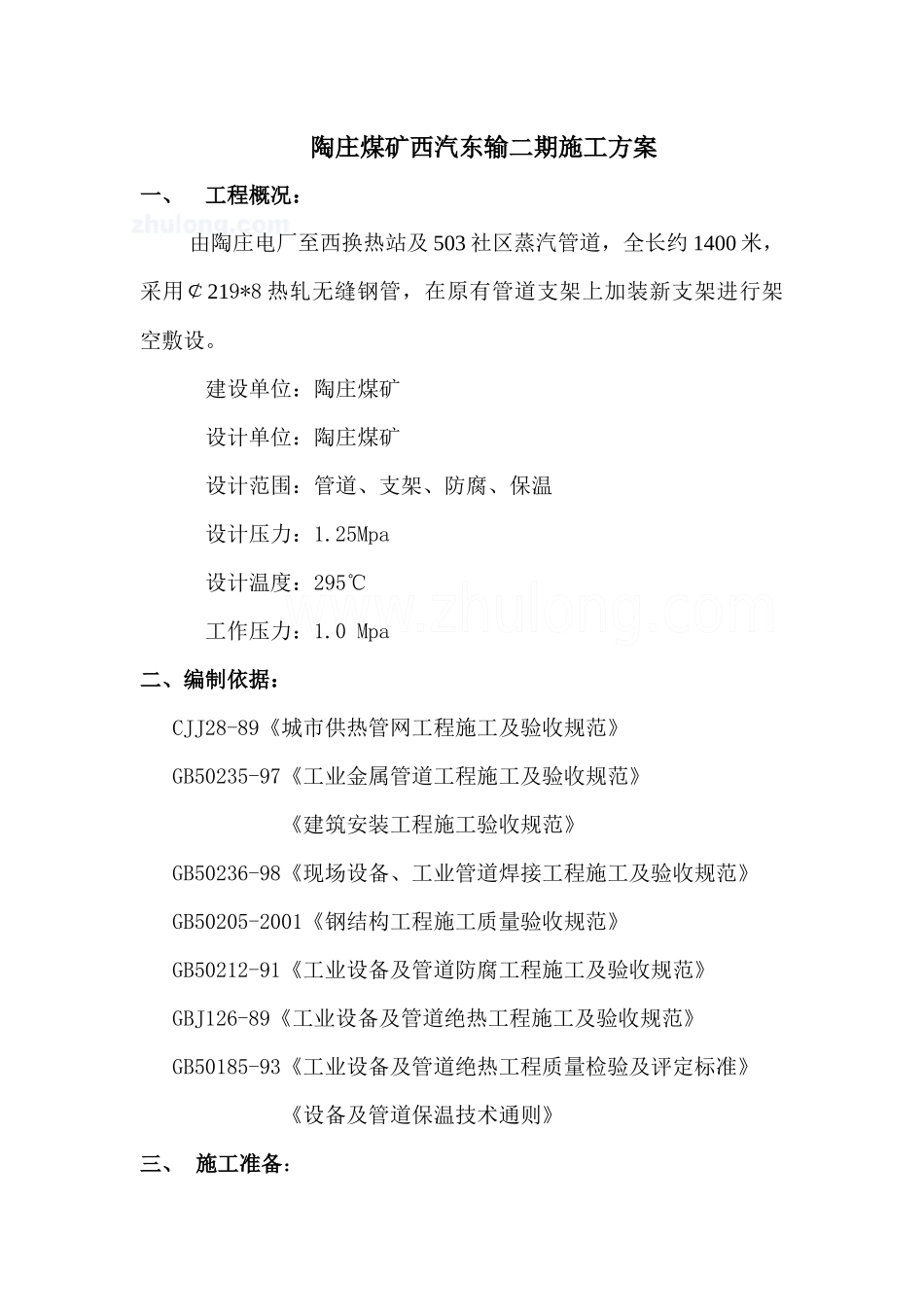

陶庄煤矿西汽东输二期施工方案一、工程概况: 由陶庄电厂至西换热站及 503 社区蒸汽管道,全长约 1400 米,采用¢219*8 热轧无缝钢管,在原有管道支架上加装新支架进行架空敷设。 建设单位:陶庄煤矿 设计单位:陶庄煤矿 设计范围:管道、支架、防腐、保温 设计压力:1.25Mpa 设计温度:295℃ 工作压力:1.0 Mpa二、编制依据:CJJ28-89《城市供热管网工程施工及验收规范》GB50235-97《工业金属管道工程施工及验收规范》 《建筑安装工程施工验收规范》GB50236-98《现场设备、工业管道焊接工程施工及验收规范》GB50205-2001《钢结构工程施工质量验收规范》GB50212-91《工业设备及管道防腐工程施工及验收规范》GBJ126-89《工业设备及管道绝热工程施工及验收规范》GB50185-93《工业设备及管道绝热工程质量检验及评定标准》 《设备及管道保温技术通则》三、 施工准备:1. 根据施工现场及甲方安排布置各项施工用临时设施。2. 合理安排、精心组织管理、技术及有关施工人员熟悉现场及图纸、学习规范、标准及施工方案,并及时提出用料计划。3. 对工程中的关键工序、隐蔽部位、重点及难点,制定具体可行的施工措施。4. 组织工机具、材料等进入施工现场,并做好防火防盗防毒及接地措施。5. 搞好材料进场检验。6. 办理动火等各项进场施工手续。四、 主要劳动力计划(见附表一)五、 主要施工机具安排(见附表二)六、 安装工艺流程管子、管件、管道附件、阀门质量的检验→管道滑动、固定支架的制作与安装→管道除锈及端部坡口制作→主管道吊装、组对与焊接→主管道上放空及疏水装置的安装→阀门和法兰的安装→管道无损检测→管道水压试验→管道的刷柒与保温七、安装工艺1. 管子、管件、管道附件、阀门质量的检验:管子、管件、管道附件及阀门必须具有制造厂的合格证明书,证明书上的规格、材质及技术参数应符合现行国家或行业技术标准。外观表面质量要求如下:(1) 无裂纹、缩孔、夹渣、粘砂、折迭、重皮等缺陷;(2) 表面应光滑,不允许有尖锐划痕;(3) 凹陷深度不得超过 1.5mm,凹陷最大尺寸不应大于管子周长的5%,且不大于 40mm。对于阀门应按 10%的比例抽查进行严密性试验。阀门严密性试验应按 1.25 倍的公称压力进行水压试验,试验时间不少于 10 分钟,以阀瓣密封面不渗漏为合格。2. 管道滑动、固定支架的制作与安装管道滑动、固定支架的型式、材质、加工精度应符合设计图纸的规定。制作后应对焊缝进行外观检查,不...
