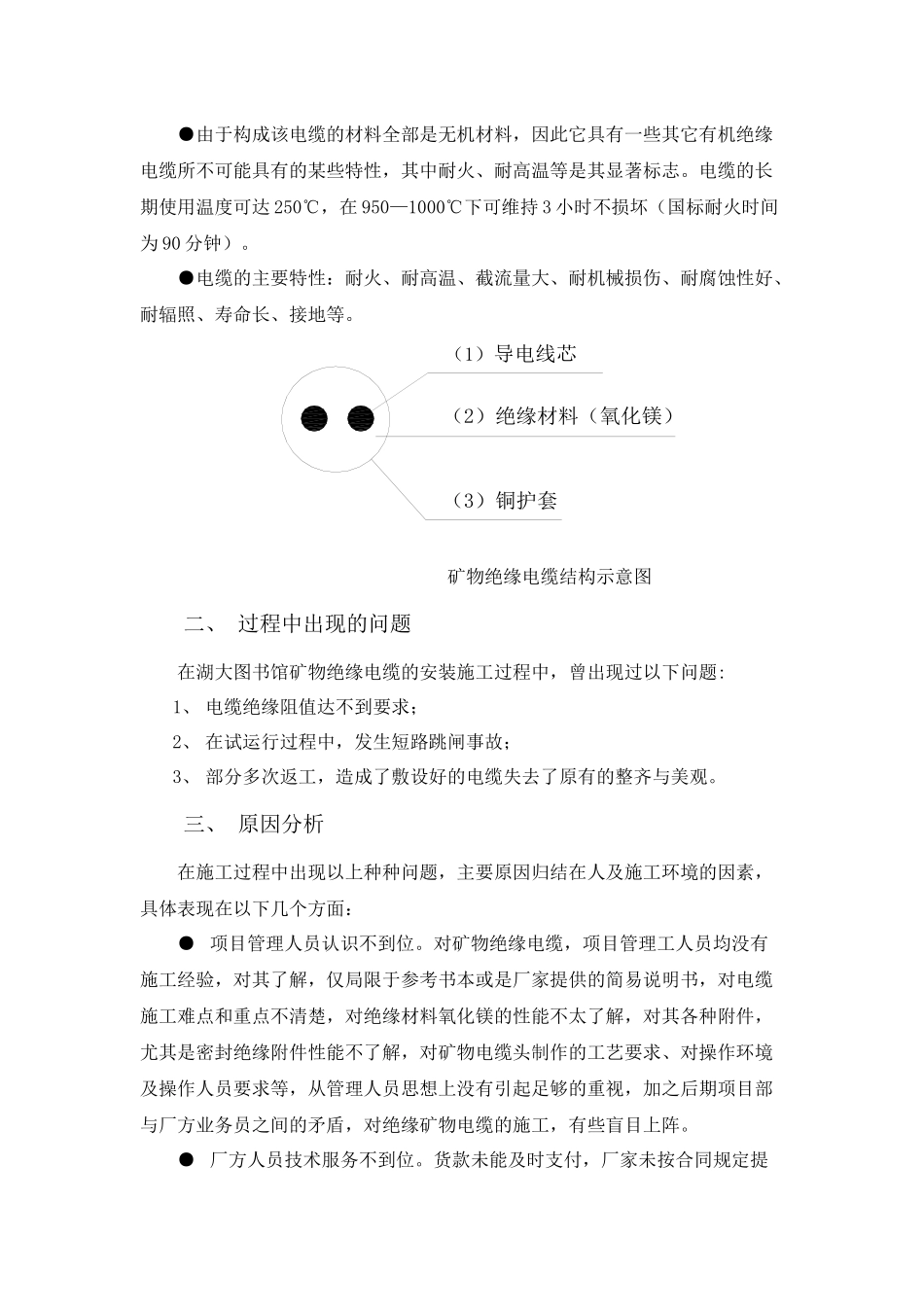

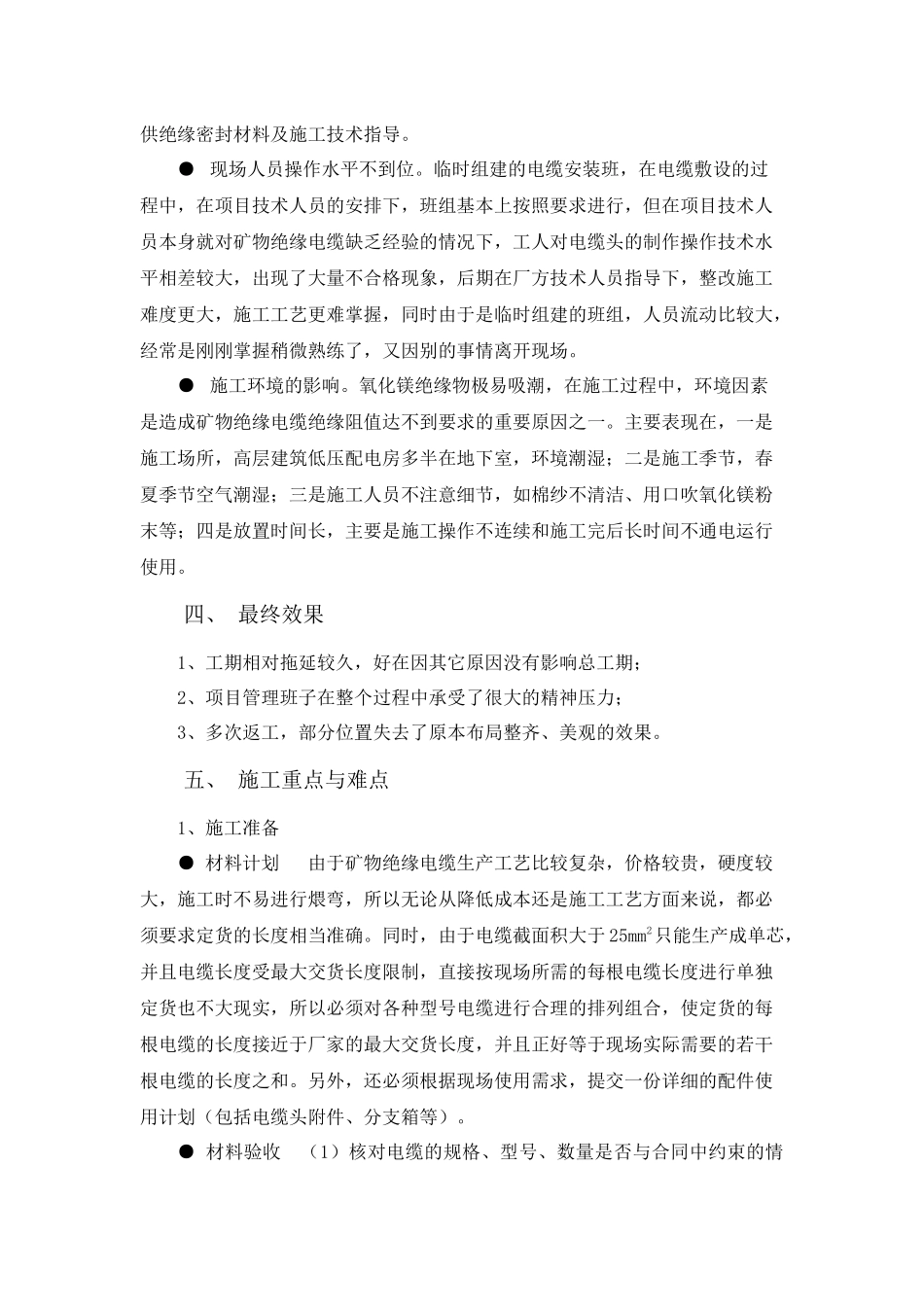

矿物绝缘电缆施工技术总结一、 概况1、工程简介：湖北大学图书馆是一座集办公、会议、展览、阅览、休闲于一体的智能型现代化图书馆建筑。总建筑面积 42050m2，由主楼和附楼组成，主楼地下 1 层、地上 12 层，建筑高度 55.2m；附楼 3 层，建筑高度 19.5m。大楼消防用电采用双回路供电方式，其电源电缆采用矿物绝缘电缆，从地下室低压配电房沿水平、垂直桥架至各楼层电缆分支箱，然后再分配至各消防设施用电控制箱。由于受其生产工艺的限制，截面面积越大，电缆单根交货长度就越短，并且截面积大于25mm2 的电缆，只能生产成单芯电缆。本工程矿物电缆选用浙江久立产品，最大截面为 300mm2，大小规格共5515m，终端头 655 个，分支箱 56 个。一个回路（单芯三相四根）上多达近 50 个分支终端头，且设计上分支箱内没有分断开关。2、矿物绝缘电缆简介：●矿物绝缘电缆是将高导电率的铜导体嵌置在内有紧密压实的氧化镁绝缘材料的无缝铜管中构成的，也称氧化镁防火电缆.●由于构成该电缆的材料全部是无机材料，因此它具有一些其它有机绝缘电缆所不可能具有的某些特性，其中耐火、耐高温等是其显著标志。电缆的长期使用温度可达 250℃，在 950—1000℃下可维持 3 小时不损坏（国标耐火时间为 90 分钟）。●电缆的主要特性：耐火、耐高温、截流量大、耐机械损伤、耐腐蚀性好、耐辐照、寿命长、接地等。 矿物绝缘电缆结构示意图二、 过程中出现的问题在湖大图书馆矿物绝缘电缆的安装施工过程中，曾出现过以下问题:1、 电缆绝缘阻值达不到要求；2、 在试运行过程中，发生短路跳闸事故；3、 部分多次返工，造成了敷设好的电缆失去了原有的整齐与美观。三、 原因分析在施工过程中出现以上种种问题，主要原因归结在人及施工环境的因素，具体表现在以下几个方面：● 项目管理人员认识不到位。对矿物绝缘电缆，项目管理工人员均没有施工经验，对其了解，仅局限于参考书本或是厂家提供的简易说明书，对电缆施工难点和重点不清楚，对绝缘材料氧化镁的性能不太了解，对其各种附件，尤其是密封绝缘附件性能不了解，对矿物电缆头制作的工艺要求、对操作环境及操作人员要求等，从管理人员思想上没有引起足够的重视，加之后期项目部与厂方业务员之间的矛盾，对绝缘矿物电缆的施工，有些盲目上阵。● 厂方人员技术服务不到位。货款未能及时支付，厂家未按合同规定提（1）导电线芯（2）绝缘材料（氧化镁）（3）铜护套供绝缘密封材料及施工技术...
