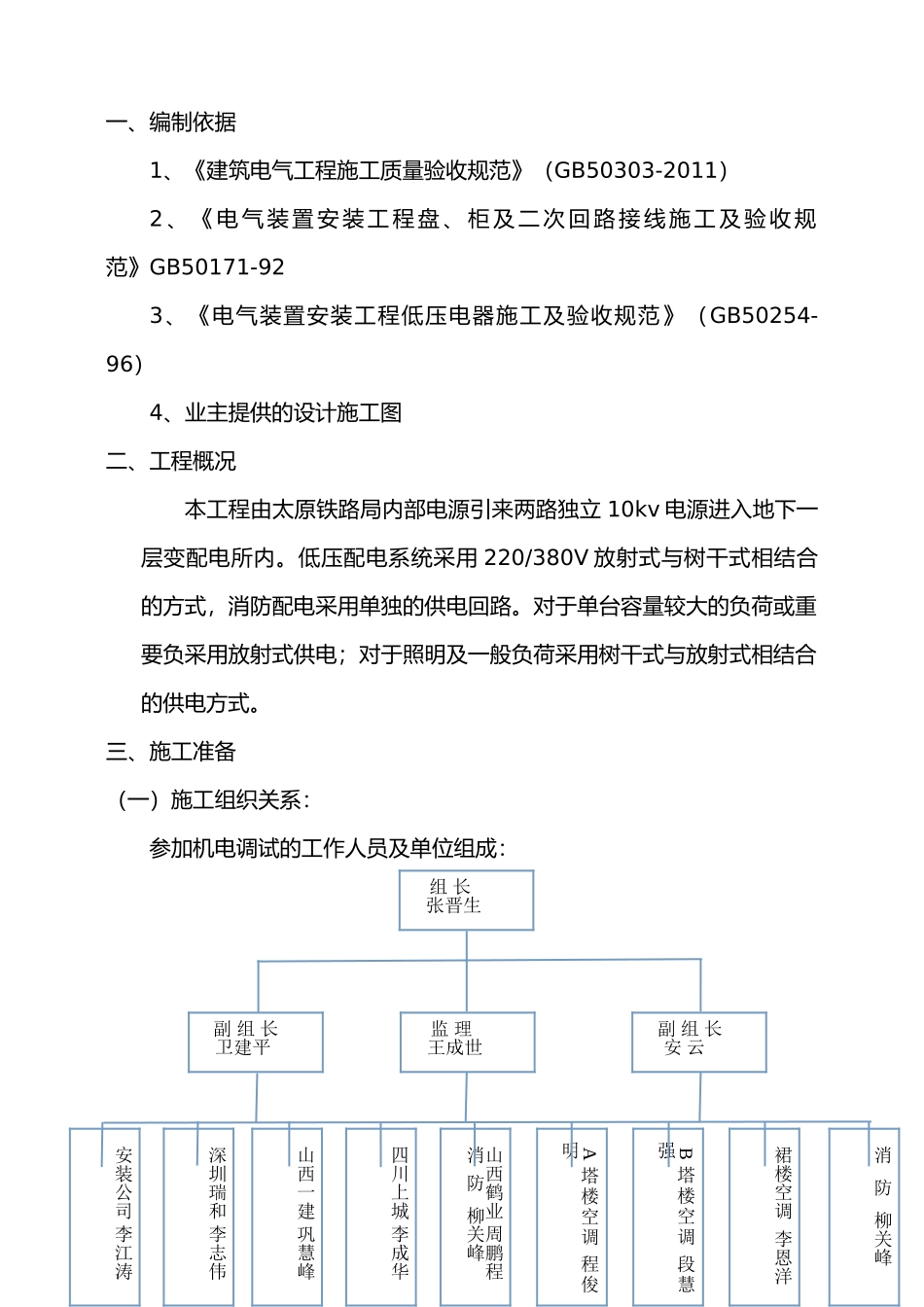

电气工程送电调试方案一、编制依据1、《建筑电气工程施工质量验收规范》（GB50303-2011）2 、 《 电 气 装 置 安 装 工 程 盘 、 柜 及 二 次 回 路 接 线 施 工 及 验 收 规范》GB50171-923、《电气装置安装工程低压电器施工及验收规范》（GB50254-96）4、业主提供的设计施工图二、工程概况本工程由太原铁路局内部电源引来两路独立 10kv 电源进入地下一层变配电所内。低压配电系统采用 220/380V 放射式与树干式相结合的方式，消防配电采用单独的供电回路。对于单台容量较大的负荷或重要负采用放射式供电；对于照明及一般负荷采用树干式与放射式相结合的供电方式。三、施工准备（一）施工组织关系：参加机电调试的工作人员及单位组成： 组 长 张晋生 副 组 长 安 云 副 组 长 卫建平 监 理 王成世 安装公司 李江涛 深圳瑞和 李志伟 山西一建 巩慧峰 四川上城 李成华 山西鹤业 周鹏程 消 防 柳关峰 A塔楼空调 程俊明 B塔楼空调 段慧强 裙楼空调 李恩洋 消 防 柳关峰安装调试人员：李江涛、马鸿飞、游飞、谢文勇参加调试人员必须服从调试总负责人统一指挥，不得擅自操作、不得随意改动。甲方组织相关配电箱（柜）及各设备厂家技术人员配合参加系统调试工作。（二）技术组织：1、调试负责人组织相关人员学习和审查图纸资料； 2、组织调试人员对调试系统及设备有关技术学习； 3、工长对班组调试人员调试方案的技术交底（包括安全措施）； 4、准备仪器仪表与工具材料（数字万用表 2 块；兆欧表（500V）2 台；钳形电流表 2 块；试电笔若干支；电线钳 2 把、电工刀 2 把、无线电对讲机 4 部或手机若干、接地电阻测试仪 1 台、电工绝缘手套若干、试验用各规格电源线等）； 四、电气系统调试 （一）系统调试前检查：1、低压配电箱（柜）检查 检查调整抽屉柜滑道，使抽屉推拉灵活自如，无卡阻碰撞现象；插接的动触头和静触头的中心线应一致，触头插接后应紧密且同步； 机械联锁动作正确可靠，断路器、空气开关分闸后，隔离触头才能分开，抽屉才能拉出。检查接地触头的紧密性、可靠性。当抽屉推入时，接地触头应比主触头先接触，拉出时应比主触头后断开；所有的触头不应有机械损伤的痕迹； 自动开关、接触器合闸时须将抽屉室的小门关上，合闸后小门被锁住，不能开启，分闸时须将操作手柄按到底，抽屉才能取出；机械联锁机构如有失灵者，应调整合适；抽屉与柜体间的...
