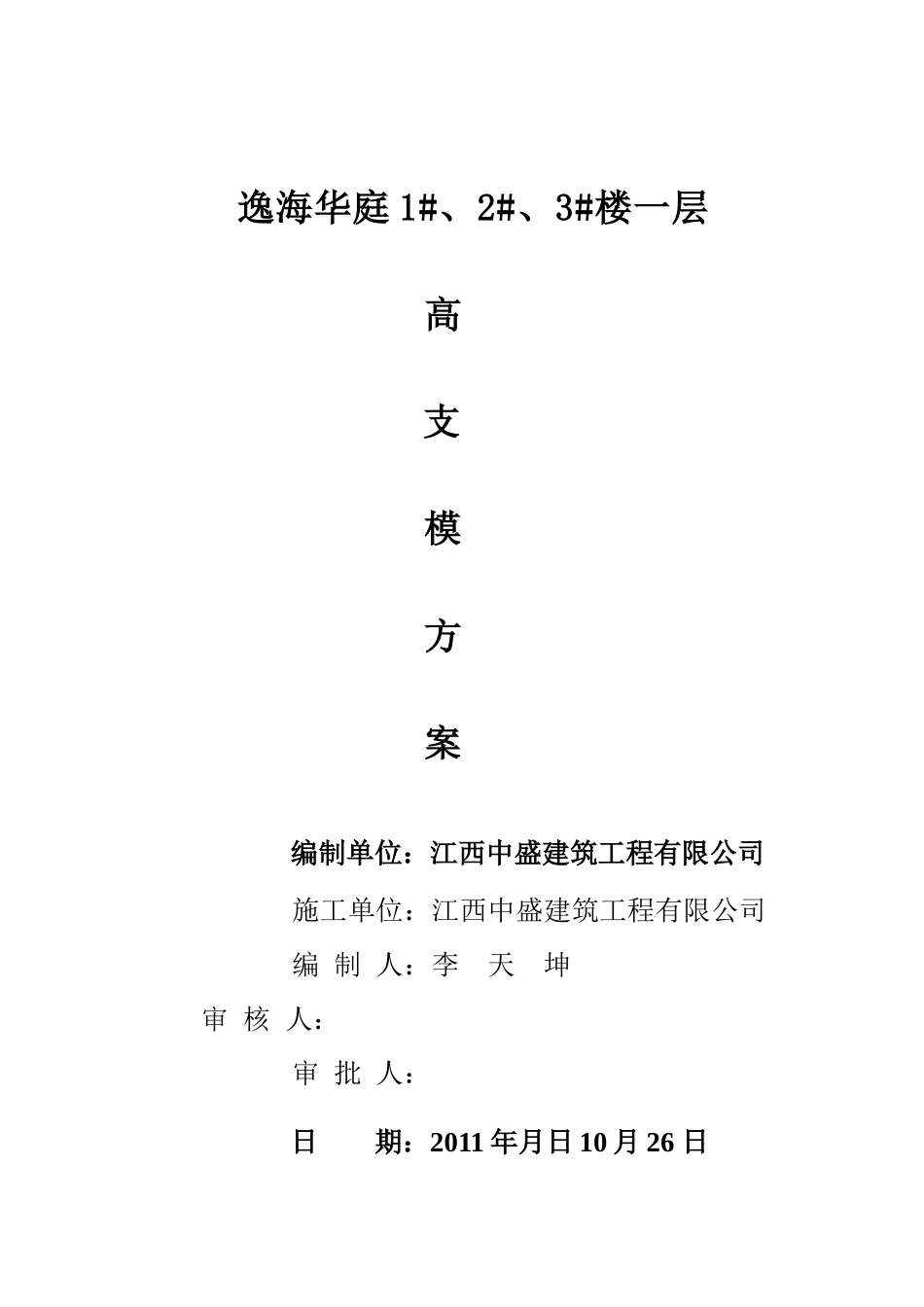

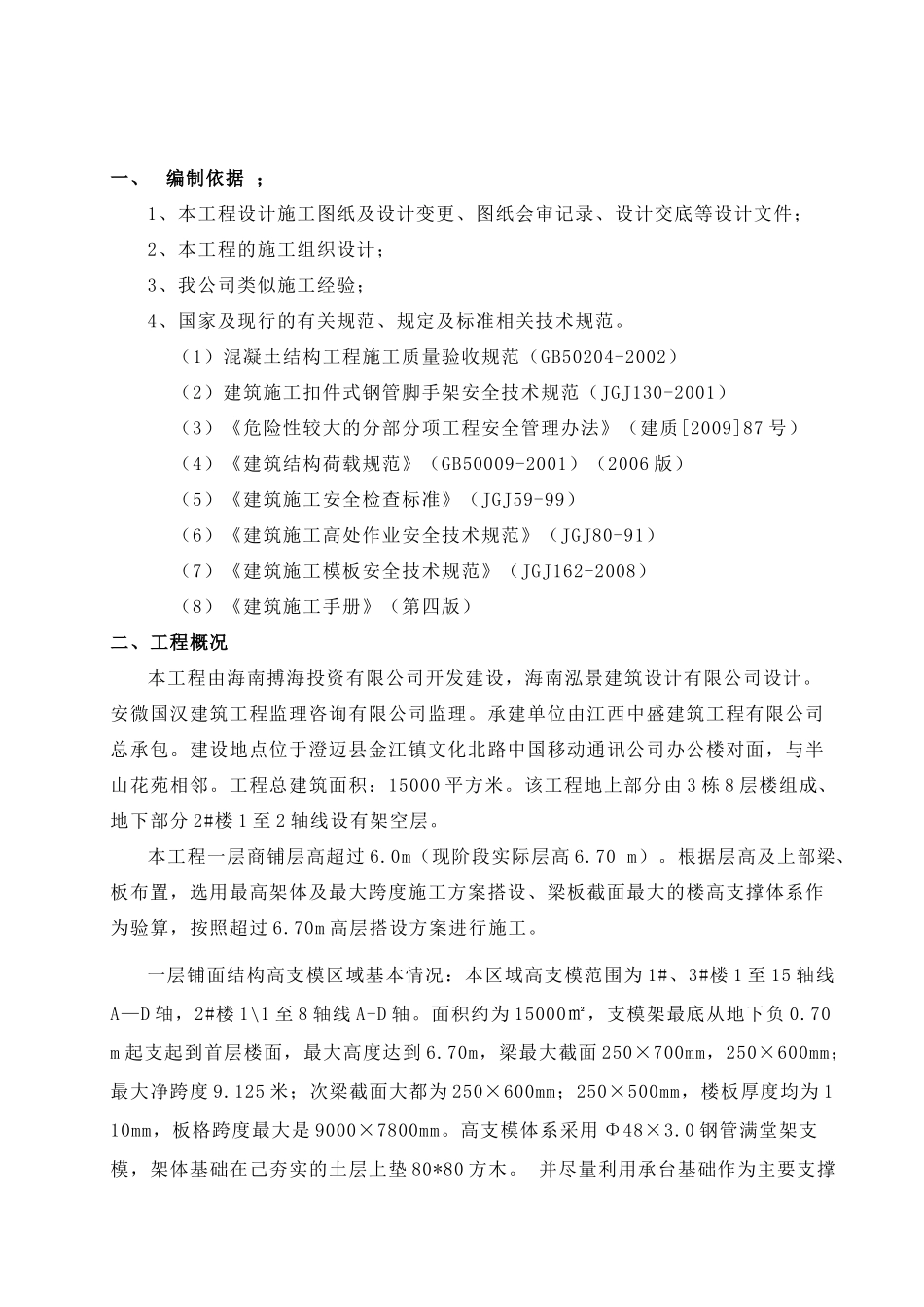

逸海华庭 1#、2#、3#楼一层高支模方案编制单位：江西中盛建筑工程有限公司施工单位：江西中盛建筑工程有限公司编 制 人：李 天 坤 审 核 人：审 批 人： 日 期：2011 年月日 10 月 26 日 一、编制依据 ；1、本工程设计施工图纸及设计变更、图纸会审记录、设计交底等设计文件；2、本工程的施工组织设计；3、我公司类似施工经验；4、国家及现行的有关规范、规定及标准相关技术规范。（1）混凝土结构工程施工质量验收规范（GB50204-2002）（2）建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2001）（3）《危险性较大的分部分项工程安全管理办法》（建质[2009]87 号）（4）《建筑结构荷载规范》（GB50009-2001）（2006 版）（5）《建筑施工安全检查标准》（JGJ59-99）（6）《建筑施工高处作业安全技术规范》（JGJ80-91）（7）《建筑施工模板安全技术规范》（JGJ162-2008）（8）《建筑施工手册》（第四版）二、工程概况本工程由海南搏海投资有限公司开发建设，海南泓景建筑设计有限公司设计。安微国汉建筑工程监理咨询有限公司监理。承建单位由江西中盛建筑工程有限公司总承包。建设地点位于澄迈县金江镇文化北路中国移动通讯公司办公楼对面，与半山花苑相邻。工程总建筑面积：15000 平方米。该工程地上部分由 3 栋 8 层楼组成、地下部分 2#楼 1 至 2 轴线设有架空层。本工程一层商铺层高超过 6.0m（现阶段实际层高 6.70 m）。根据层高及上部梁、板布置，选用最高架体及最大跨度施工方案搭设、梁板截面最大的楼高支撑体系作为验算，按照超过 6.70m 高层搭设方案进行施工。一层铺面结构高支模区域基本情况：本区域高支模范围为 1#、3#楼 1 至 15 轴线A—D 轴，2#楼 1\1 至 8 轴线 A-D 轴。面积约为 15000㎡，支模架最底从地下负 0.70m 起支起到首层楼面，最大高度达到 6.70m，梁最大截面 250×700mm，250×600mm；最大净跨度 9.125 米；次梁截面大都为 250×600mm；250×500mm，楼板厚度均为 110mm，板格跨度最大是 9000×7800mm。高支模体系采用 Φ48×3.0 钢管满堂架支模，架体基础在己夯实的土层上垫 80*80 方木。 并尽量利用承台基础作为主要支撑点。该层框架柱、梁、板混凝土强度等级均采用 C30 砼；。采用商品砼泵送进行施工（框架柱使用塔机分段浇筑）。三、支模方案选择根椐《危险性较大工程安全专项施工方案编制及专家论证审查办法》（建质[2009]87 号）第 5.3 条定义高...
