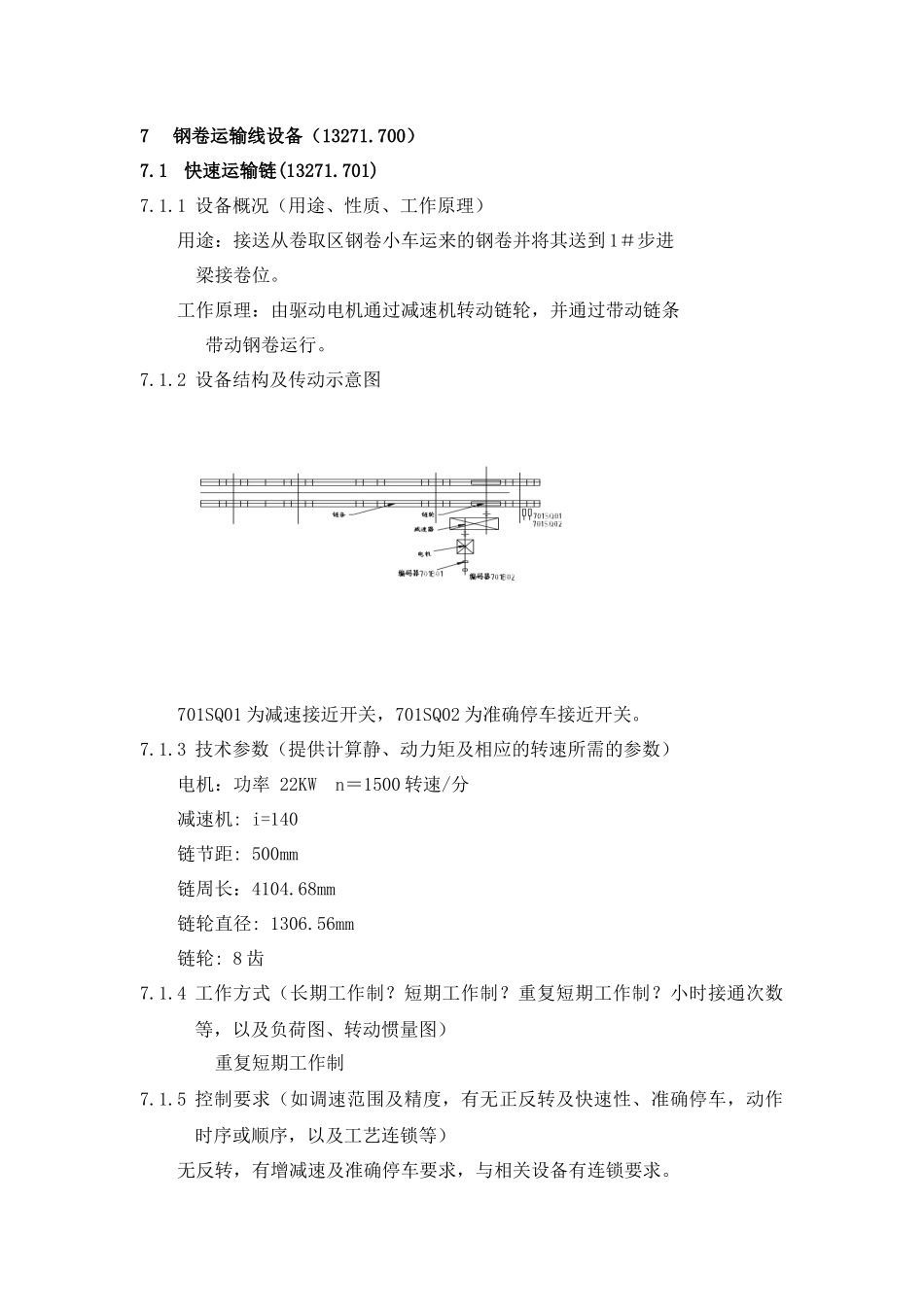

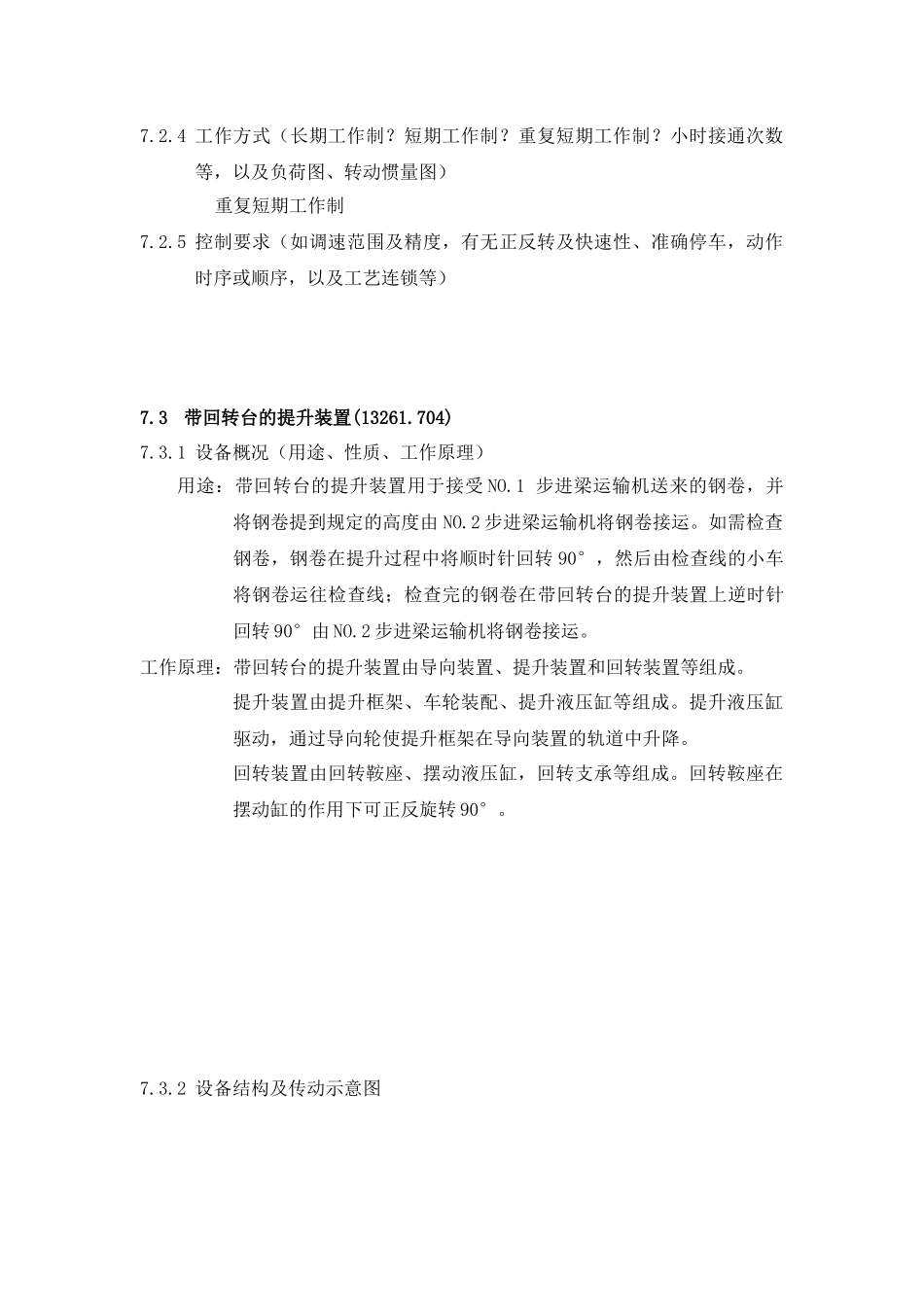

7钢卷运输线设备（13271.700）7.1快速运输链(13271.701) 7.1.1 设备概况（用途、性质、工作原理）用途：接送从卷取区钢卷小车运来的钢卷并将其送到 1＃步进梁接卷位。工作原理：由驱动电机通过减速机转动链轮，并通过带动链条 带动钢卷运行。7.1.2 设备结构及传动示意图701SQ01 为减速接近开关，701SQ02 为准确停车接近开关。7.1.3 技术参数（提供计算静、动力矩及相应的转速所需的参数）电机：功率 22KW n＝1500 转速/分减速机: i=140链节距: 500mm链周长：4104.68mm链轮直径: 1306.56mm链轮: 8 齿7.1.4 工作方式（长期工作制？短期工作制？重复短期工作制？小时接通次数等，以及负荷图、转动惯量图）重复短期工作制7.1.5 控制要求（如调速范围及精度，有无正反转及快速性、准确停车，动作时序或顺序，以及工艺连锁等）无反转，有增减速及准确停车要求，与相关设备有连锁要求。7.2NO.1 步进梁运输机(13271.702)7.2.1 设备概况（用途、性质、工作原理）用途：接送快速运输链上的钢卷。工作原理：步进梁升降由液压缸驱动连杆实现，横移液压缸推动实现步进。称重框架上的压力传感器完成称重。步进梁低位中间等待位,抬升承接钢卷,高位运送至带回转台的提升装置上,下降放钢卷,低位复位至中间等待位。7.2.2 设备结构及传动示意图702SQ02 、 04 、 05 、 07 、 10 、 11 、 13 为 减 速 接 近 开 关 ，702SQ01、03、06、0、,09、12、14 为极限位置接近开关，7.2.3 技术参数（提供计算静、动力矩及相应的转速所需的参数）横移行程: 3000mm升降行程: 600mm钢卷重量：30.4T步进梁上钢卷数 6 个卷.7.2.4 工作方式（长期工作制？短期工作制？重复短期工作制？小时接通次数等，以及负荷图、转动惯量图）重复短期工作制7.2.5 控制要求（如调速范围及精度，有无正反转及快速性、准确停车，动作时序或顺序，以及工艺连锁等）7.3带回转台的提升装置(13261.704)7.3.1 设备概况（用途、性质、工作原理）用途：带回转台的提升装置用于接受 NO.1 步进梁运输机送来的钢卷，并将钢卷提到规定的高度由 NO.2 步进梁运输机将钢卷接运。如需检查钢卷，钢卷在提升过程中将顺时针回转 90°，然后由检查线的小车将钢卷运往检查线；检查完的钢卷在带回转台的提升装置上逆时针回转 90°由 NO.2 步进梁运输机将钢卷接运。工作原理：带回转台的提升装置由导向装置、提升装置和回转装置等组成。提升装置由提升框架、车轮装...
