环球金融中心施工工艺概述VIP免费

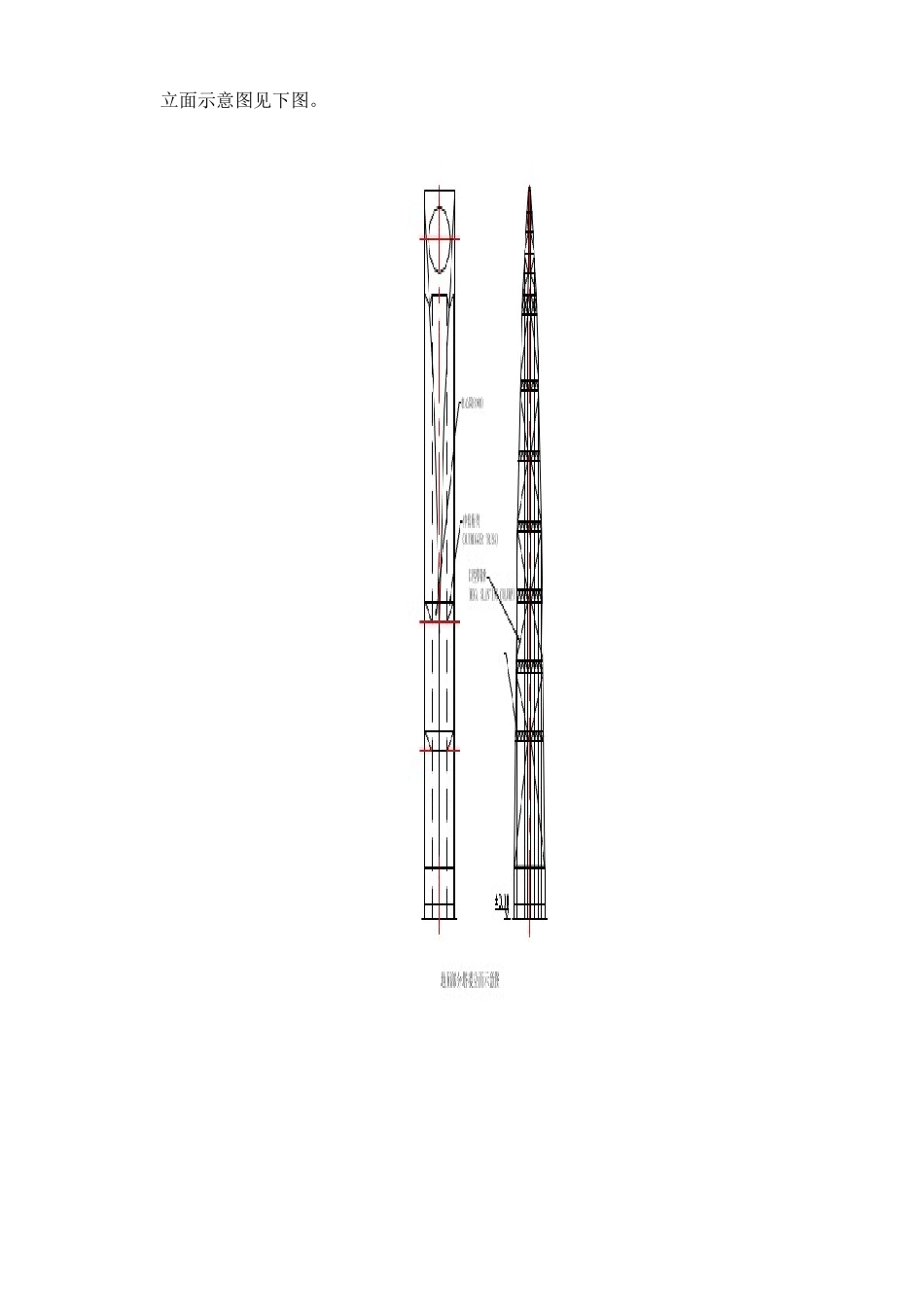

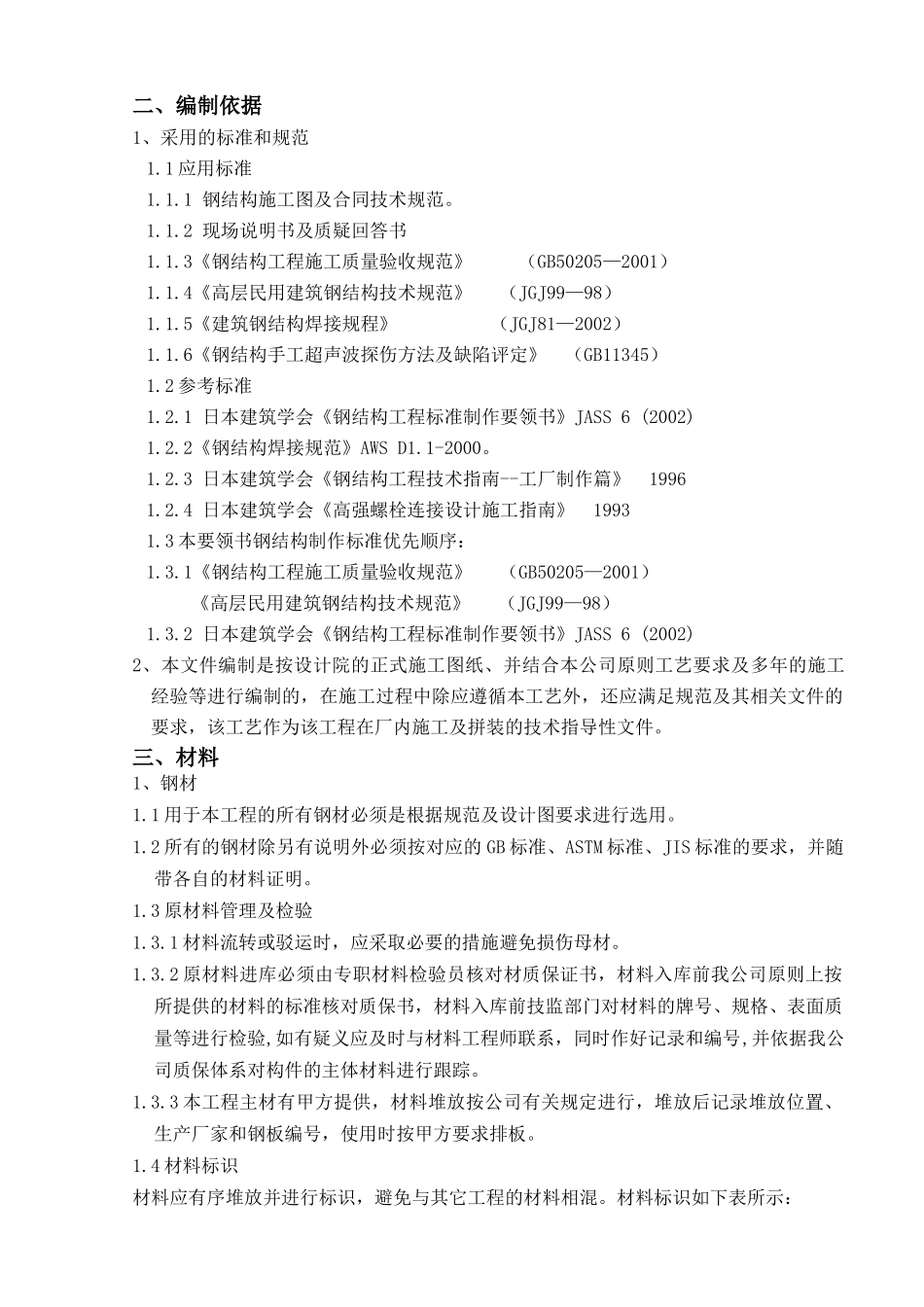

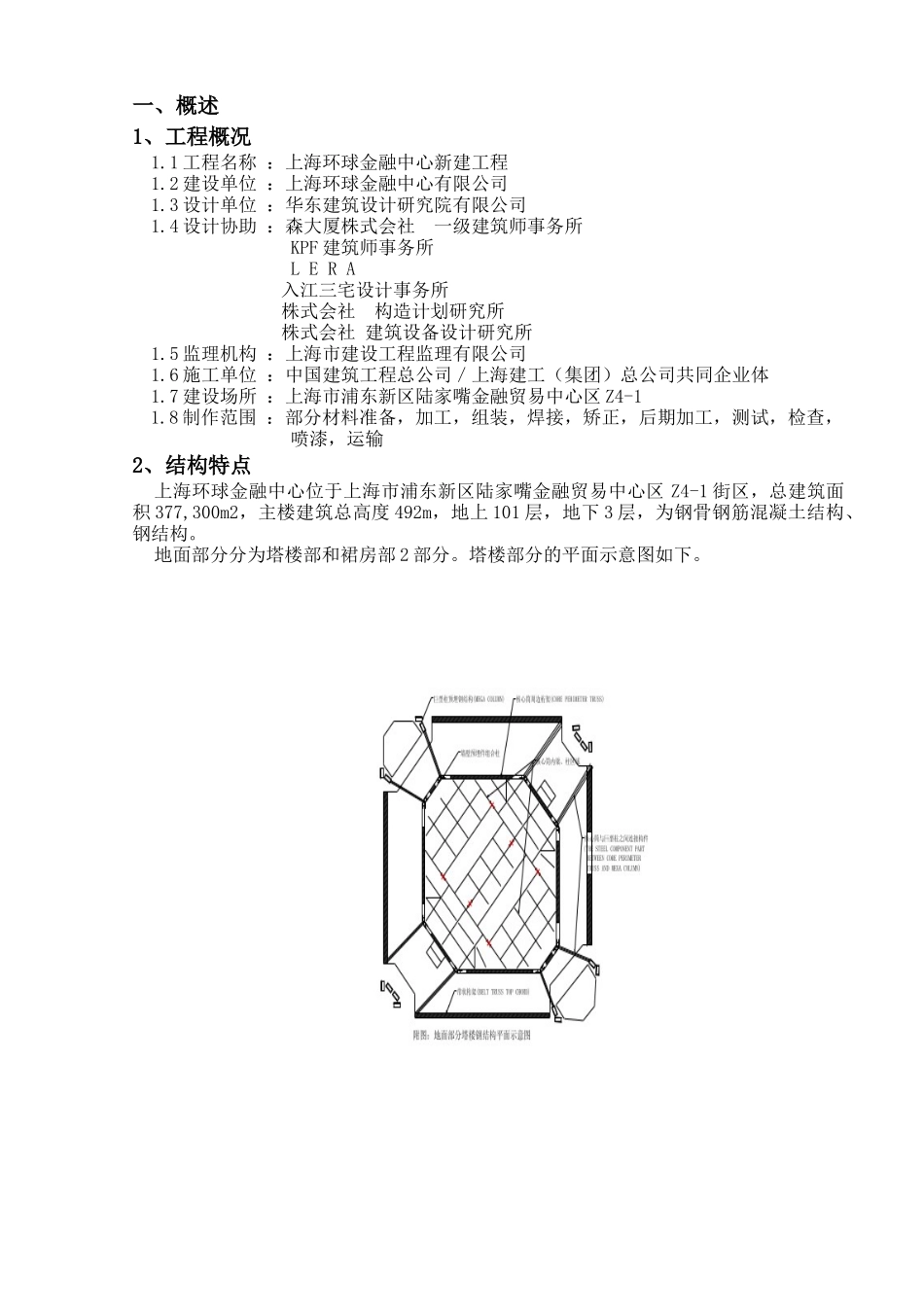

一、概述1、工程概况 1.1 工程名称 ：上海环球金融中心新建工程1.2 建设单位 ：上海环球金融中心有限公司1.3 设计单位 ：华东建筑设计研究院有限公司1.4 设计协助 ：森大厦株式会社 一级建筑师事务所 KPF 建筑师事务所 L E R A 入江三宅设计事务所 株式会社 构造计划研究所 株式会社 建筑设备设计研究所1.5 监理机构 ：上海市建设工程监理有限公司1.6 施工单位 ：中国建筑工程总公司／上海建工（集团）总公司共同企业体1.7 建设场所 ：上海市浦东新区陆家嘴金融贸易中心区 Z4-11.8 制作范围 ：部分材料准备，加工，组装，焊接，矫正，后期加工，测试，检查，喷漆，运输2、结构特点上海环球金融中心位于上海市浦东新区陆家嘴金融贸易中心区 Z4-1 街区，总建筑面积 377,300m2，主楼建筑总高度 492m，地上 101 层，地下 3 层，为钢骨钢筋混凝土结构、钢结构。 地面部分分为塔楼部和裙房部 2 部分。塔楼部分的平面示意图如下。 立面示意图见下图。二、编制依据1、采用的标准和规范1.1 应用标准1.1.1 钢结构施工图及合同技术规范。1.1.2 现场说明书及质疑回答书1.1.3《钢结构工程施工质量验收规范》 （GB50205—2001）1.1.4《高层民用建筑钢结构技术规范》 （JGJ99—98）1.1.5《建筑钢结构焊接规程》 （JGJ81—2002）1.1.6《钢结构手工超声波探伤方法及缺陷评定》 （GB11345）1.2 参考标准1.2.1 日本建筑学会《钢结构工程标准制作要领书》JASS 6 (2002)1.2.2《钢结构焊接规范》AWS D1.1-2000。1.2.3 日本建筑学会《钢结构工程技术指南--工厂制作篇》 19961.2.4 日本建筑学会《高强螺栓连接设计施工指南》 19931.3 本要领书钢结构制作标准优先顺序：1.3.1《钢结构工程施工质量验收规范》 （GB50205—2001）《高层民用建筑钢结构技术规范》 （JGJ99—98）1.3.2 日本建筑学会《钢结构工程标准制作要领书》JASS 6 (2002)2、本文件编制是按设计院的正式施工图纸、并结合本公司原则工艺要求及多年的施工经验等进行编制的，在施工过程中除应遵循本工艺外，还应满足规范及其相关文件的要求，该工艺作为该工程在厂内施工及拼装的技术指导性文件。三、材料1、钢材1.1 用于本工程的所有钢材必须是根据规范及设计图要求进行选用。1.2 所有的钢材除另有说明外必须按对应的 GB 标准、ASTM 标准、JIS 标准的要求，并随带各自的材料证明。1.3 原材料管理及检验1.3.1 材料流转或驳运时，应采取...
