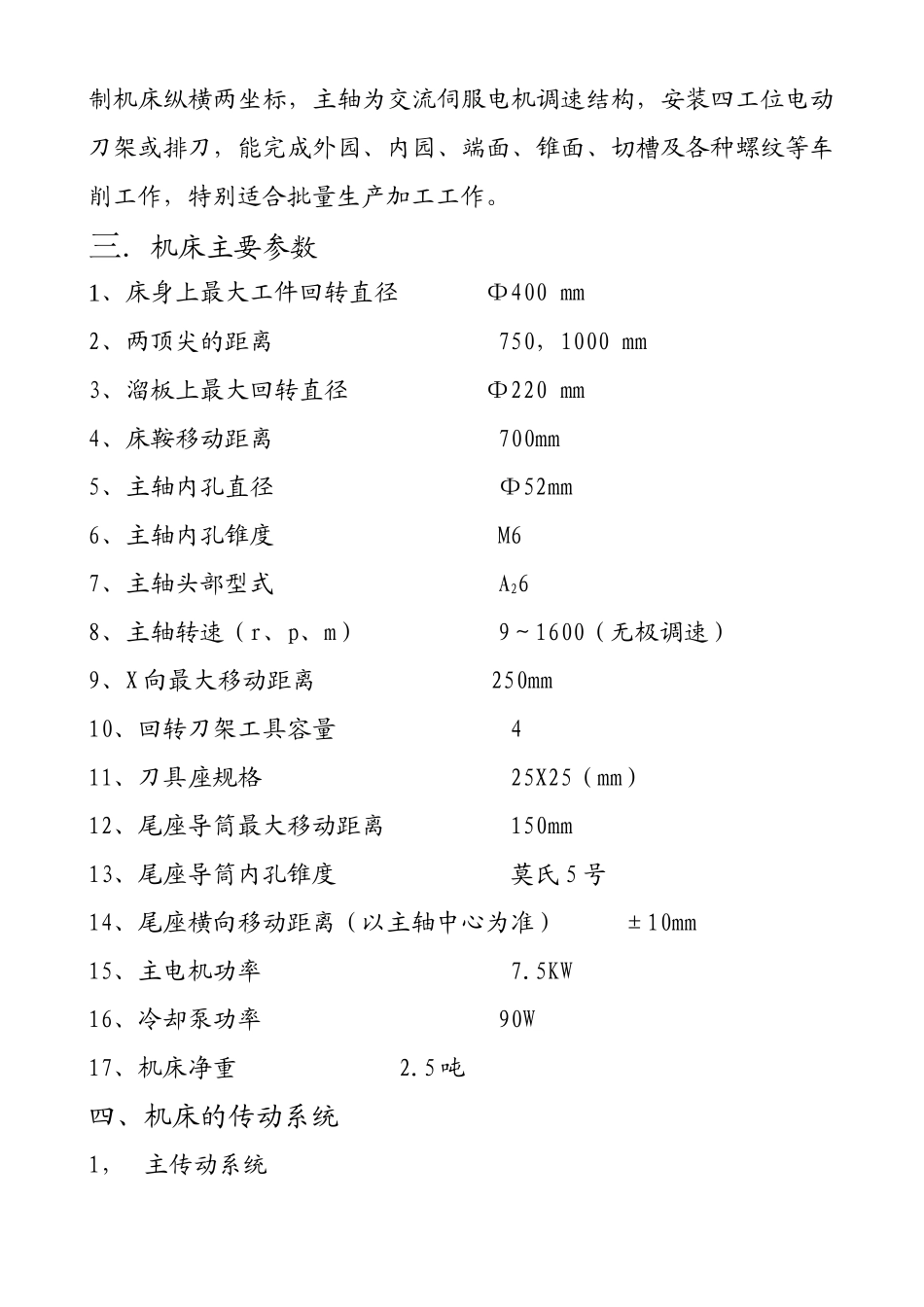

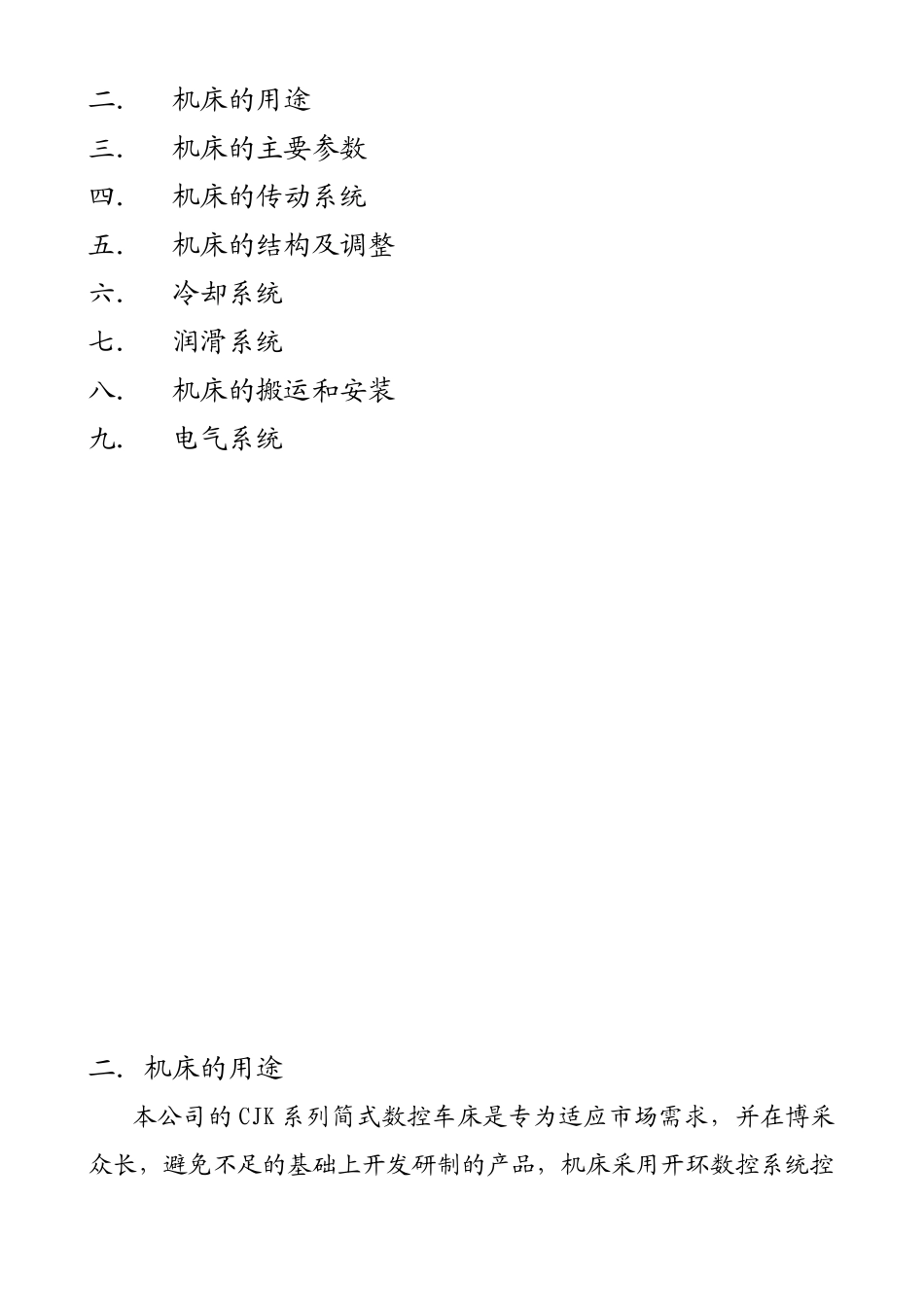

CJK6140 数控车床 使 用 说 明 书中 华 人 民 共 和 国 重庆宏钢数控机床有限公司 目 录一．机床外形二．机床的用途三．机床的主要参数四．机床的传动系统五．机床的结构及调整六．冷却系统七．润滑系统八．机床的搬运和安装九．电气系统二．机床的用途 本公司的 CJK 系列简式数控车床是专为适应市场需求，并在博采众长，避免不足的基础上开发研制的产品，机床采用开环数控系统控制机床纵横两坐标，主轴为交流伺服电机调速结构，安装四工位电动刀架或排刀，能完成外园、内园、端面、锥面、切槽及各种螺纹等车削工作，特别适合批量生产加工工作。三．机床主要参数1、床身上最大工件回转直径 Φ400 mm2、两顶尖的距离 750，1000 mm3、溜板上最大回转直径 Φ220 mm4、床鞍移动距离 700mm5、主轴内孔直径 Φ52mm6、主轴内孔锥度 M67、主轴头部型式 A268、主轴转速（r、p、m） 9～1600（无极调速）9、X 向最大移动距离 250mm10、回转刀架工具容量 411、刀具座规格 25X25（mm）12、尾座导筒最大移动距离 150mm13、尾座导筒内孔锥度 莫氏 5 号14、尾座横向移动距离（以主轴中心为准） ±10mm15、主电机功率 7.5KW16、冷却泵功率 90W17、机床净重 2.5 吨四、机床的传动系统1， 主传动系统主电机经 V 型皮带直接传给主轴向，通过齿轮实现 24 级调速。2， 进给系统A、刀架纵向移动 机床前部的驱动电机经联轴器直接使滚珠丝杆副带动刀架纵向移动B、刀架横向移动 位于床鞍后部的驱动电机经联轴器直接使滚珠丝杆副带动刀架横向移动3， 机床所用的轴承型号精度名称规格数量安装部位NN3020K/W33P5双列圆柱滚子轴承100*150*371主轴箱NN3018K/W33P5双列圆柱滚子轴承90*140*371主轴箱51120P5推力球轴承100*135*252主轴箱6205P6深沟球轴承25*52*151纵向进给30205P6圆锥滚子轴承25*52*16.252纵向进给6202P6深沟球轴承15*35*111横向进给32004P6圆锥滚子轴承20*42*152横向进给推力球轴承尾座五，机床结构及调整1， 主轴箱交流伺服调速时，主电机的旋转运动直接经窄 4+4 联组皮带传到主轴上。由于采用高精度的双列圆柱滚子轴承，使主轴结构简单，径向、轴向刚度特别好，通过调整锁紧螺母，很容易使主轴的旋转精度达到满意效果。2， 纵向进给结构纵向进给结构展开如图 2 所示：图 2 纵向进给机构1 纵向驱动电机 2 联轴器 3 纵向电机座 4 纵向滚珠丝杆副 5 纵向螺母座 6 纵向轴承座 7 锁紧螺母 8...
