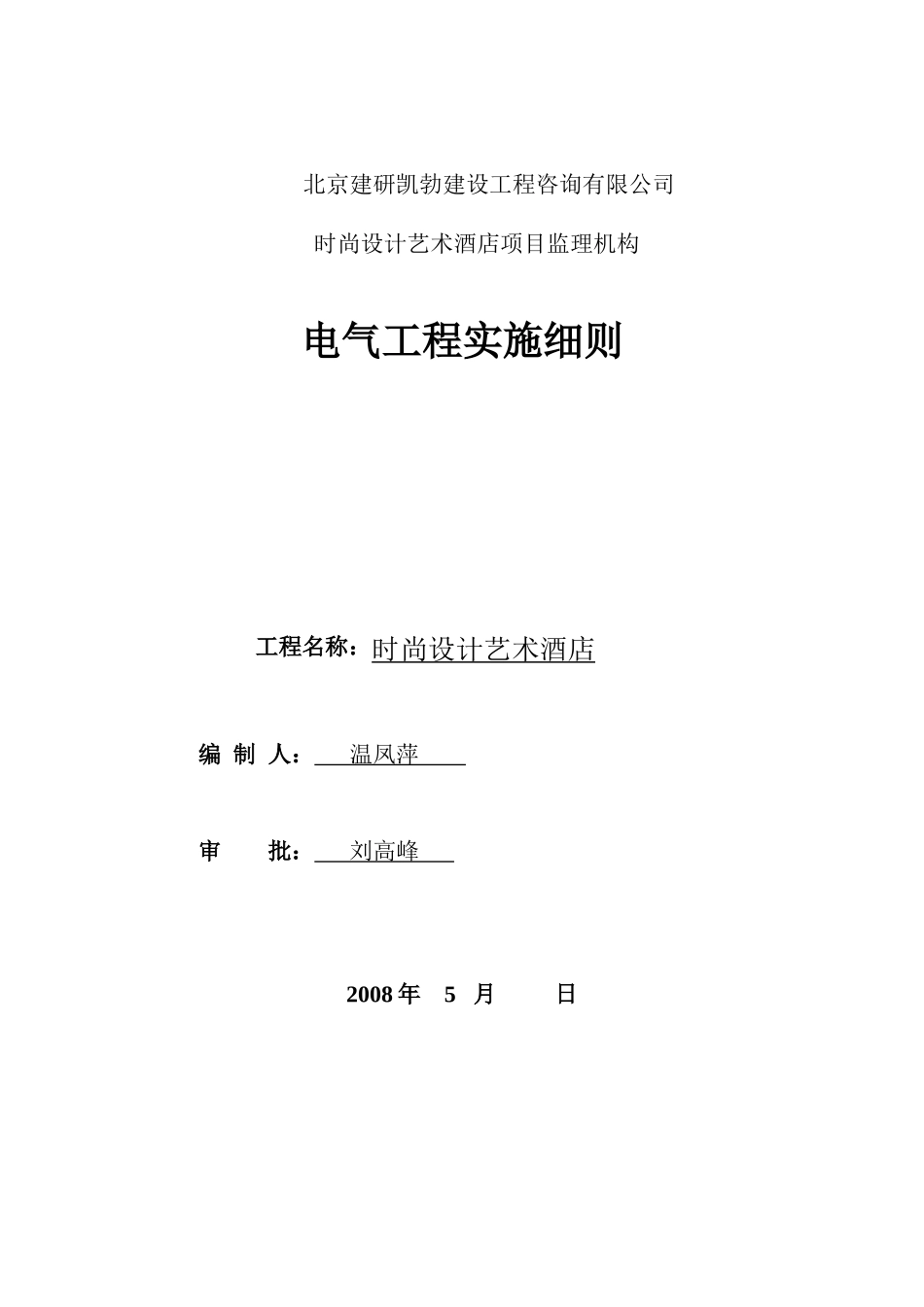

北京建研凯勃建设工程咨询有限公司 时尚设计艺术酒店项目监理机构电气工程实施细则工程名称：时尚设计艺术酒店 编 制 人： 温凤萍 审 批： 刘高峰 2008 年 5 月 日 目 录一、编制依据二、编制要求及主要内容三、本电气工程的概况四、对施工单位的资质审查及开工前的准备五、电气照明动力安装工程的质量控制六、智能建筑工程控制七、电梯安装的监理质量控制八、对施工过程的质量进行严格资料报验管理工作九、工程变更十、质量问题与事故处理 北京时尚设计艺术酒店电气工程监理实施细则一、编制依据：1、监理部北京时尚设计艺术酒店监理规划；2、建设工程监理规程 DBJ01-41-2002；3、建筑电气工程施工质量验收规范 GB50303-2002；4、智能建筑工程质量验收规范 GB50339-2003；5、电施——1-246、电气施工图集 02D501-2 92DQ3 92DQ5 92DQ13 等；7、施工组织设计。二、编制要求及主要内容：1、针对电气专业工程的内容的特点；2、依照监理工作的流程；3、落实监理工作的控制要求及目标值；4、监理工作的方法、措施、标准的实施。三、本电气工程的概况：㈠本工程地上五层，一至二层餐饮，三层以上为客房。由新建和改建两部分组成。本电气工程包括：照明（普通照明、应急照明）系统、动力系统（应急动力、普通动力）、防雷接地及等电位联结、火灾自动报警控制系统、有线电视系统、综合布线系统、电梯系统等。㈡供配电、电力及照明系统⑴ 电源由室外变配电室三路 380V/220V 进线，采用直埋电缆从室外进户人孔井引至首层配电室。配电接地方式采用 TN-S 系统。本工程应急照明、防排烟风机、与消防相关的弱电设备用电，负荷等级为二级，由双路电源供电，末端自投自复。其他为三级负荷由一路电源供电。⑵ 照明系统：采用树干式的配电方式，每层设层配电箱、客房内设户箱。灯具选型需装修设计确定。照度要求：大堂 200lx；电梯厅 150lx；办公室 300lx；走廊/环道 100lx。疏散楼梯间、走廊、重要机房、管理室及人员密集的公共场所等地均设应急照明，灯具应选择可瞬时启动的光源。应急照明作为正常照明的一部分，事故时强制启动。每层应急照明箱及灯具自带蓄电池。正常电源断电后，其连续供电时间不小于 60 分钟，电源转换时间小于 0.5 秒。线路敷设镀锌钢管穿铜导线暗敷，应急线路采用 ZR 型和 NH 型铜 导 线 暗 敷 。 荧 光 灯 采 用 电 子 镇 流 器 ， 如 采 用 电 感 镇 流 器COS∮≧0.9 ...
