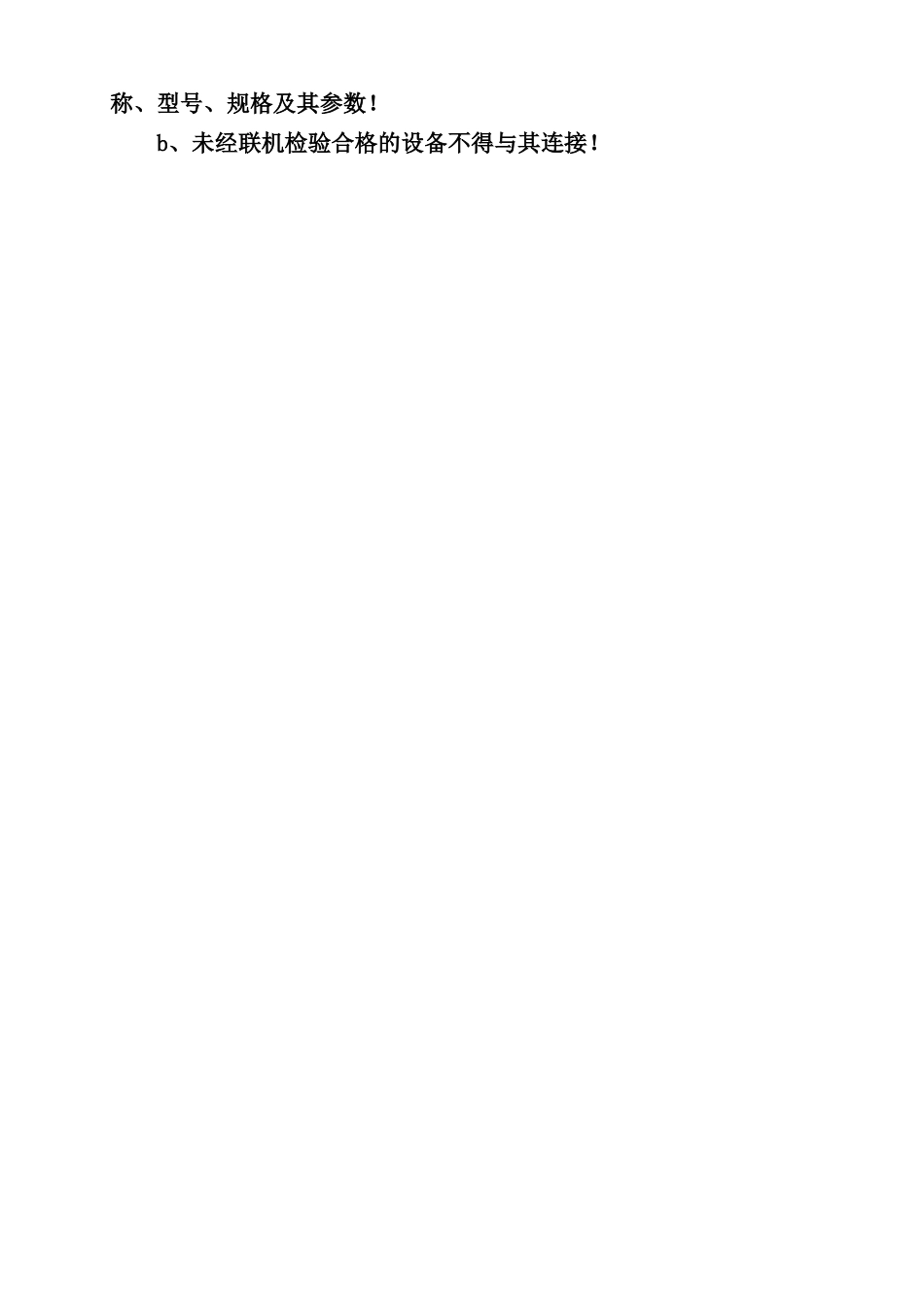

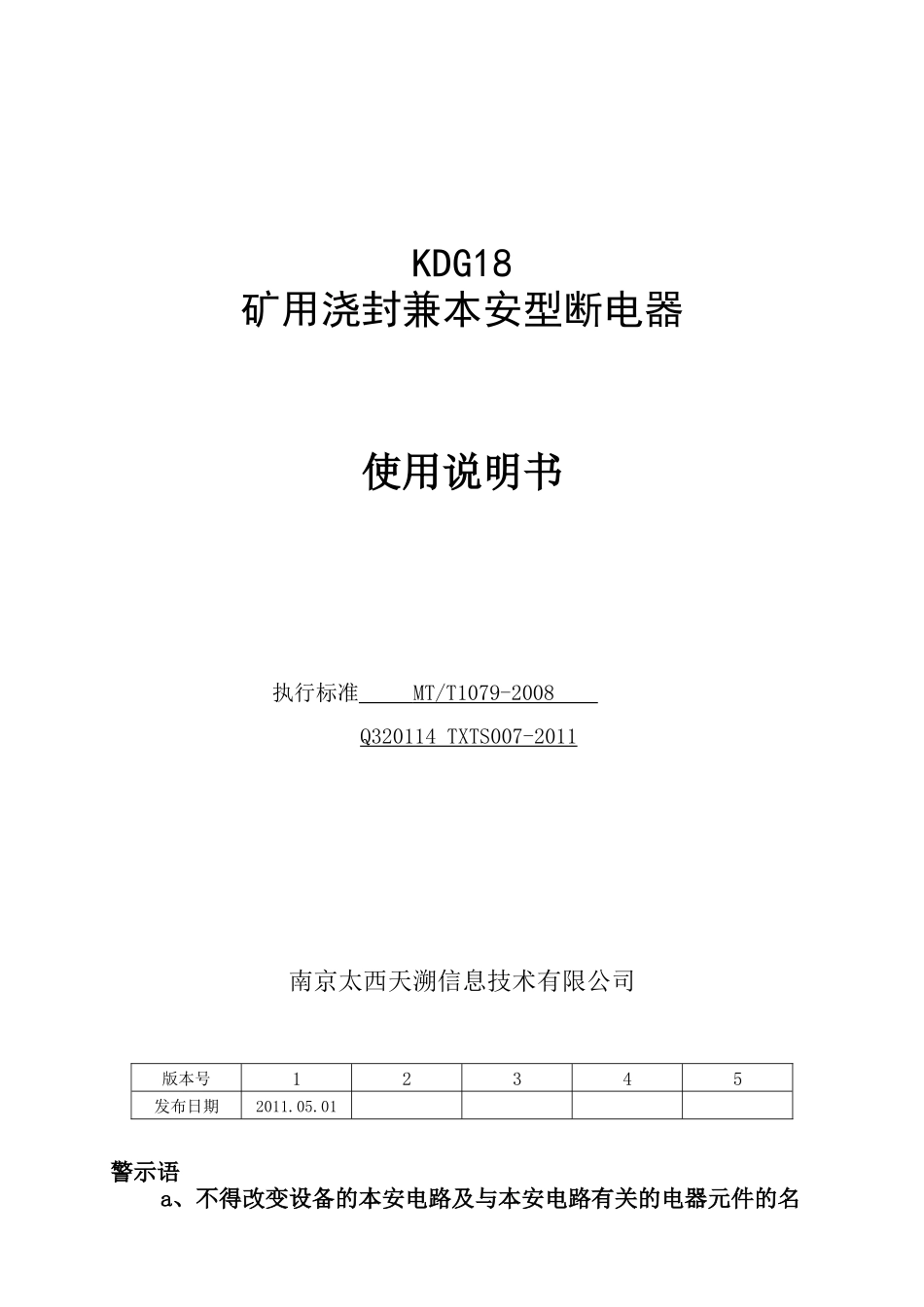

KDG18矿用浇封兼本安型断电器使用说明书执行标准 MT/T1079-2008 Q320114 TXTS007-2011南京太西天溯信息技术有限公司版本号12345发布日期2011.05.01警示语a、不得改变设备的本安电路及与本安电路有关的电器元件的名称、型号、规格及其参数！b、未经联机检验合格的设备不得与其连接！1 概述KDG18 矿用浇封兼本安型断电器（以下简称断电器）是一种允许在煤矿井下爆炸性环境中正常使用的浇封兼本安型设备。它能接受分站传送的断电信号来控制馈电开关的断电，并能将馈电开关的负载通断情况以电信号的形式传送给分站。2 使用环境a) 环境温度：（0～40）℃；b) 平均相对湿度：不大于 95%（+25℃）；c) 大气压力：（80～106）kPa；d) 无显著振动和冲击的场合；e）煤矿井下有甲烷与煤尘爆炸性混合物，但无破坏绝缘的腐蚀性气体的场合。3 产品分类3.1 防爆形式 矿用浇封兼本安型，标志为“Exmb[ib]Ⅰ”。3.2 型号命名KD G 18 工作电压，18V 控制开关 矿用电源、电控设备及组件3.3 外形尺寸及质量a)外形尺寸如图 1 所示，270mm×69mm×50mm。b)质量约 2kg。图 1 断电器外形图3.4 外壳材质为不锈钢。4 主要技术指标4.1 输入电源参数a) 工作电压：DC18V，允许波动范围（9.0～24）VDC；b) 工作电流：不大于 100mA。4.2 输入输出信号4.2.1 输入信号控制反馈信号（非安）：一路交流电压输入；当反馈信号有效值为 380VAC 或 660VAC 或1140VAC 时，红色指示灯亮，表明被控馈电开关负荷侧有电即逻辑 “1”；当无反馈信号时，红色指示灯熄灭，表明被控馈电开关负荷侧无电即逻辑 “0”。4.2.2 输出信号： 一路常开和一路常闭继电器无源接点信号（非本安）：a) 触点容量 AC 127V/3A（阻性负载）。b) 触点闭合时接触电阻不大于 0.5Ω。c) 控制输出分离电阻大于 100MΩ。d) 控制输出距离 3 到 5 米。4.3 远程断电器与分站传输的主要技术参数见表 1：表1 RS485 输出信号制项目参数传输方式主从式、异步、半双工、RS485传输速率2400bit/s最大传输距离（含电源）2km (MHYV2*2-0.28,导线截面积 1.5mm2)传输信号工作电压峰峰值3.0～12.0V传输信号工作电流峰值不大于 100mA4.4 控制执行时间从接收到控制信号到输出相应控制状态的时间不大于 0.5S。5 安装和使用5.1 安装断电器可平置安装。其输入端接入供电电源线和通信信号线。输出端有两组：一组接中间继电器，另一组接中间继电器的负载线。鉴于中间继电器负...
