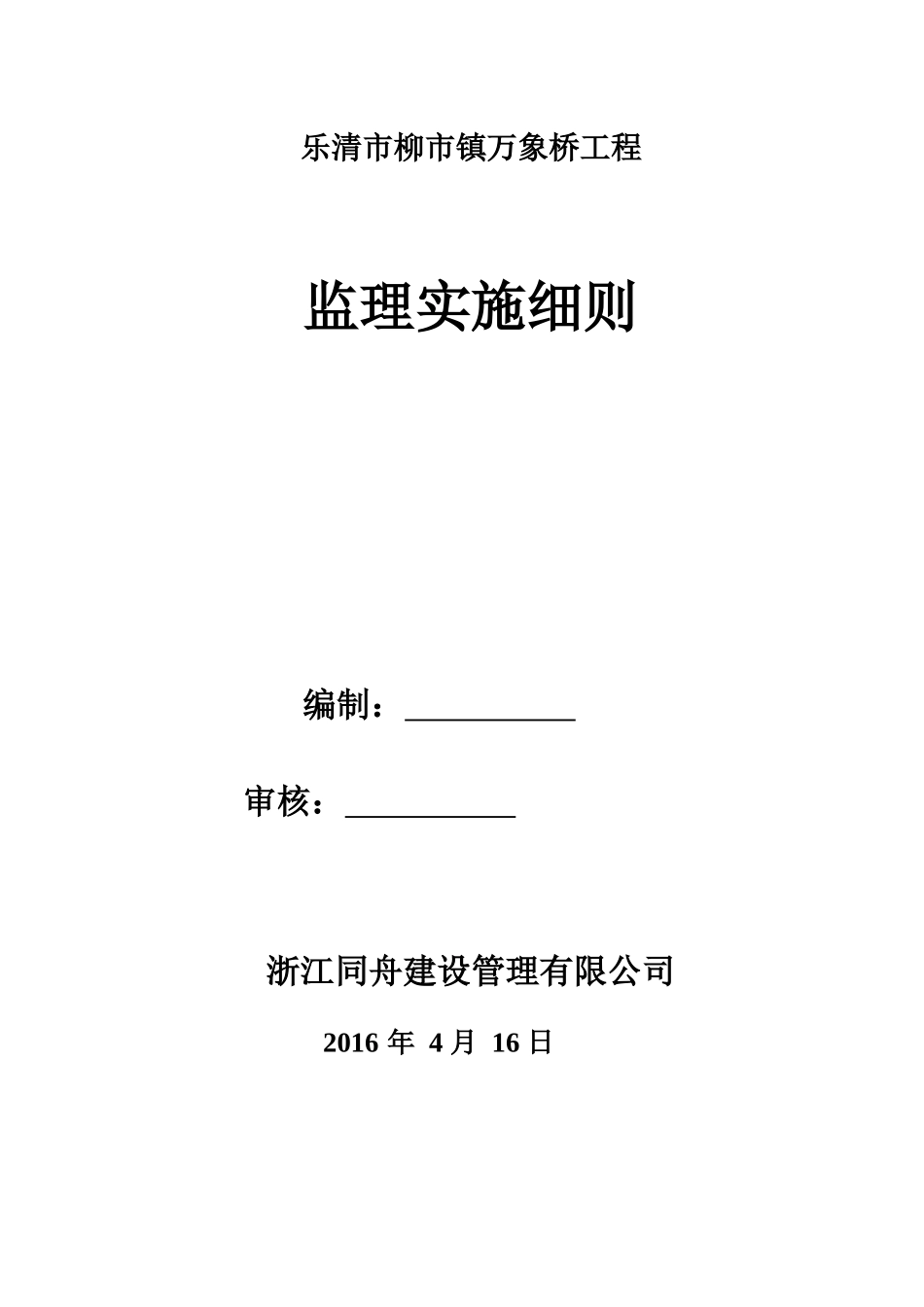

万象桥工程监理实施规则制度_第1页
1/41
万象桥工程监理实施规则制度_第2页
2/41

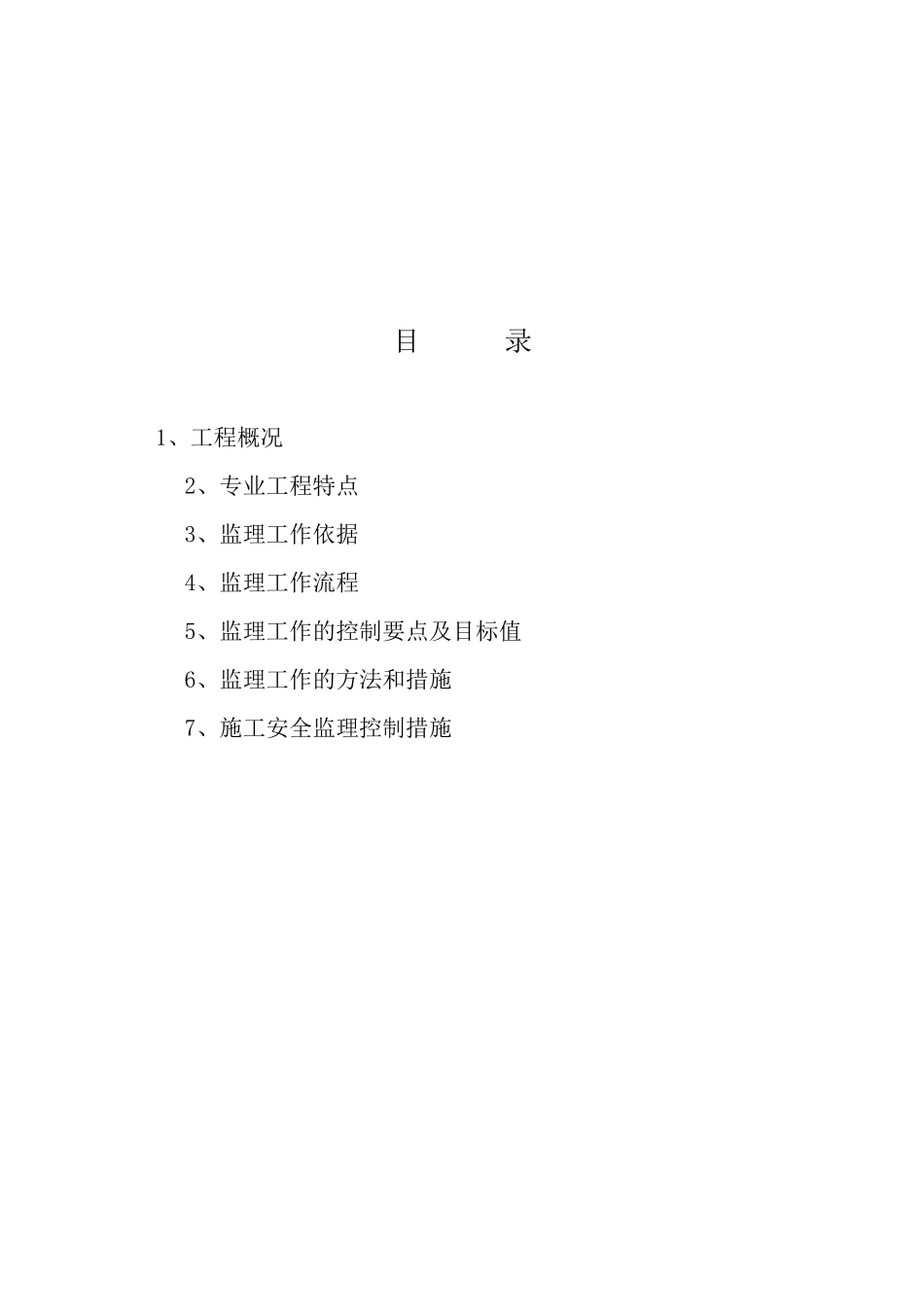

万象桥工程监理实施规则制度_第3页
3/41

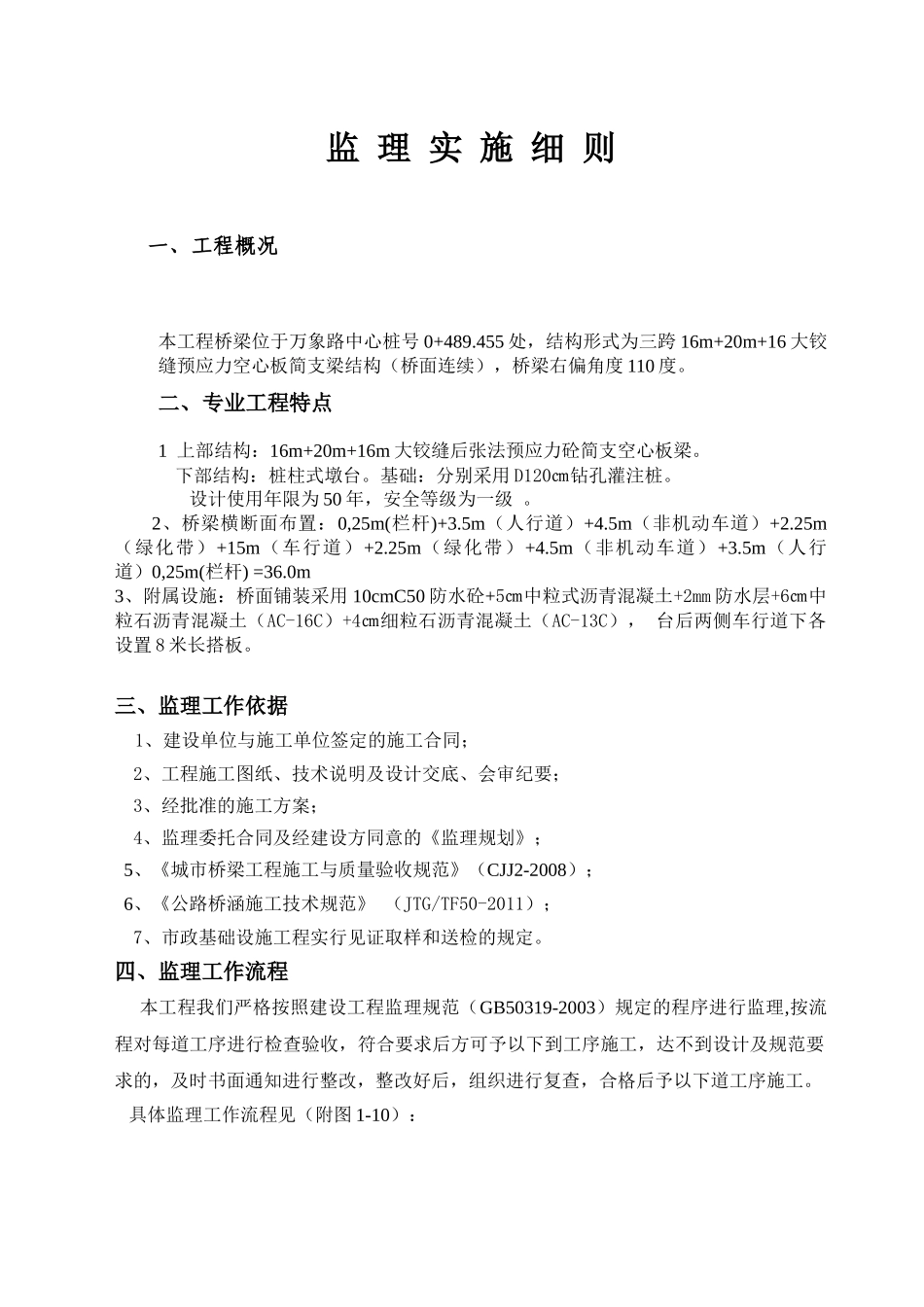

乐清市柳市镇万象桥工程监理实施细则 编制: 审核: 浙江同舟建设管理有限公司2016 年 4 月 16 日目 录 1、工程概况 2、专业工程特点 3、监理工作依据 4、监理工作流程 5、监理工作的控制要点及目标值 6、监理工作的方法和措施 7、施工安全监理控制措施监 理 实 施 细 则一、工程概况本工程桥梁位于万象路中心桩号 0+489.455 处,结构形式为三跨 16m+20m+16 大铰缝预应力空心板简支梁结构(桥面连续),桥梁右偏角度 110 度。二、专业工程特点1 上部结构:16m+20m+16m 大铰缝后张法预应力砼简支空心板梁。 下部结构:桩柱式墩台。基础:分别采用 D120㎝钻孔灌注桩。设计使用年限为 50 年,安全等级为一级 。2、桥梁横断面布置:0,25m(栏杆)+3.5m(人行道)+4.5m(非机动车道)+2.25m(绿化带)+15m(车行道)+2.25m(绿化带)+4.5m(非机动车道)+3.5m(人行道)0,25m(栏杆) =36.0m3、附属设施:桥面铺装采用 10cmC50 防水砼+5㎝中粒式沥青混凝土+2mm 防水层+6㎝中粒石沥青混凝土(AC-16C)+4㎝细粒石沥青混凝土(AC-13C), 台后两侧车行道下各设置 8 米长搭板。三、监理工作依据 1、建设单位与施工单位签定的施工合同; 2、工程施工图纸、技术说明及设计交底、会审纪要; 3、经批准的施工方案; 4、监理委托合同及经建设方同意的《监理规划》; 5、《城市桥梁工程施工与质量验收规范》(CJJ2-2008); 6、《公路桥涵施工技术规范》 (JTG/TF50-2011); 7、市政基础设施工程实行见证取样和送检的规定。四、监理工作流程 本工程我们严格按照建设工程监理规范(GB50319-2003)规定的程序进行监理,按流程对每道工序进行检查验收,符合要求后方可予以下到工序施工,达不到设计及规范要求的,及时书面通知进行整改,整改好后,组织进行复查,合格后予以下道工序施工。 具体监理工作流程见(附图 1-10):五、监理工作的控制要点及目标值 1、桩基工程施工的重点及目标值 (1)本工程桥梁基础是直径为 120㎝的钻孔灌注桩基础,有水上施工桩深的特点,具有一定施工难度,施工面广、量大的特点。桩基础的质量控制是本工程的重点之一,因此必须严格按国家标准《城市桥梁工程施工与质量验收规范》(CJJ2—2008)、《公路桥梁施工技术规范》﹙JTG/TF50—2011﹚及其它国家相关规范和规程进行质量监控。(2)根据本工程设计桩类,地质报告合理选择桩机。 (3)水中桩基础施工均采用搭设水上平台进行钻...
