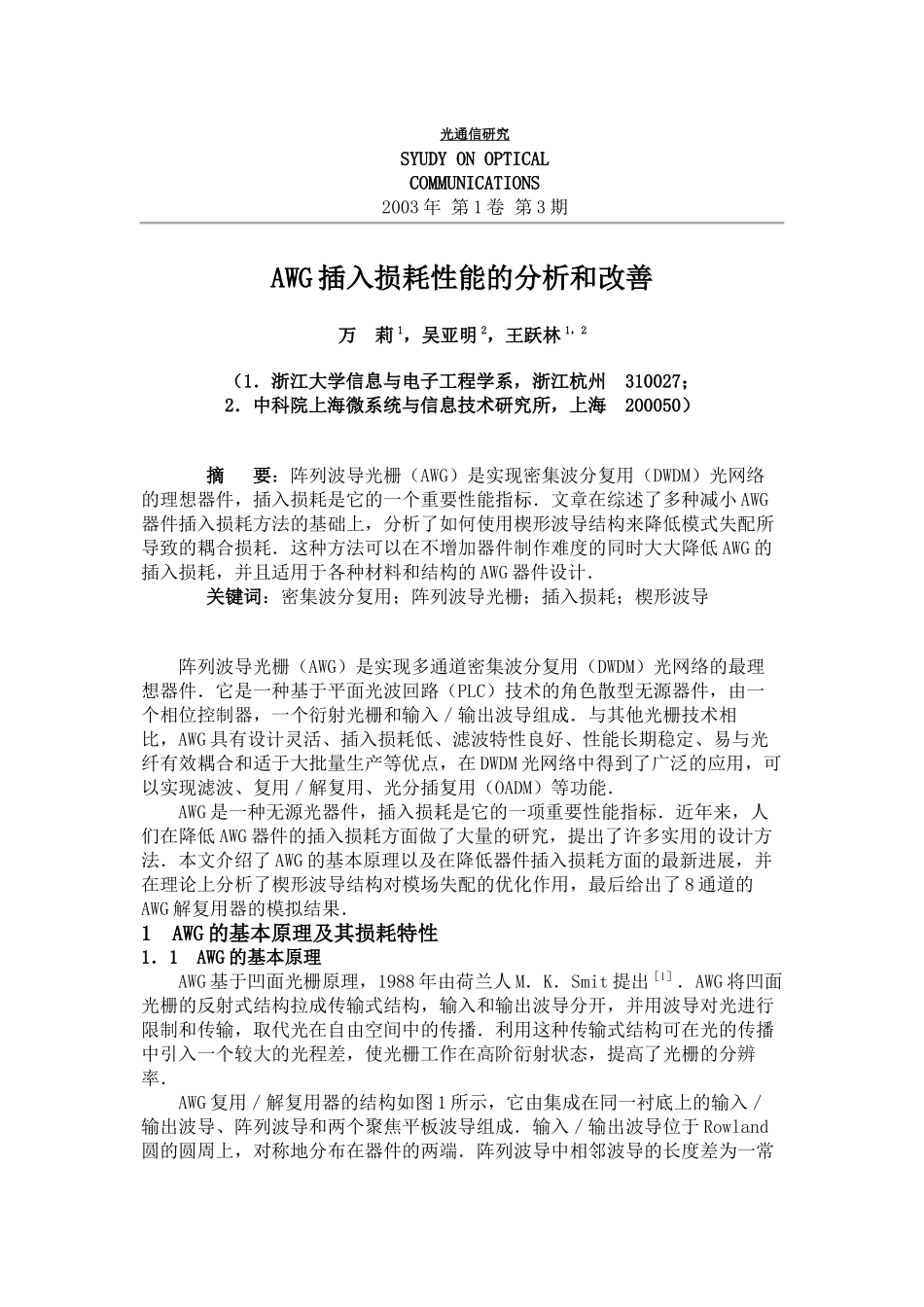

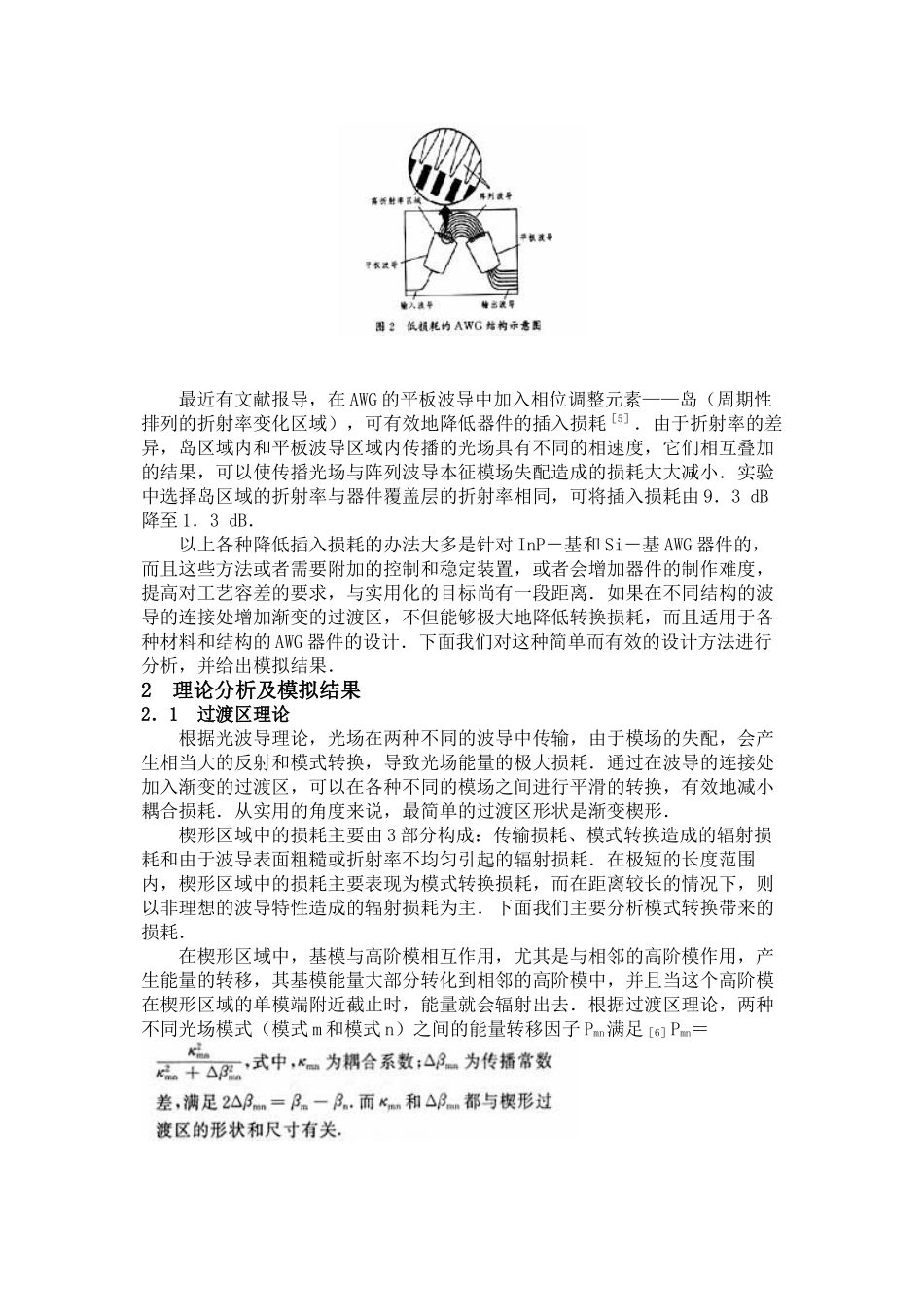

光通信研究SYUDY ON OPTICAL COMMUNICATIONS2003 年 第 1 卷 第 3 期AWG 插入损耗性能的分析和改善万 莉 1,吴亚明 2,王跃林 1,2 (1.浙江大学信息与电子工程学系,浙江杭州 310027;2.中科院上海微系统与信息技术研究所,上海 200050) 摘 要:阵列波导光栅(AWG)是实现密集波分复用(DWDM)光网络的理想器件,插入损耗是它的一个重要性能指标.文章在综述了多种减小 AWG器件插入损耗方法的基础上,分析了如何使用楔形波导结构来降低模式失配所导致的耦合损耗.这种方法可以在不增加器件制作难度的同时大大降低 AWG 的插入损耗,并且适用于各种材料和结构的 AWG 器件设计. 关键词:密集波分复用;阵列波导光栅;插入损耗;楔形波导 阵列波导光栅(AWG)是实现多通道密集波分复用(DWDM)光网络的最理想器件.它是一种基于平面光波回路(PLC)技术的角色散型无源器件,由一个相位控制器,一个衍射光栅和输入/输出波导组成.与其他光栅技术相比,AWG 具有设计灵活、插入损耗低、滤波特性良好、性能长期稳定、易与光纤有效耦合和适于大批量生产等优点,在 DWDM 光网络中得到了广泛的应用,可以实现滤波、复用/解复用、光分插复用(OADM)等功能. AWG 是一种无源光器件,插入损耗是它的一项重要性能指标.近年来,人们在降低 AWG 器件的插入损耗方面做了大量的研究,提出了许多实用的设计方法.本文介绍了 AWG 的基本原理以及在降低器件插入损耗方面的最新进展,并在理论上分析了楔形波导结构对模场失配的优化作用,最后给出了 8 通道的AWG 解复用器的模拟结果.1 AWG 的基本原理及其损耗特性1.1 AWG 的基本原理 AWG 基于凹面光栅原理,1988 年由荷兰人 M.K.Smit 提出[1].AWG 将凹面光栅的反射式结构拉成传输式结构,输入和输出波导分开,并用波导对光进行限制和传输,取代光在自由空间中的传播.利用这种传输式结构可在光的传播中引入一个较大的光程差,使光栅工作在高阶衍射状态,提高了光栅的分辨率. AWG 复用/解复用器的结构如图 1 所示,它由集成在同一衬底上的输入/输出波导、阵列波导和两个聚焦平板波导组成.输入/输出波导位于 Rowland圆的圆周上,对称地分布在器件的两端.阵列波导中相邻波导的长度差为一常数,可对入射光的相位进行周期性调制,因此称这种器件为 AWG.不同波长的光信号进入输入波导,在平板波导内自由传播,并耦合入阵列波导,经过阵列波导的色...
