群塔防碰撞方案VIP免费

群塔防碰撞方案_第1页
1/10
群塔防碰撞方案_第2页
2/10
群塔防碰撞方案_第3页
3/10

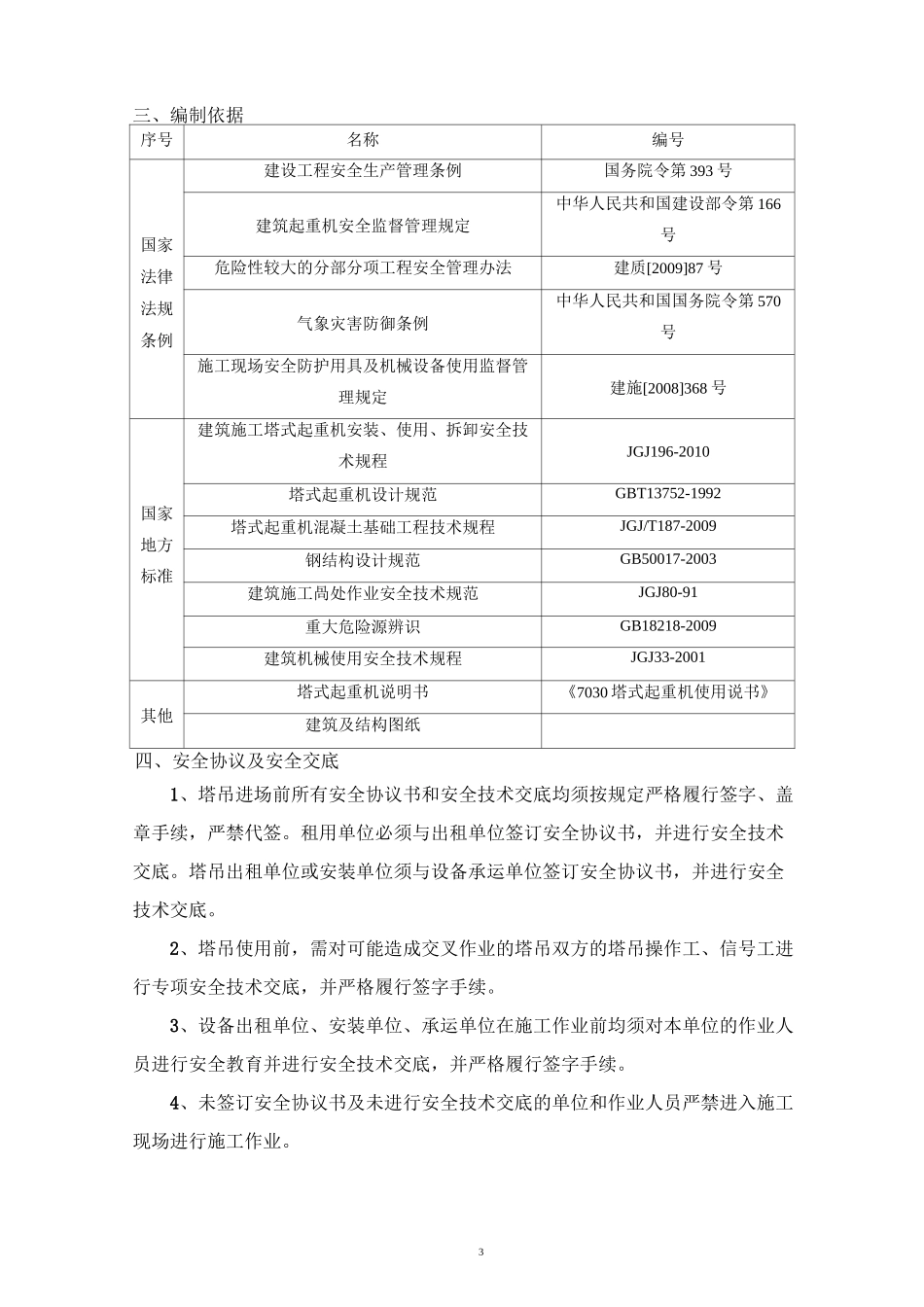

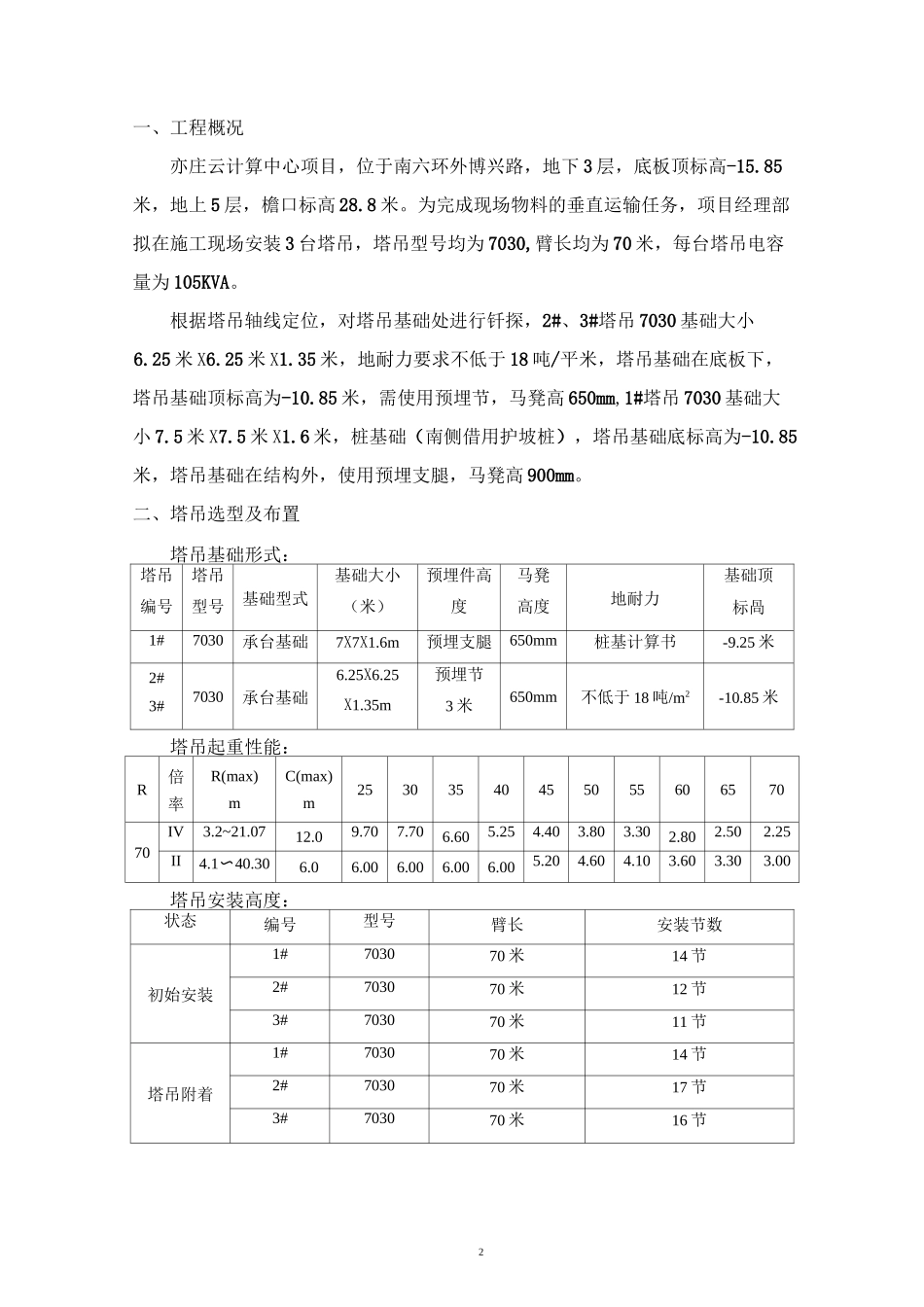

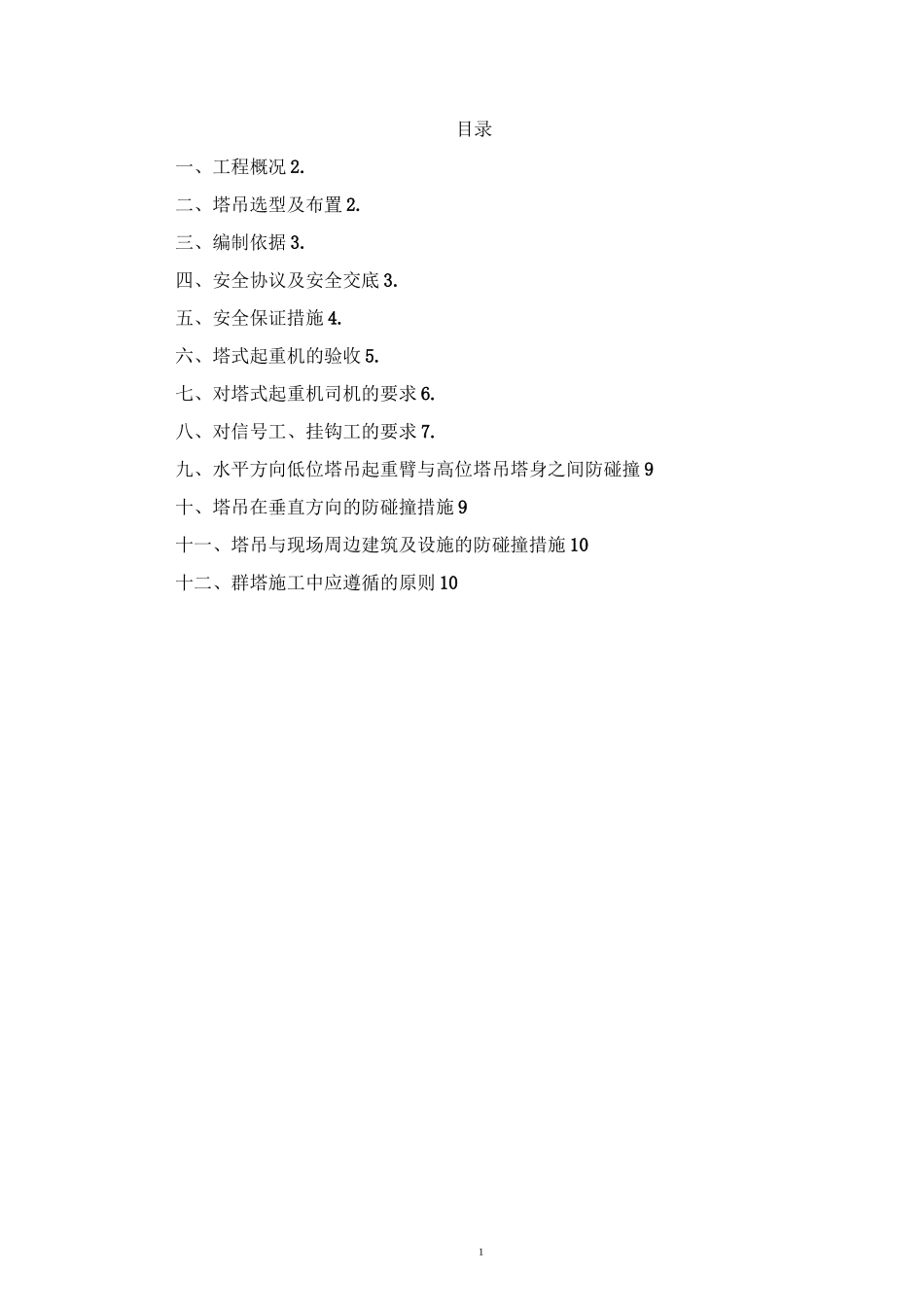

1目录一、工程概况 2.二、塔吊选型及布置 2.三、编制依据 3.四、安全协议及安全交底 3.五、安全保证措施 4.六、塔式起重机的验收 5.七、对塔式起重机司机的要求 6.八、对信号工、挂钩工的要求 7.九、水平方向低位塔吊起重臂与高位塔吊塔身之间防碰撞 9十、塔吊在垂直方向的防碰撞措施 9十一、塔吊与现场周边建筑及设施的防碰撞措施 10十二、群塔施工中应遵循的原则 102一、工程概况亦庄云计算中心项目,位于南六环外博兴路,地下 3 层,底板顶标高-15.85米,地上 5 层,檐口标高 28.8 米。为完成现场物料的垂直运输任务,项目经理部拟在施工现场安装 3 台塔吊,塔吊型号均为 7030,臂长均为 70 米,每台塔吊电容量为 105KVA。根据塔吊轴线定位,对塔吊基础处进行钎探,2#、3#塔吊 7030 基础大小6.25 米 X6.25 米 X1.35 米,地耐力要求不低于 18 吨/平米,塔吊基础在底板下,塔吊基础顶标高为-10.85 米,需使用预埋节,马凳高 650mm,1#塔吊 7030 基础大小 7.5 米 X7.5 米 X1.6 米,桩基础(南侧借用护坡桩),塔吊基础底标高为-10.85米,塔吊基础在结构外,使用预埋支腿,马凳高 900mm。二、塔吊选型及布置塔吊基础形式:塔吊编号塔吊型号基础型式基础大小(米)预埋件高度马凳高度地耐力基础顶标咼1#7030承台基础7X7X1.6m预埋支腿650mm桩基计算书-9.25 米2#3#7030承台基础6.25X6.25X1.35m预埋节3 米650mm不低于 18 吨/m2-10.85 米塔吊起重性能:R倍率R(max)mC(max)m2530354045505560657070IV3.2~21.0712.09.707.706.605.254.403.803.302.802.502.25II4.1〜40.306.06.006.006.006.005.204.604.103.603.303.00塔吊安装高度:状态编号型号臂长安装节数初始安装1#703070 米14 节2#703070 米12 节3#703070 米11 节塔吊附着1#703070 米14 节2#703070 米17 节3#703070 米16 节3三、编制依据序号名称编号国家法律法规条例建设工程安全生产管理条例国务院令第 393 号建筑起重机安全监督管理规定中华人民共和国建设部令第 166号危险性较大的分部分项工程安全管理办法建质[2009]87 号气象灾害防御条例中华人民共和国国务院令第 570号施工现场安全防护用具及机械设备使用监督管理规定建施[2008]368 号国家地方标准建筑施工塔式起重机安装、使用、拆卸安全技术规程JGJ196-2010塔式起重机设计规范GBT13752-1992塔式起重机混凝土基础工程技术规程JGJ/T187-2009钢结构设计规范GB50017-2003建筑...
