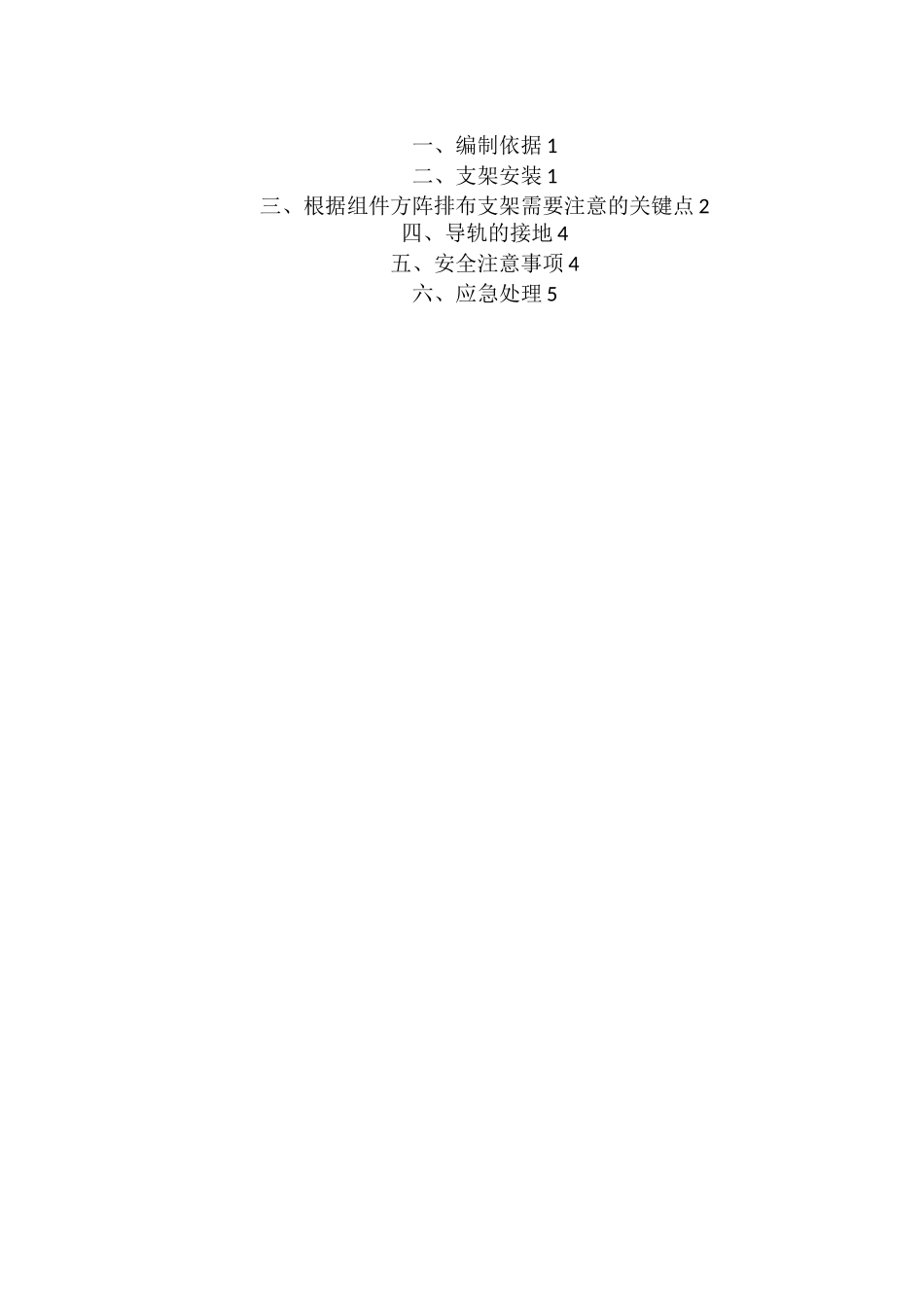

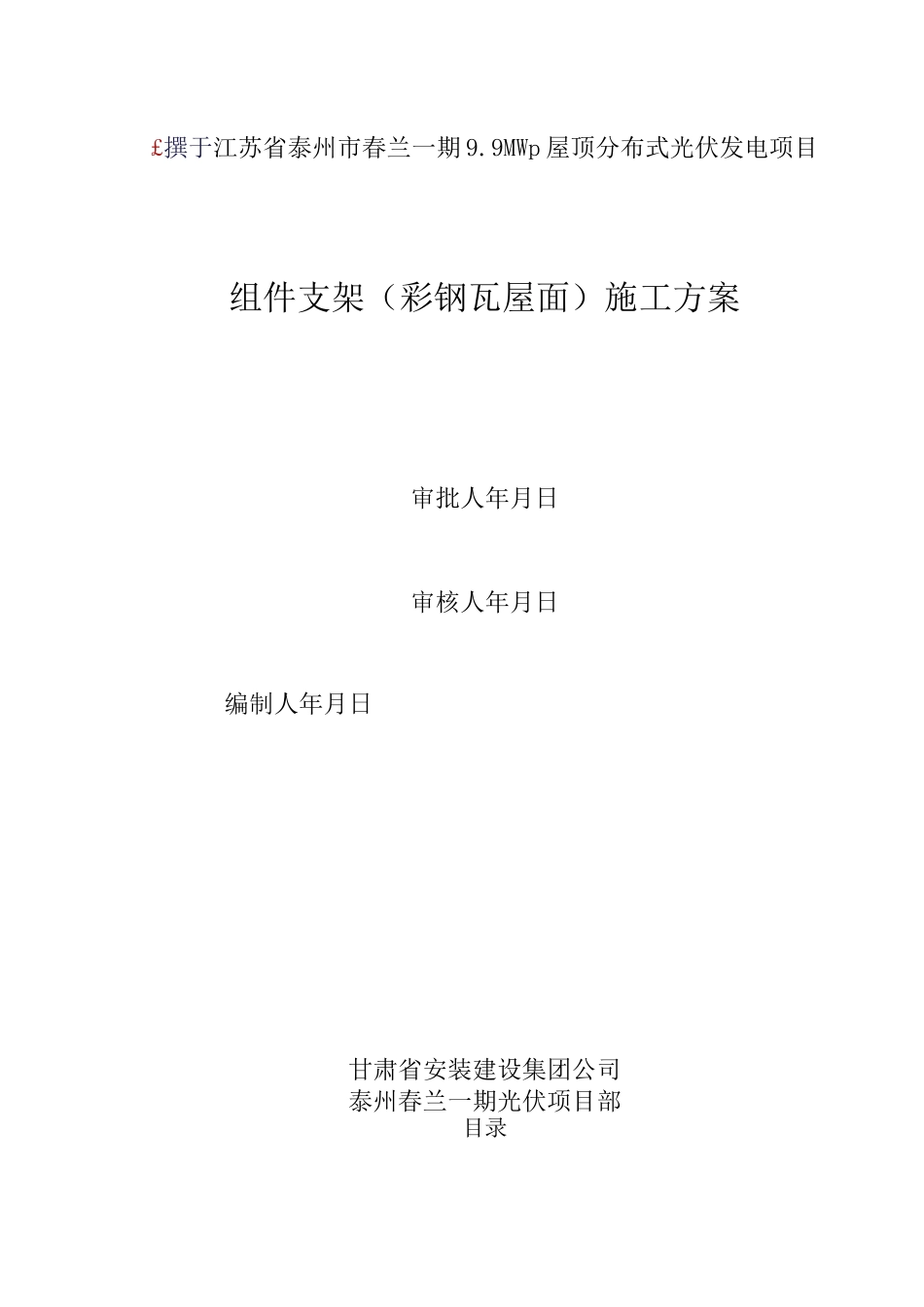

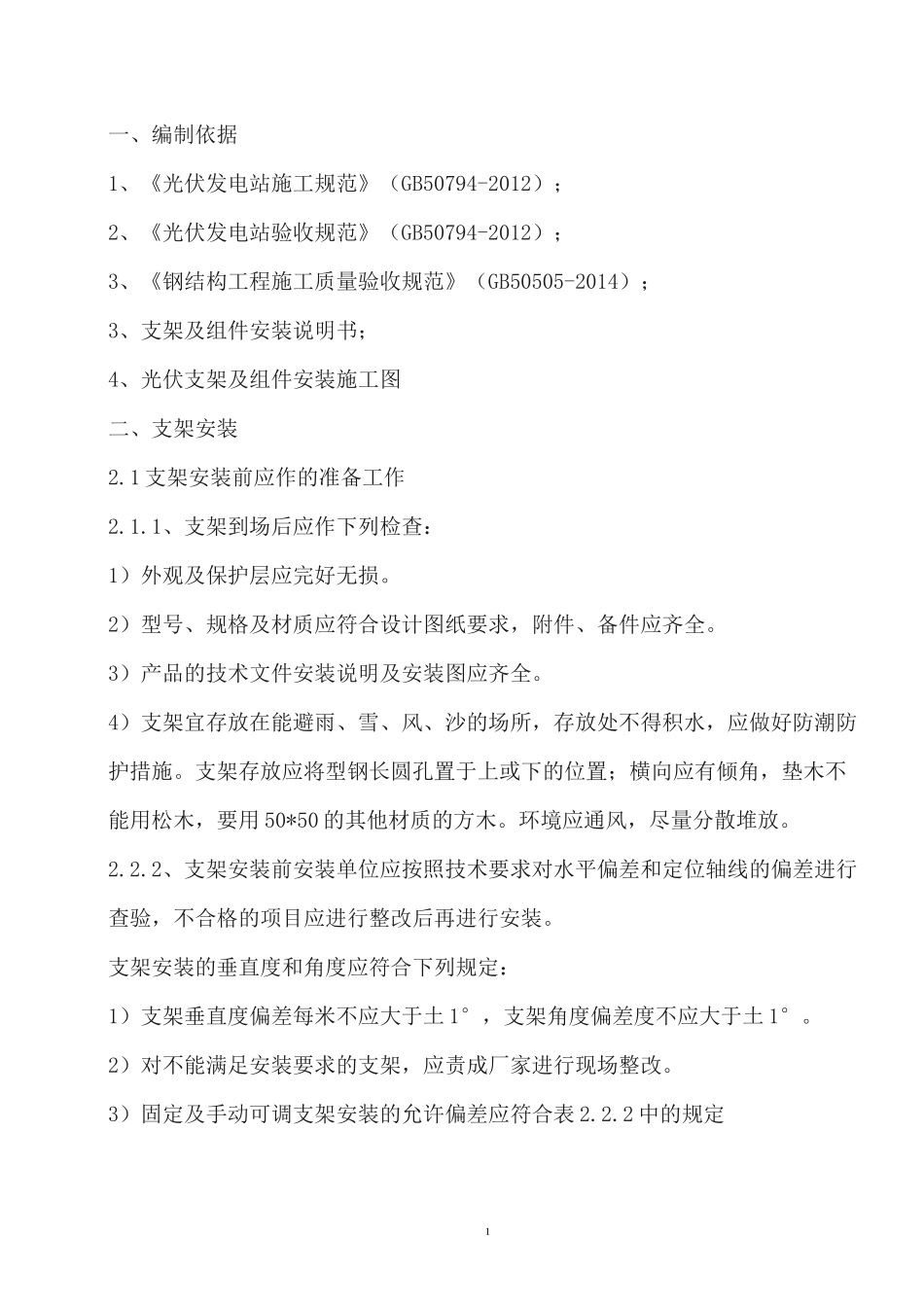

£撰于江苏省泰州市春兰一期 9.9MWp 屋顶分布式光伏发电项目组件支架（彩钢瓦屋面）施工方案审批人年月日审核人年月日编制人年月日甘肃省安装建设集团公司泰州春兰一期光伏项目部目录一、编制依据 1二、支架安装 1三、根据组件方阵排布支架需要注意的关键点 2四、导轨的接地 4五、安全注意事项 4六、应急处理 51一、编制依据1、《光伏发电站施工规范》（GB50794-2012）；2、《光伏发电站验收规范》（GB50794-2012）；3、《钢结构工程施工质量验收规范》（GB50505-2014）；3、支架及组件安装说明书；4、光伏支架及组件安装施工图二、支架安装2.1 支架安装前应作的准备工作2.1.1、支架到场后应作下列检查：1）外观及保护层应完好无损。2）型号、规格及材质应符合设计图纸要求，附件、备件应齐全。3）产品的技术文件安装说明及安装图应齐全。4）支架宜存放在能避雨、雪、风、沙的场所，存放处不得积水，应做好防潮防护措施。支架存放应将型钢长圆孔置于上或下的位置；横向应有倾角，垫木不能用松木，要用 50*50 的其他材质的方木。环境应通风，尽量分散堆放。2.2.2、支架安装前安装单位应按照技术要求对水平偏差和定位轴线的偏差进行查验，不合格的项目应进行整改后再进行安装。支架安装的垂直度和角度应符合下列规定：1）支架垂直度偏差每米不应大于土 1°，支架角度偏差度不应大于土 1°。2）对不能满足安装要求的支架，应责成厂家进行现场整改。3）固定及手动可调支架安装的允许偏差应符合表 2.2.2 中的规定表 2.2.2 固定及手动可调支架安装的允许偏差23光伏支架龙骨与屋面板垂直安装过程中，光伏支架龙骨垂直于屋面斜坡，减小下滑力。43.2、彩钢屋顶荷载彩钢板屋面上新增的光伏组件（包含导轨夹具等构件）的等效屋面荷载暂估为 0.15kN/m2。根据业主提供相应的建筑的检测鉴定报告，屋面不满足新铺光伏组件荷载的要求，需进行加固处理后方能铺设光伏组件荷载。鉴定情况信息见厂房统计表。厂房统计表序号厂区名称厂房名称屋面类型备注1江苏春兰清洁能源有限公司锂电池厂房彩钢板钢梁、钢柱、檩条经鉴定均不满足新增光伏荷载的要求，需加固。总装车间彩钢板钢梁、钢柱、檩条经鉴定均不满足新增光伏荷载的要求，需加固。摩托车间彩钢板荷载鉴定中，按加固考虑。结论与建议江苏省泰州市江苏春兰清洁能源有限公司 3 栋建筑需要加固后满足新增光伏系统的要求，方可铺设光伏组件。5四、导轨的接地组件、导轨与夹具之间应可靠连接。每个...
