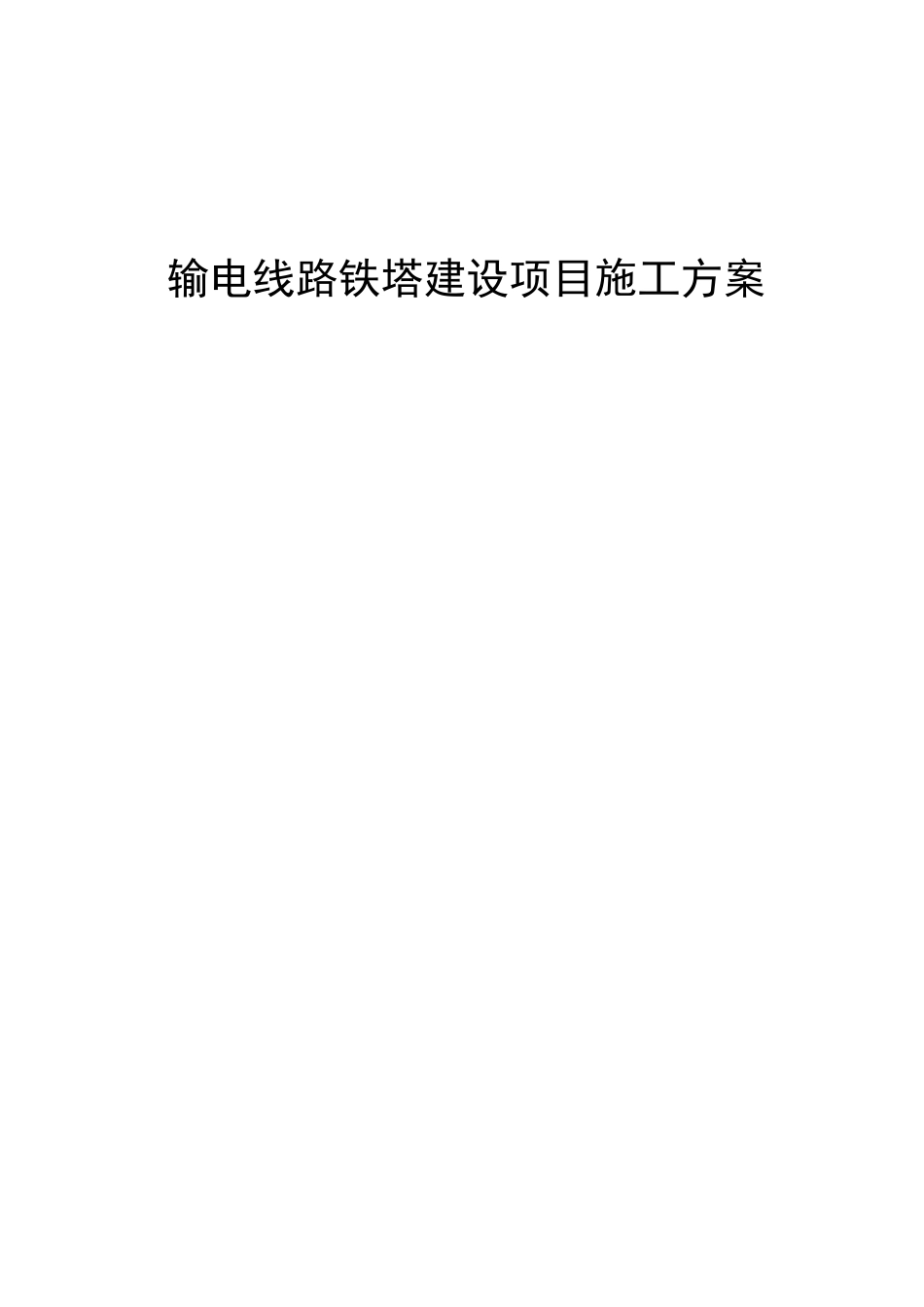

输电线路铁塔建设项目施工方案VIP免费

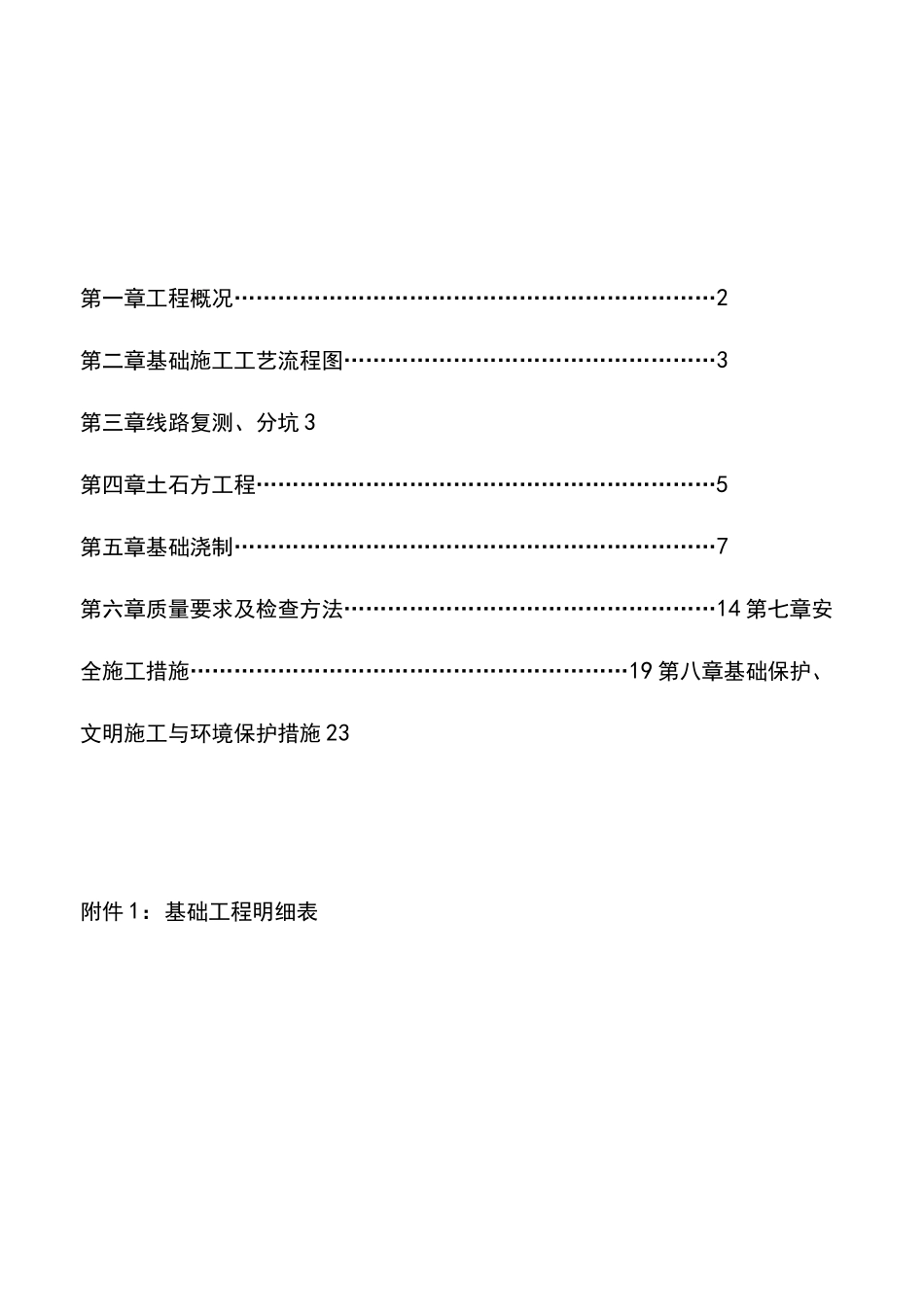

输电线路铁塔建设项目施工方案第一章工程概况…………………………………………………………2第二章基础施工工艺流程图……………………………………………3第三章线路复测、分坑 3第四章土石方工程………………………………………………………5第五章基础浇制…………………………………………………………7第六章质量要求及检查方法……………………………………………14 第七章安全施工措施……………………………………………………19 第八章基础保护、文明施工与环境保护措施 23附件 1：基础工程明细表第一章工程概况1、工程简况清江至葛山、白沙 220kV 双回线路破口进新干变工程，将现有的白沙至清江、葛山至清江 220kV 送电线路分别破口至新干变（熊家曹站址）。线路长度：葛山、白沙侧至新干变破口段长 2.214km,清江侧至新干变破口段长 2.453km，全线双回路、单回路塔设计。新建铁塔17 基。2、交通运输条件本线路所经地区为新干县境内,线路交通条件良好。但雨水季节载重汽车难行驶,运输有一定的难度。3、地形地貌情况：沿线地质条件良好,地貌以丘陵、河网泥沼为主,海拔标高在 30-100米之间。4、基础型式及工程量基础采用现浇钢筋混凝土斜柱柔性基础和斜柱半掏挖基础。基础砼量 802.27m3，采用C20 混凝土，其中斜柱柔性基础需用 C10 打垫层。5、杆塔基础编号规定线路方向由小号侧（新干变）至大号侧（破口侧）方向，基础编号如下图所示第二章基础施工工艺流程图第三章线路复测、分坑1、线路复测1.1 对所使用的经纬仪、钢卷尺、标尺等测量工具，须在有效使用期内，并且必须进行校正，符合精度要求方可使用，经纬仪最小读数不大于 1‘。1.2 依据设计平断面图及杆塔明细表，核对现场桩位是否与设计图纸提供的数椐相符（档距、高差、转角、跨越等），复测主要内容和允许误差见第六章线路复测质量要求及检查方法（表 1）。1.3 各施工段复测时应向相邻段延伸 2-3 个桩位，并互相协调，直至线路贯通并与设计图纸相符。1.4 对遗失桩应按要求进行补钉，其精度应满足表 1 要求。1.5 复测完成后，应及时填写复测记录和复测分坑关键工序把关卡中的复测记录项目。2、基础分坑2.1 本工程根据塔位的具体地形配置了不同长度的接腿，因此在基础施工分坑时，必须核实塔位中心桩及地形是否正确，各塔位的 A、B、C、D 四个塔腿与中心桩的高差是否符合《铁塔及基础明细表》中所标注的数据。2.2 分坑放样时，以基础中心桩为准，以...
