简易脚手架搭设施工方案VIP免费

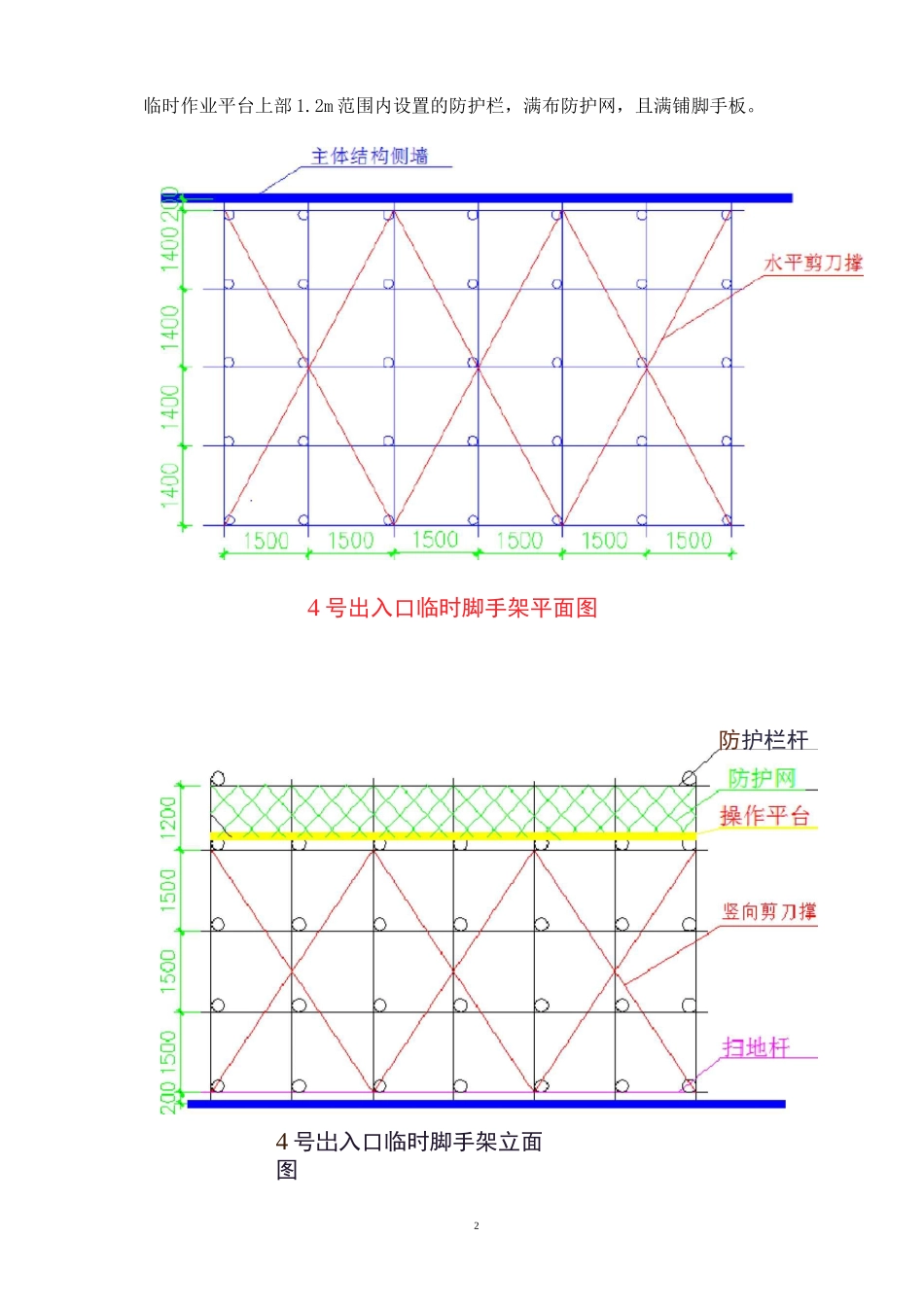

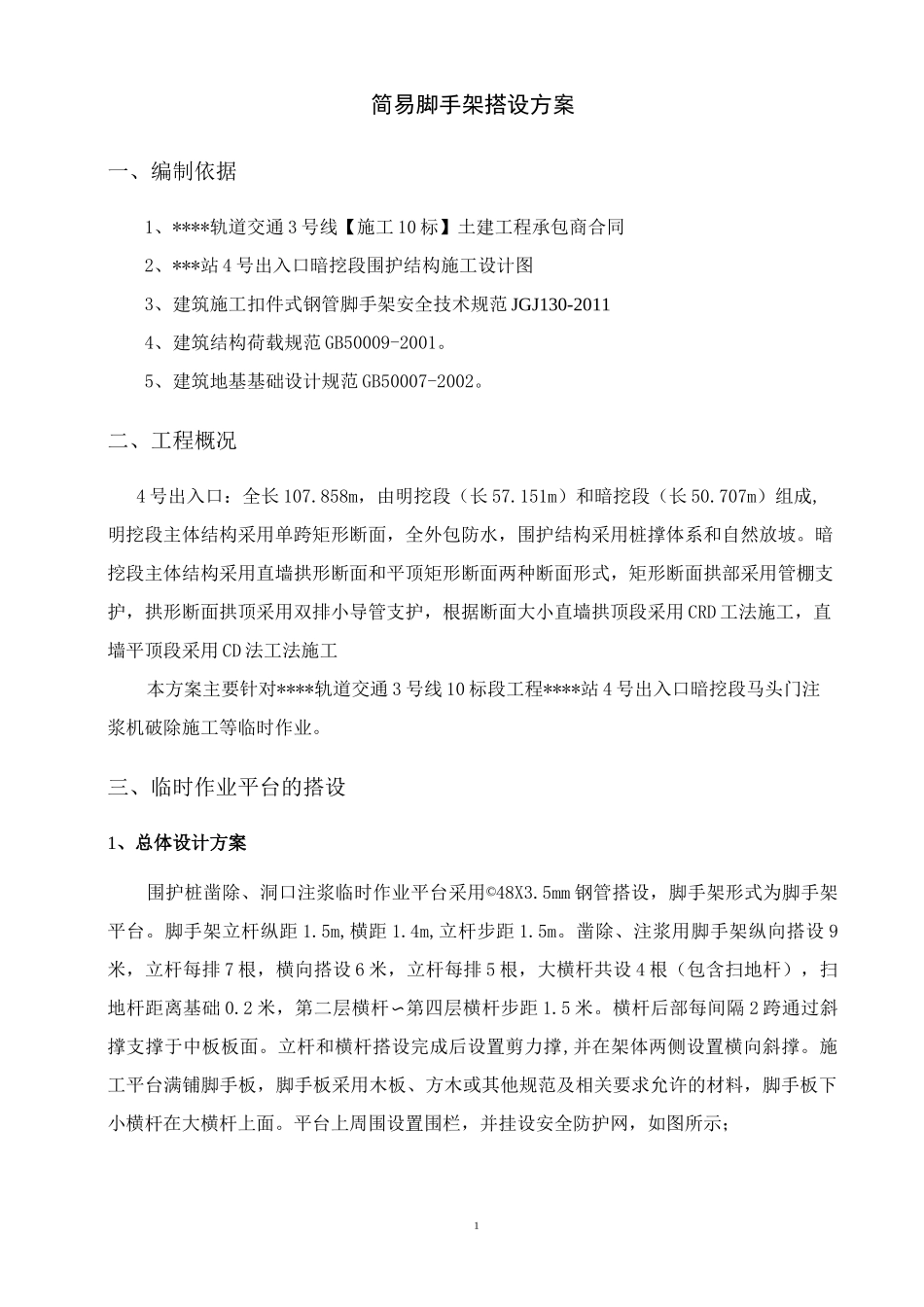

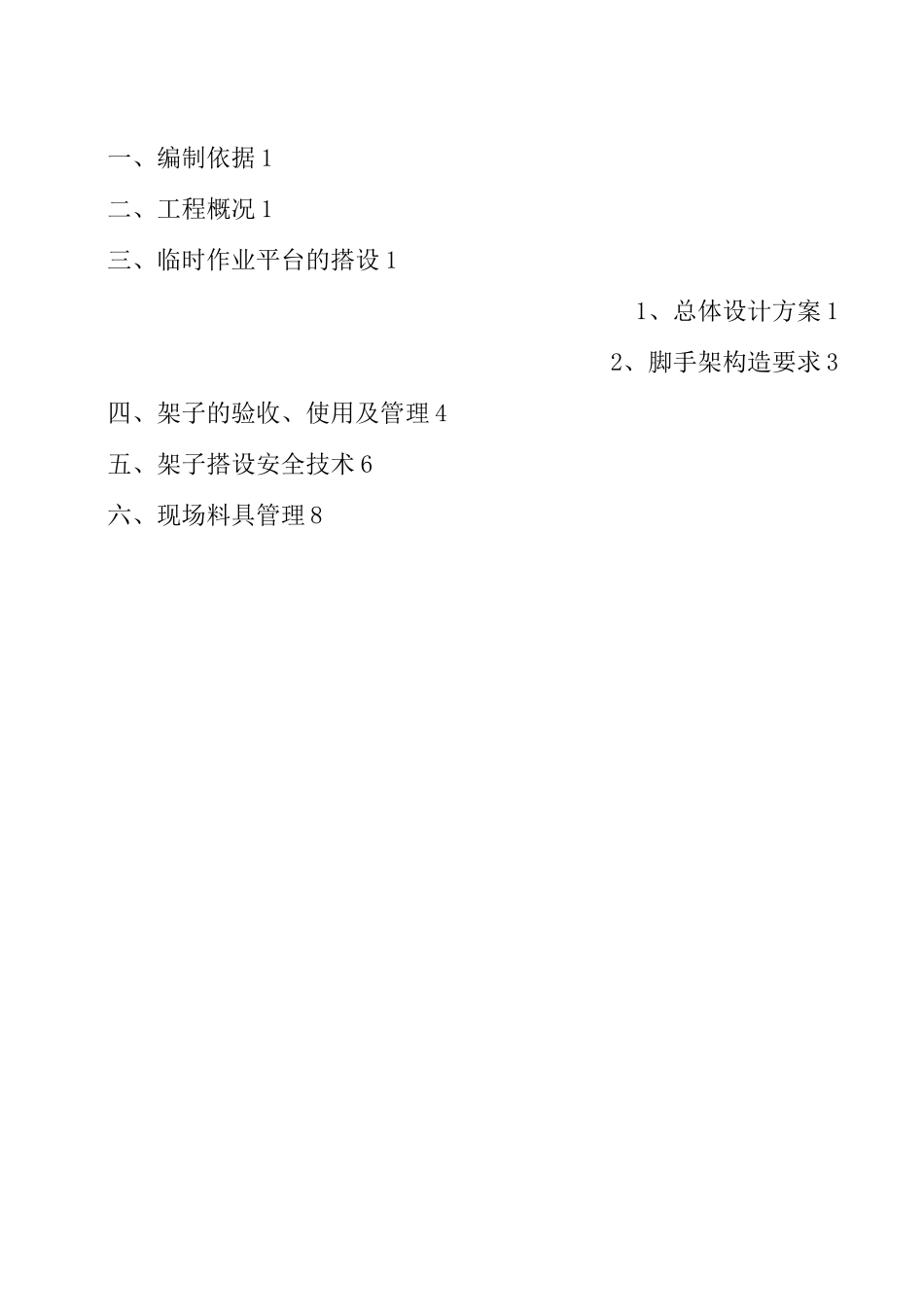

一、编制依据 1二、工程概况 1三、临时作业平台的搭设 11、总体设计方案 12、脚手架构造要求 3四、架子的验收、使用及管理 4五、架子搭设安全技术 6六、现场料具管理 81简易脚手架搭设方案一、编制依据1、****轨道交通 3 号线【施工 10 标】土建工程承包商合同2、***站 4 号出入口暗挖段围护结构施工设计图3、建筑施工扣件式钢管脚手架安全技术规范 JGJ130-20114、建筑结构荷载规范 GB50009-2001。5、建筑地基基础设计规范 GB50007-2002。二、工程概况4 号出入口：全长 107.858m，由明挖段（长 57.151m）和暗挖段（长 50.707m）组成,明挖段主体结构采用单跨矩形断面，全外包防水，围护结构采用桩撑体系和自然放坡。暗挖段主体结构采用直墙拱形断面和平顶矩形断面两种断面形式，矩形断面拱部采用管棚支护，拱形断面拱顶采用双排小导管支护，根据断面大小直墙拱顶段采用 CRD 工法施工，直墙平顶段采用 CD 法工法施工本方案主要针对****轨道交通 3 号线 10 标段工程****站 4 号出入口暗挖段马头门注浆机破除施工等临时作业。三、临时作业平台的搭设1、总体设计方案围护桩凿除、洞口注浆临时作业平台采用©48X3.5mm 钢管搭设，脚手架形式为脚手架平台。脚手架立杆纵距 1.5m,横距 1.4m,立杆步距 1.5m。凿除、注浆用脚手架纵向搭设 9米，立杆每排 7 根，横向搭设 6 米，立杆每排 5 根，大横杆共设 4 根（包含扫地杆），扫地杆距离基础 0.2 米，第二层横杆〜第四层横杆步距 1.5 米。横杆后部每间隔 2 跨通过斜撑支撑于中板板面。立杆和横杆搭设完成后设置剪力撑,并在架体两侧设置横向斜撑。施工平台满铺脚手板，脚手板采用木板、方木或其他规范及相关要求允许的材料，脚手板下小横杆在大横杆上面。平台上周围设置围栏，并挂设安全防护网，如图所示；2临时作业平台上部 1.2m 范围内设置的防护栏，满布防护网，且满铺脚手板。4 号出入口临时脚手架平面图防护栏杆4 号岀入口临时脚手架立面图3主体结构侧墙4号出入口临时脚手架立面图2、脚手架构造要求（1）纵向水平杆：应设置在立杆内侧。连接采用搭接，搭接长度不小于 1m,并应等间距设置 3 个旋转扣件固定。（2）主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除。（3）脚手板作业层脚手板应铺满、铺稳、铺实。作业层端部脚手板探头长度应取 150mm，其板的两端均应固定于支承杆件上。脚手板的铺设应采用对接平铺或搭接铺设。采用对接平...
