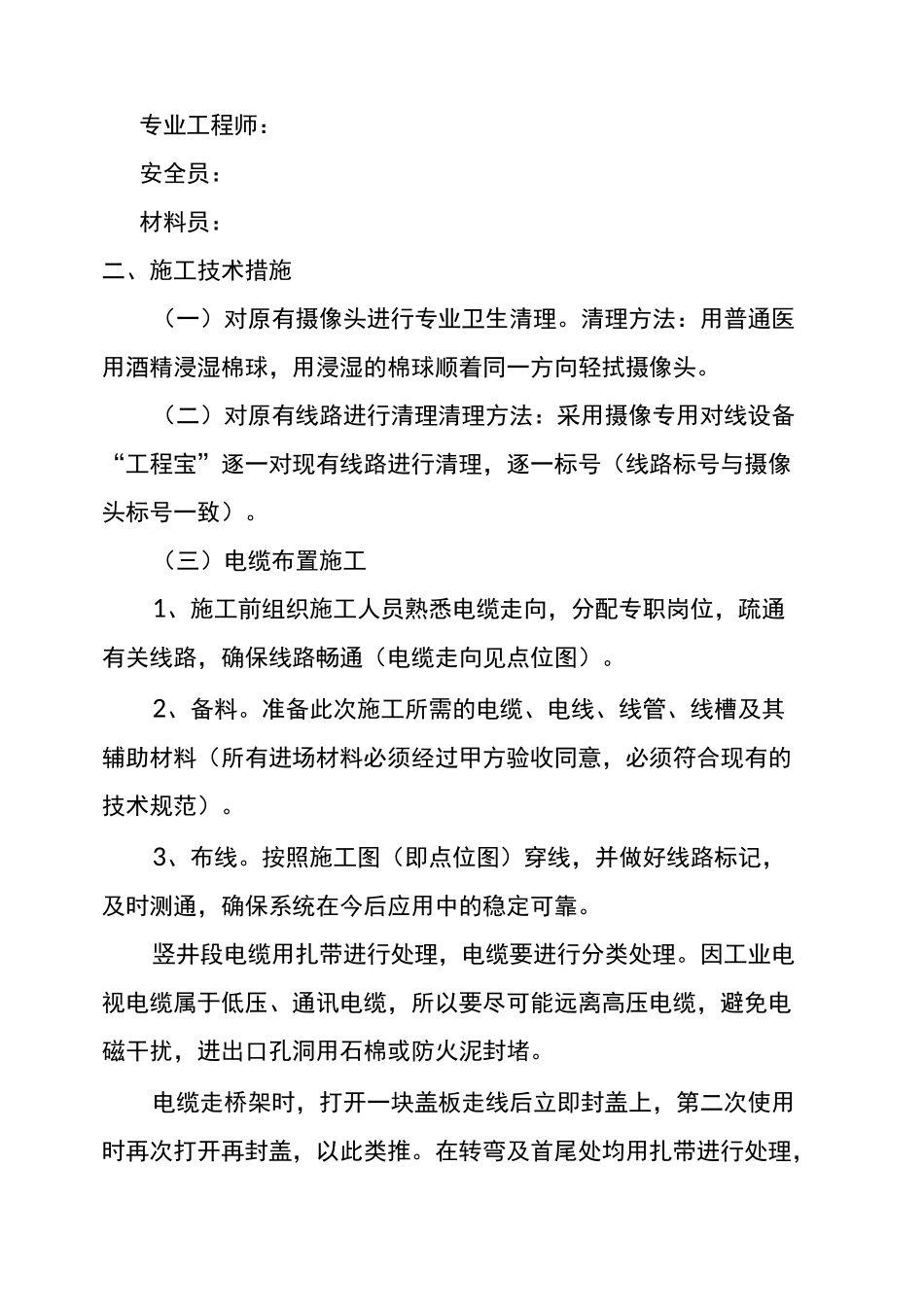

监控系统改造施工方案一、施工组织措施为了有效实施禹皇大厦监控系统改造项目，我公司特成立禹皇大厦监控系统改造项目经理部。项目经理部设有项目经理、专业工程师、质量员、安全员等成员。组织结构图如下：人员职责：项目经理：组织相关人员实施改造项目，对工程质量、工程进度及工程安全等负责。专业工程师：负责项目技术问题，主持施工方案的制定及审定施工过程中的各项技术措施，及时解决施工上存在的问题。质量员：在工程师的指导下，对工程执行情况、材料进行监督检查，及时矫正质量纰漏，整理，归纳技术档案等。安全员：负责施工中的安全监督工作，对影响安全的措施及行为及时制止。人员具体安排如下：项目经理：专业工程师：安全员：材料员：二、施工技术措施（一）对原有摄像头进行专业卫生清理。清理方法：用普通医用酒精浸湿棉球，用浸湿的棉球顺着同一方向轻拭摄像头。（二）对原有线路进行清理清理方法：采用摄像专用对线设备“工程宝”逐一对现有线路进行清理，逐一标号（线路标号与摄像头标号一致）。（三）电缆布置施工1、施工前组织施工人员熟悉电缆走向，分配专职岗位，疏通有关线路，确保线路畅通（电缆走向见点位图）。2、备料。准备此次施工所需的电缆、电线、线管、线槽及其辅助材料（所有进场材料必须经过甲方验收同意，必须符合现有的技术规范）。3、布线。按照施工图（即点位图）穿线，并做好线路标记，及时测通，确保系统在今后应用中的稳定可靠。竖井段电缆用扎带进行处理，电缆要进行分类处理。因工业电视电缆属于低压、通讯电缆，所以要尽可能远离高压电缆，避免电磁干扰，进出口孔洞用石棉或防火泥封堵。电缆走桥架时，打开一块盖板走线后立即封盖上，第二次使用时再次打开再封盖，以此类推。在转弯及首尾处均用扎带进行处理，力求平直美观，也需尽可能远离高压电缆，避免电磁干扰。控制电缆转弯处的角度，保证电缆的弯曲半径不小于电缆直径的 10 倍，电缆要有冗余以减少电缆受力，施工过程中不得用金属器具钩拉电缆以免损伤电缆。电缆明线管道采用防火线管，室外穿线管采用镀锌管。要做到横平竖直，美观大方。保证施工中电缆固定牢靠，不外露，美观。线缆在施工过程中，保护线缆外皮很重要，线缆拉不动，不能硬拉，工作端口预留 50〜150 公分的线缆，以便安装设备。另外，如有的工作端位置需要改变，我们将作局部调整，同时做好记录，及时在设计点位图上更改。（四）设备安装1、摄像机安装。根据现场实际情况，...
