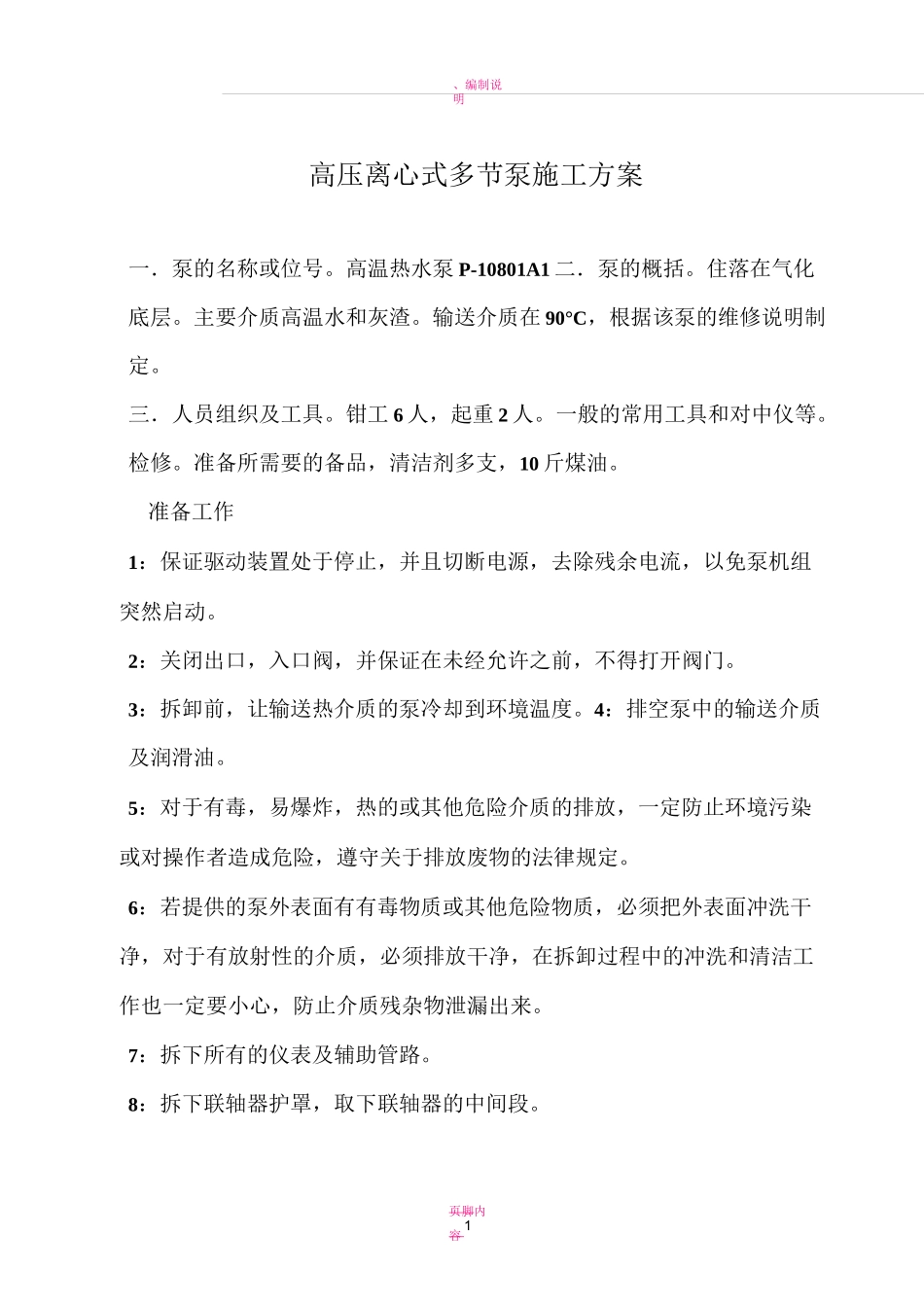

、编制说明页脚内容 1高压离心式多节泵施工方案一．泵的名称或位号。高温热水泵 P-10801A1 二．泵的概括。住落在气化底层。主要介质高温水和灰渣。输送介质在 90°C，根据该泵的维修说明制定。三．人员组织及工具。钳工 6 人，起重 2 人。一般的常用工具和对中仪等。检修。准备所需要的备品，清洁剂多支，10 斤煤油。准备工作1：保证驱动装置处于停止，并且切断电源，去除残余电流，以免泵机组突然启动。2：关闭出口，入口阀，并保证在未经允许之前，不得打开阀门。3：拆卸前，让输送热介质的泵冷却到环境温度。4：排空泵中的输送介质及润滑油。5：对于有毒，易爆炸，热的或其他危险介质的排放，一定防止环境污染或对操作者造成危险，遵守关于排放废物的法律规定。6：若提供的泵外表面有有毒物质或其他危险物质，必须把外表面冲洗干净，对于有放射性的介质，必须排放干净，在拆卸过程中的冲洗和清洁工作也一定要小心，防止介质残杂物泄漏出来。7：拆下所有的仪表及辅助管路。8：拆下联轴器护罩，取下联轴器的中间段。、编制说明贝脚内容 2泵端联轴器的拆卸贝脚内容 31：泵罩的拆卸（如果带有该部件）将驱动侧与非驱动侧的泵罩进行拆卸。、编制说明页脚内容4、编制说明贝脚内容 5、编制说明件。表 3—1注意：更换密封环时，必须保证表 3—1 匹配间隙。二、进\出口段及其他相连接止口的检查针对长期使用的泵来说，在大修期间，应对进/出口段、中段及其他连接止口进行尺寸公差及形位公差检查，不满足使用用要求的需要进行各止口修复。三、轴的检查 1：检查轴的配合尺寸及轴肩部位的清洁度，轴表面是否有刮痕、毛刺、裂纹等缺陷，可修复的需要进行修复，入严重不可修复的则必须更换心轴。2：用百分表检查轴的跳动，如果超过 0・03mm,则需要修复，修复不了则必须更换新轴。四、转子跳动的检查：叶轮做完静平衡后，对零件进行清洁，将转子零件、编制说明贝脚内容 71：安装集装密封之前，将两端密封箱体分别装上。2：检查机械密封垫压缩量是否满足密封垫要求，将密封压盖放平，用手将轴套向里推，使动环与静环接触上，然后松手，使弹簧保持自由状态，测量轴套根部到密封压盖背面的距离，然后压紧轴套，将密封压盖上的定位板放到轴套限位槽中，固定好，测量轴套根部到密封压盖背面的距离即为密封的压缩量。3：定位板放入定位槽并锁紧后，将密封部件装入泵体，带上螺母。六、轴承部件安装1：安装驱动侧、非驱动侧轴承体，把上螺母，但不要...
