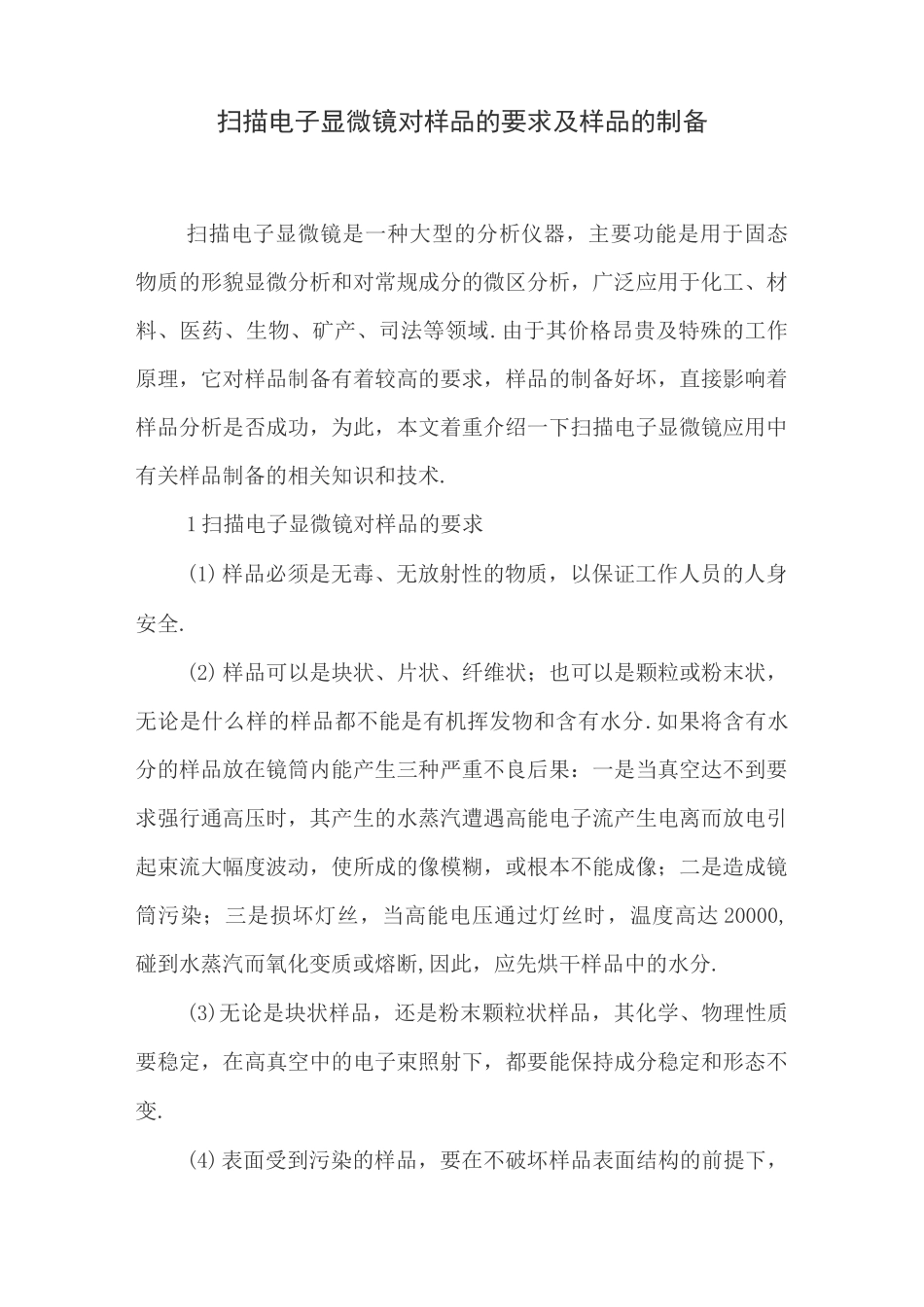

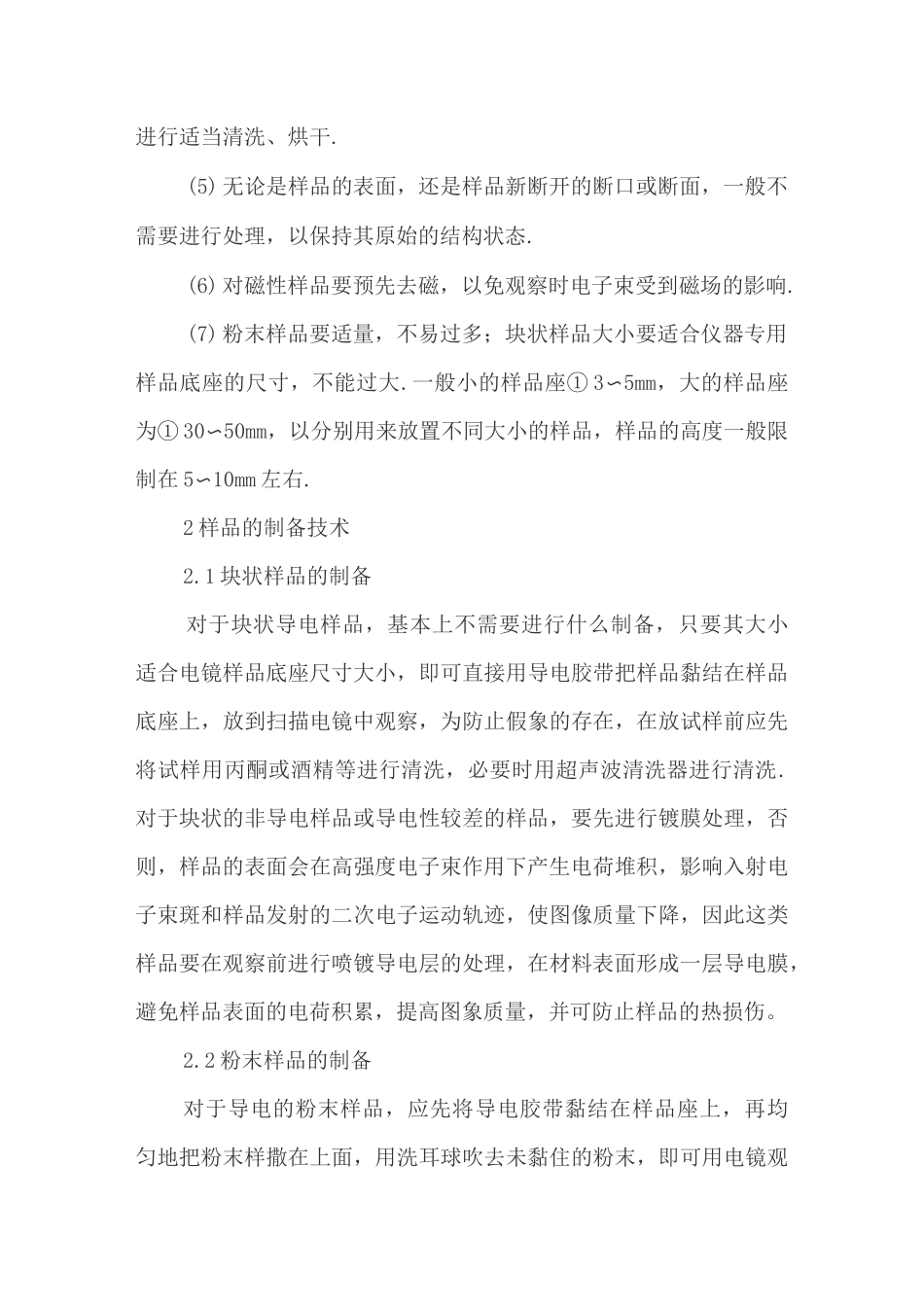

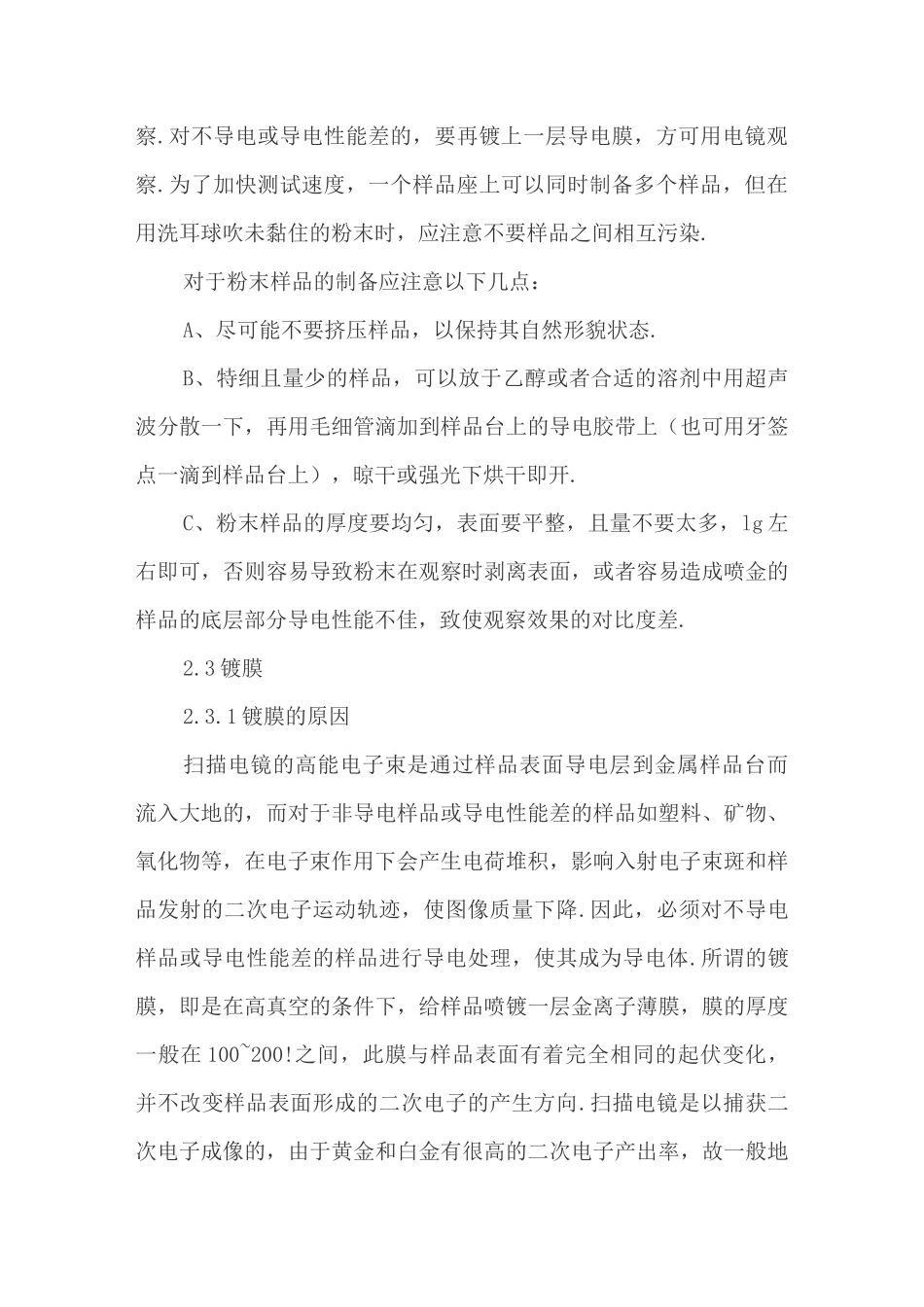

扫描电子显微镜对样品的要求及样品的制备扫描电子显微镜是一种大型的分析仪器，主要功能是用于固态物质的形貌显微分析和对常规成分的微区分析，广泛应用于化工、材料、医药、生物、矿产、司法等领域.由于其价格昂贵及特殊的工作原理，它对样品制备有着较高的要求，样品的制备好坏，直接影响着样品分析是否成功，为此，本文着重介绍一下扫描电子显微镜应用中有关样品制备的相关知识和技术.1 扫描电子显微镜对样品的要求(1) 样品必须是无毒、无放射性的物质，以保证工作人员的人身安全.(2) 样品可以是块状、片状、纤维状；也可以是颗粒或粉末状，无论是什么样的样品都不能是有机挥发物和含有水分.如果将含有水分的样品放在镜筒内能产生三种严重不良后果：一是当真空达不到要求强行通高压时，其产生的水蒸汽遭遇高能电子流产生电离而放电引起束流大幅度波动，使所成的像模糊，或根本不能成像；二是造成镜筒污染；三是损坏灯丝，当高能电压通过灯丝时，温度高达 20000,碰到水蒸汽而氧化变质或熔断,因此，应先烘干样品中的水分.(3)无论是块状样品，还是粉末颗粒状样品，其化学、物理性质要稳定，在高真空中的电子束照射下，都要能保持成分稳定和形态不变.(4)表面受到污染的样品，要在不破坏样品表面结构的前提下，进行适当清洗、烘干.(5) 无论是样品的表面，还是样品新断开的断口或断面，一般不需要进行处理，以保持其原始的结构状态.(6) 对磁性样品要预先去磁，以免观察时电子束受到磁场的影响.(7) 粉末样品要适量，不易过多；块状样品大小要适合仪器专用样品底座的尺寸，不能过大.一般小的样品座① 3〜5mm，大的样品座为① 30〜50mm，以分别用来放置不同大小的样品，样品的高度一般限制在 5〜10mm 左右.2 样品的制备技术2.1 块状样品的制备对于块状导电样品，基本上不需要进行什么制备，只要其大小适合电镜样品底座尺寸大小，即可直接用导电胶带把样品黏结在样品底座上，放到扫描电镜中观察，为防止假象的存在，在放试样前应先将试样用丙酮或酒精等进行清洗，必要时用超声波清洗器进行清洗.对于块状的非导电样品或导电性较差的样品，要先进行镀膜处理，否则，样品的表面会在高强度电子束作用下产生电荷堆积，影响入射电子束斑和样品发射的二次电子运动轨迹，使图像质量下降，因此这类样品要在观察前进行喷镀导电层的处理，在材料表面形成一层导电膜，避免样品表面的电荷积累，提高图象质量，并可防止样品的热损伤。2.2 粉末样品的制备对...
