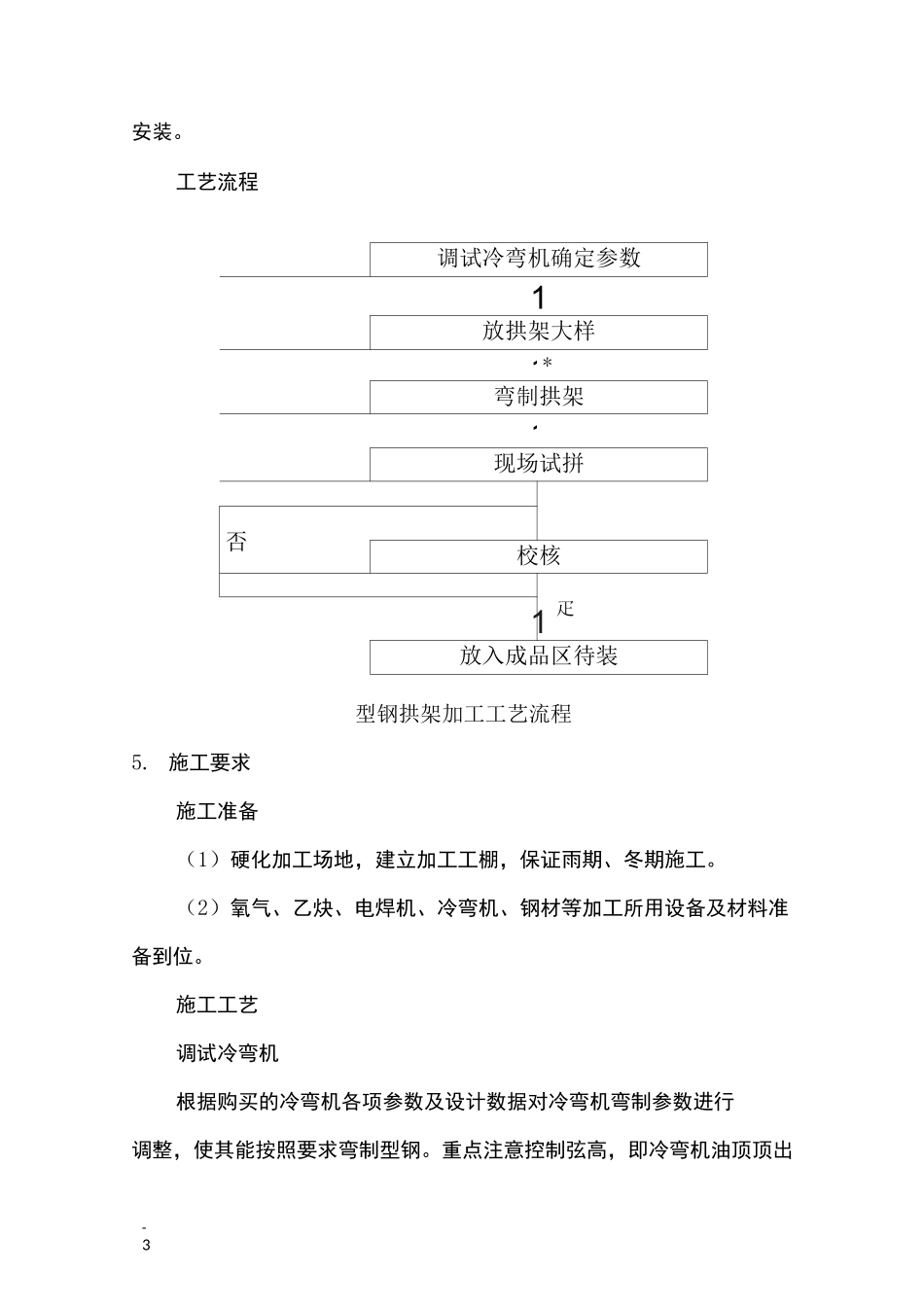

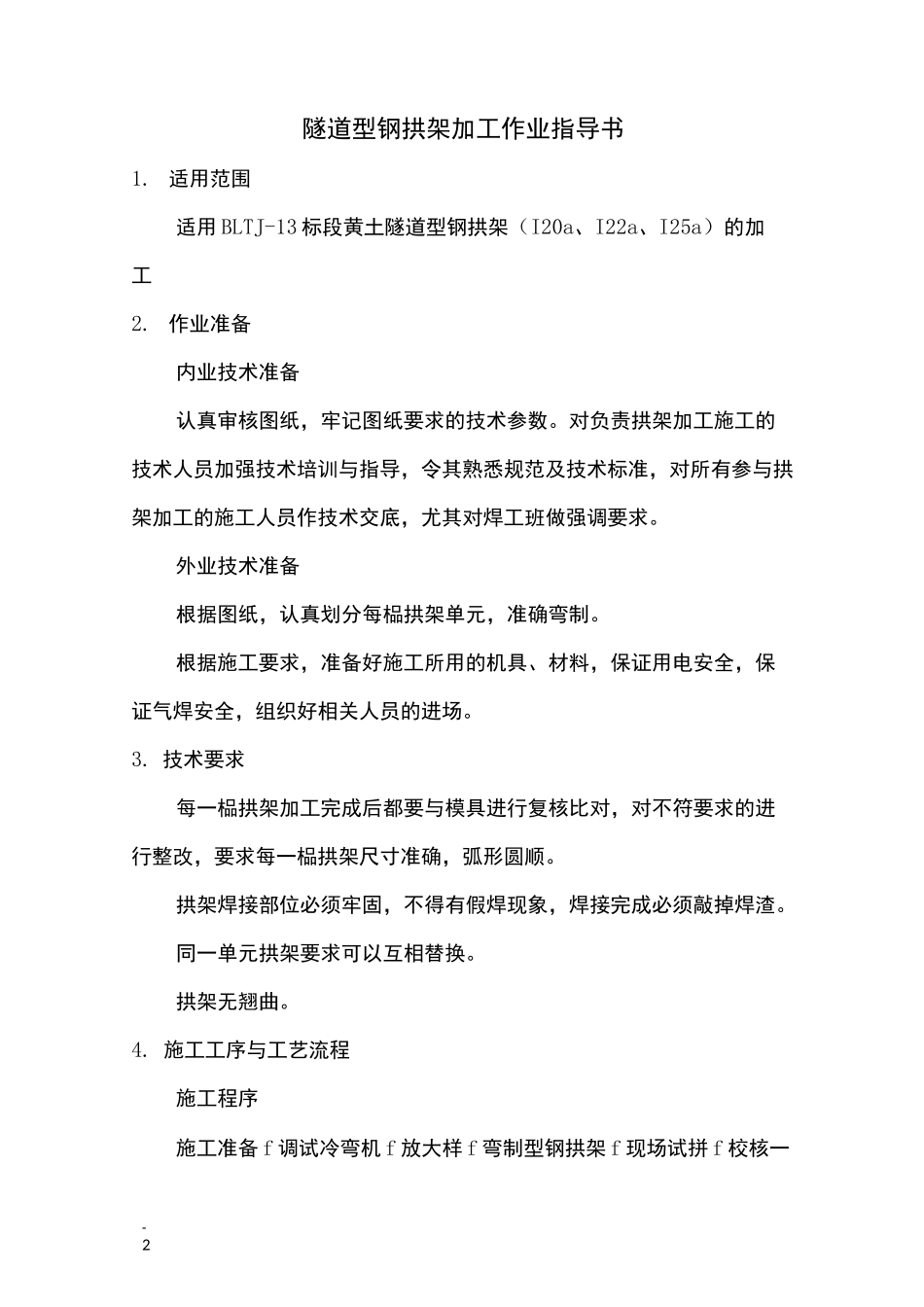

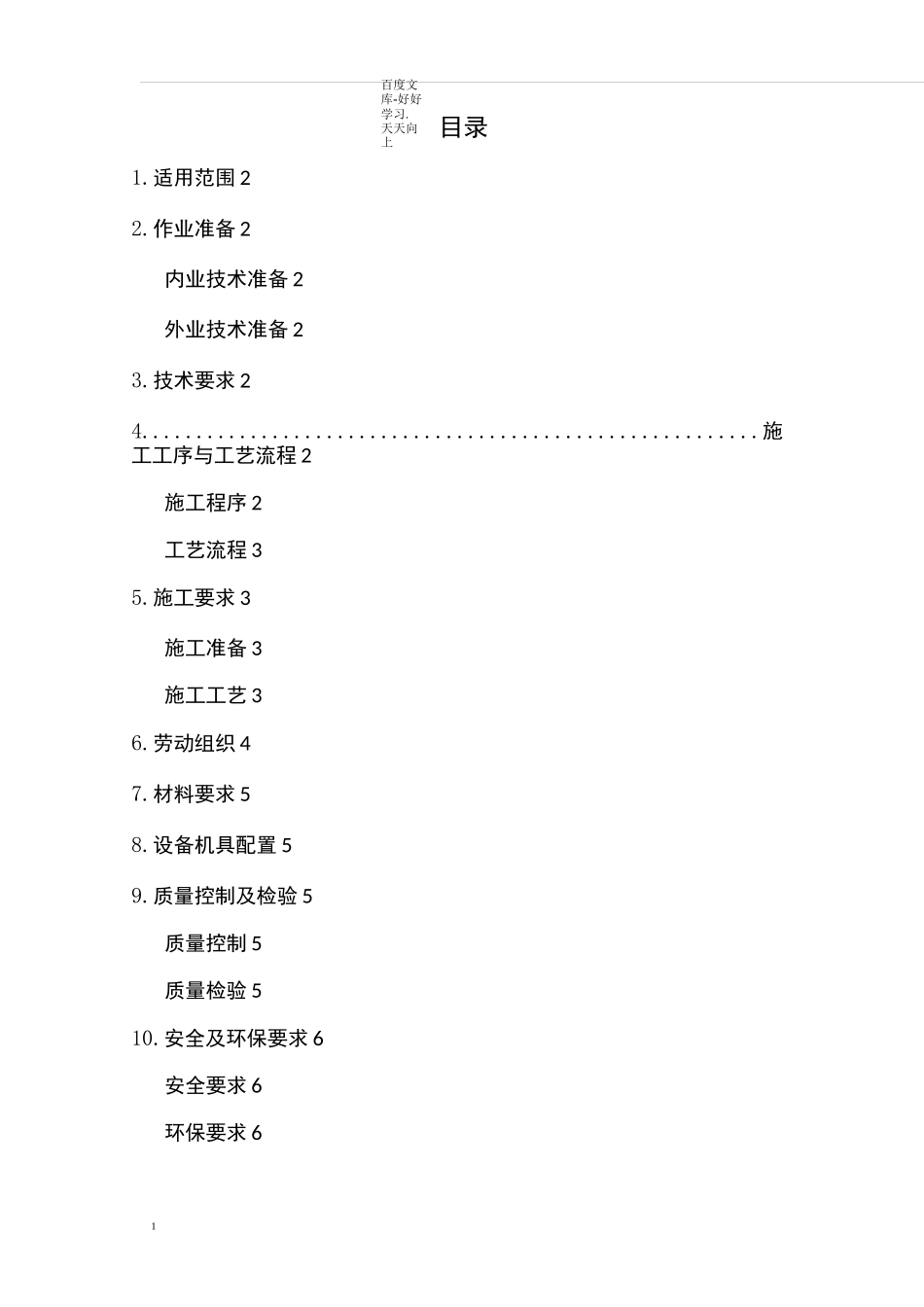

百度文库-好好学习.天天向上1目录1.适用范围 22.作业准备 2内业技术准备 2外业技术准备 23.技术要求 24.........................................................施工工序与工艺流程 2施工程序 2工艺流程 35.施工要求 3施工准备 3施工工艺 36.劳动组织 47.材料要求 58.设备机具配置 59.质量控制及检验 5质量控制 5质量检验 510.安全及环保要求 6安全要求 6环保要求 6-2隧道型钢拱架加工作业指导书1. 适用范围适用 BLTJ-13 标段黄土隧道型钢拱架（I20a、I22a、I25a）的加工2. 作业准备内业技术准备认真审核图纸，牢记图纸要求的技术参数。对负责拱架加工施工的技术人员加强技术培训与指导，令其熟悉规范及技术标准，对所有参与拱架加工的施工人员作技术交底，尤其对焊工班做强调要求。外业技术准备根据图纸，认真划分每榀拱架单元，准确弯制。根据施工要求，准备好施工所用的机具、材料，保证用电安全，保证气焊安全，组织好相关人员的进场。3. 技术要求每一榀拱架加工完成后都要与模具进行复核比对，对不符要求的进行整改，要求每一榀拱架尺寸准确，弧形圆顺。拱架焊接部位必须牢固，不得有假焊现象，焊接完成必须敲掉焊渣。同一单元拱架要求可以互相替换。拱架无翘曲。4. 施工工序与工艺流程施工程序施工准备 f 调试冷弯机 f 放大样 f 弯制型钢拱架 f 现场试拼 f 校核一-3安装。工艺流程调试冷弯机确定参数1放拱架大样1*弯制拱架1现场试拼否校核疋1放入成品区待装型钢拱架加工工艺流程5. 施工要求施工准备（1）硬化加工场地，建立加工工棚，保证雨期、冬期施工。（2）氧气、乙炔、电焊机、冷弯机、钢材等加工所用设备及材料准备到位。施工工艺调试冷弯机根据购买的冷弯机各项参数及设计数据对冷弯机弯制参数进行调整，使其能按照要求弯制型钢。重点注意控制弦高，即冷弯机油顶顶出-4长度，该处直接影响弯制型钢的线型。根据不同的机器型号，弦高可能与理论计算时的高度有很大出入，一定注意。放样在硬化的场地上，根据设计按照 1:1 放出大样，以便加工出的第一榀拱架根据大样进行调整。拱架制作第一榀型钢拱架弯制后，根据大样图进行调整，调整后的拱架直接制作成校核平台，后续加工的拱架直接架于平台上进行比对。拱架加工时，必须做到尺寸准确，弧形圆顺；焊接成型时，应沿钢架两侧对称进行，连接钢板处要求相邻两节轴线一致，连接孔位置要准，以保证连接准确。拱架应无扭曲翘曲现象，接头连接要求每...
