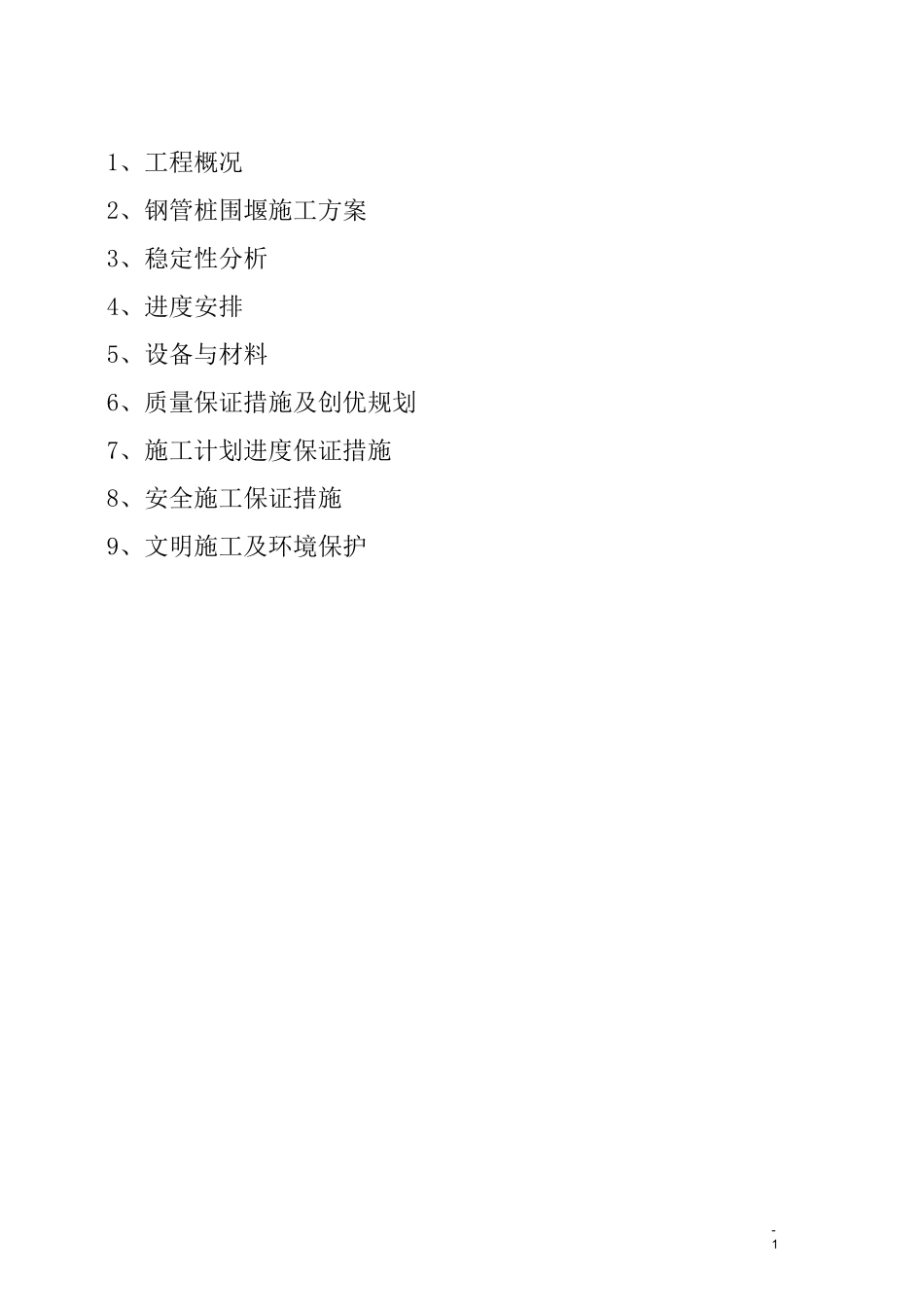

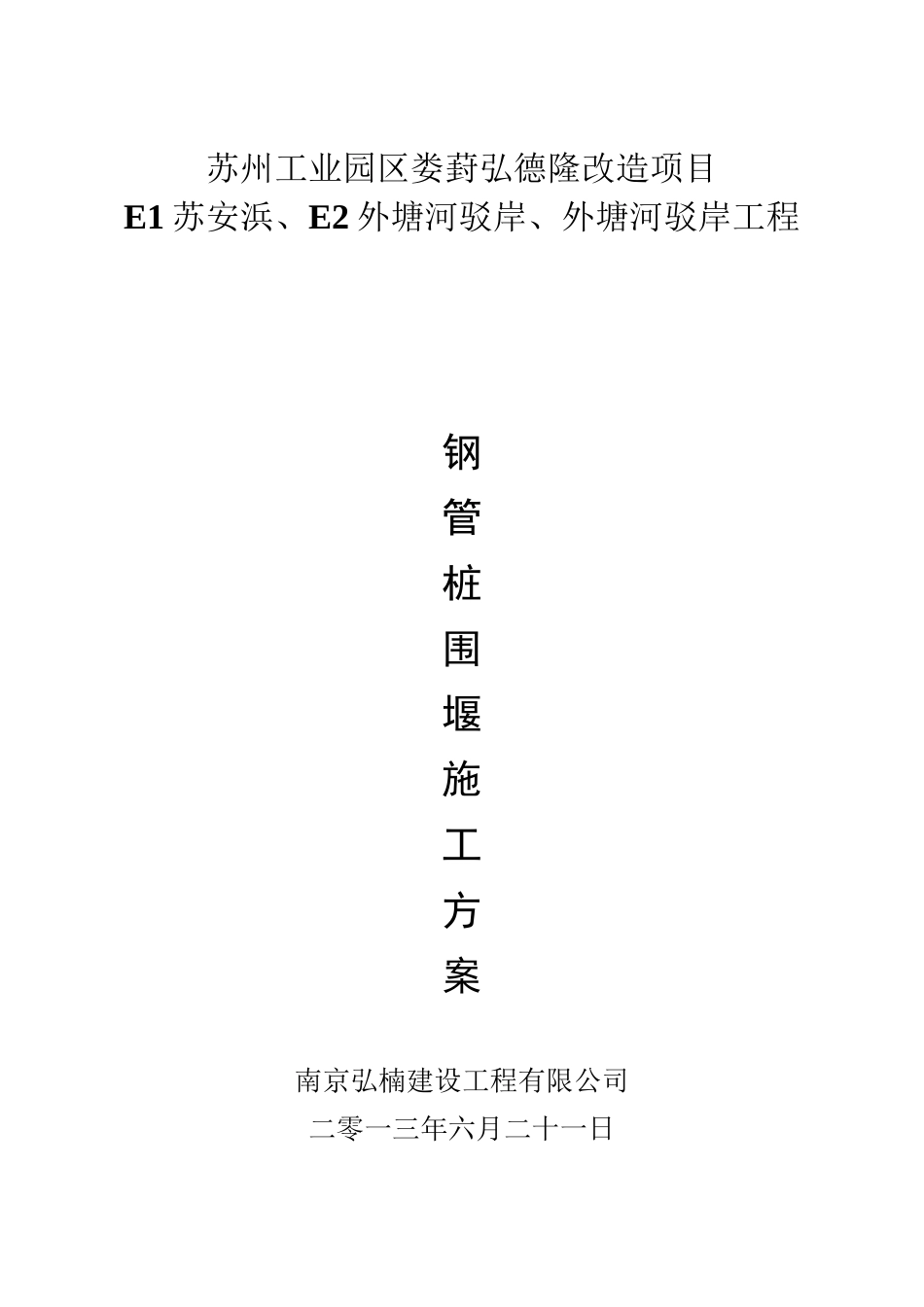

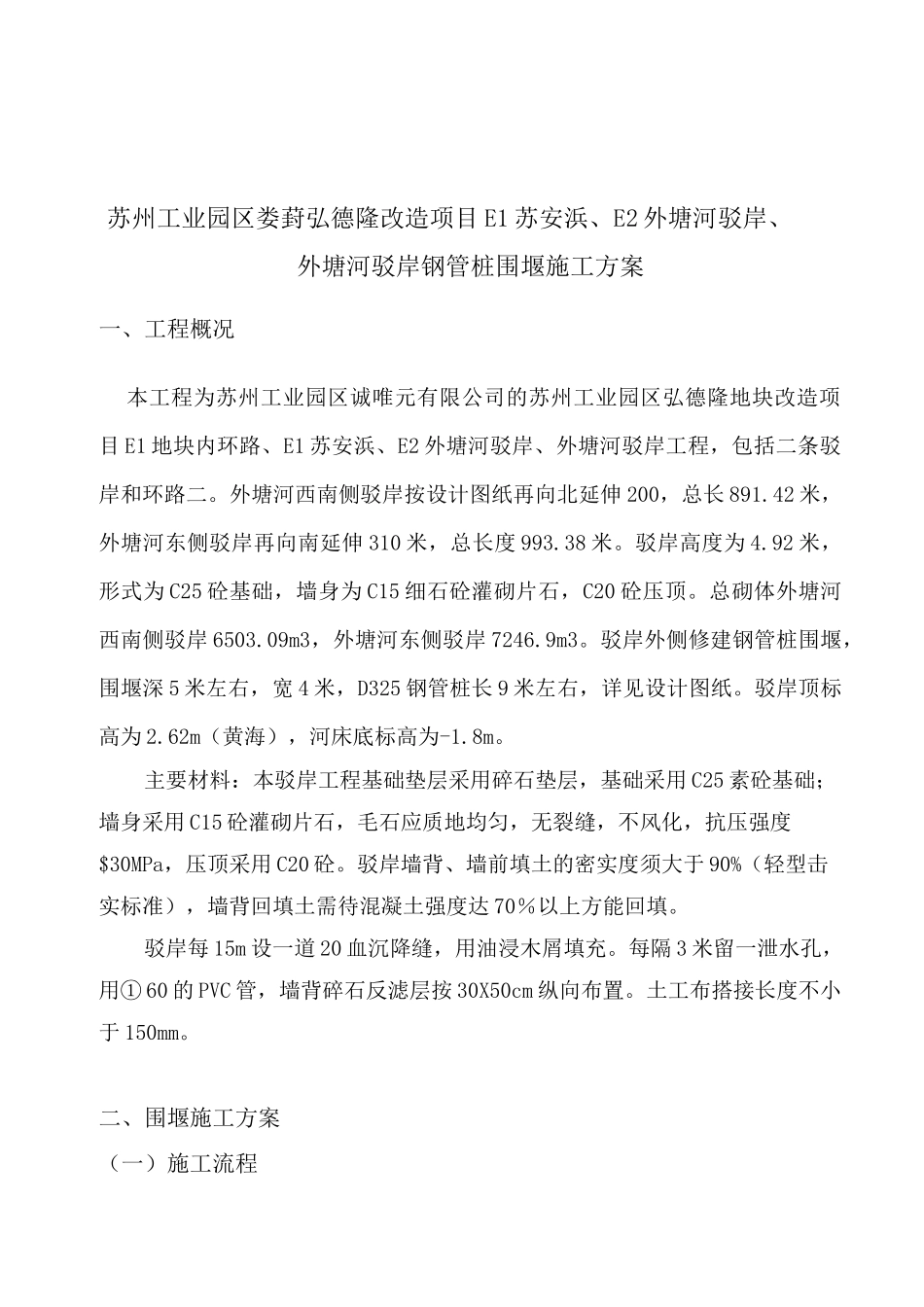

苏州工业园区娄葑弘德隆改造项目E1 苏安浜、E2 外塘河驳岸、外塘河驳岸工程钢管桩围堰施工方案南京弘楠建设工程有限公司二零一三年六月二十一日-11、工程概况2、钢管桩围堰施工方案3、稳定性分析4、进度安排5、设备与材料6、质量保证措施及创优规划7、施工计划进度保证措施8、安全施工保证措施9、文明施工及环境保护苏州工业园区娄葑弘德隆改造项目 E1 苏安浜、E2 外塘河驳岸、外塘河驳岸钢管桩围堰施工方案一、工程概况本工程为苏州工业园区诚唯元有限公司的苏州工业园区弘德隆地块改造项目 E1 地块内环路、E1 苏安浜、E2 外塘河驳岸、外塘河驳岸工程，包括二条驳岸和环路二。外塘河西南侧驳岸按设计图纸再向北延伸 200，总长 891.42 米，外塘河东侧驳岸再向南延伸 310 米，总长度 993.38 米。驳岸高度为 4.92 米，形式为 C25 砼基础，墙身为 C15 细石砼灌砌片石，C20 砼压顶。总砌体外塘河西南侧驳岸 6503.09m3，外塘河东侧驳岸 7246.9m3。驳岸外侧修建钢管桩围堰，围堰深 5 米左右，宽 4 米，D325 钢管桩长 9 米左右，详见设计图纸。驳岸顶标高为 2.62m（黄海），河床底标高为-1.8m。主要材料：本驳岸工程基础垫层采用碎石垫层，基础采用 C25 素砼基础；墙身采用 C15 砼灌砌片石，毛石应质地均匀，无裂缝，不风化，抗压强度$30MPa，压顶采用 C20 砼。驳岸墙背、墙前填土的密实度须大于 90%（轻型击实标准），墙背回填土需待混凝土强度达 70％以上方能回填。驳岸每 15m 设一道 20 血沉降缝，用油浸木屑填充。每隔 3 米留一泄水孔，用① 60 的 PVC 管，墙背碎石反滤层按 30X50cm 纵向布置。土工布搭接长度不小于 150mm。二、围堰施工方案（一）施工流程本工程开工后，在进行必要的施工统筹准备工作后，工程施工将从水、陆两个方面同时展开流水施工。具体如下：陆上：平整场地、材料进场、竹篱片组装。水上：施工测量放线、围堰清淤、打桩、安放竹帘、焊接"16钢筋、填筑坝体、抛土护坡、抽水、修整内外边坡、围堰维护围堰拆除等施工。根据现场实际情况，先围筑河道外侧的围堰，后筑的内侧围堰，其目的是便于设备在施工范施亠准 I'I-测量放围堰填肿坡施工围堰抽围堰维护-3-围堰拆除其主要的施工流程为：放样---河底浮淤清除---放样---水上打钢管桩---前后挂竹帘片及土工布---双壁联系加固---堰体填土---速度控制的抽水---施工期间围堰的日常养护---围堰拆除。围堰主体支撑采用两排外径 32....
