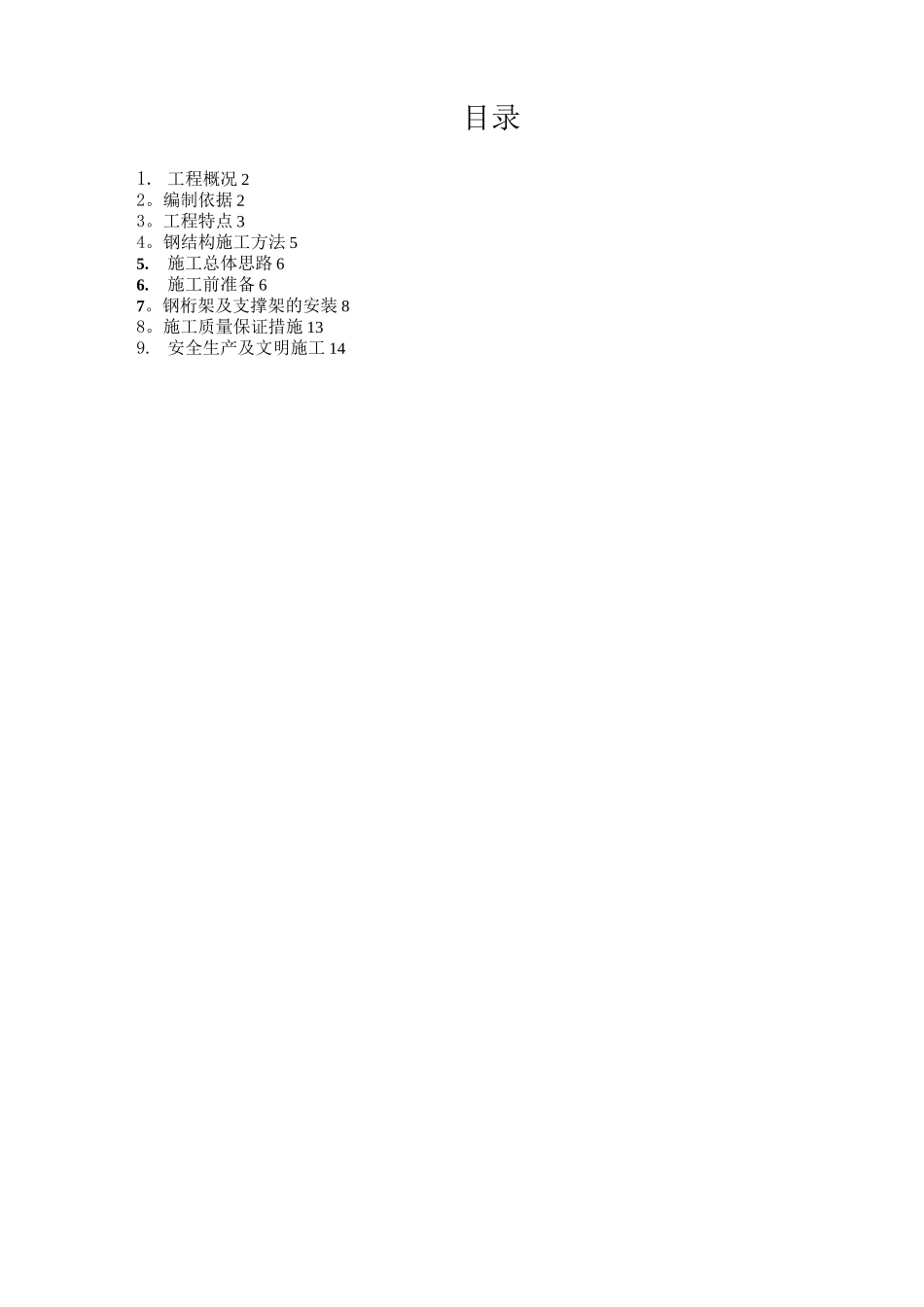

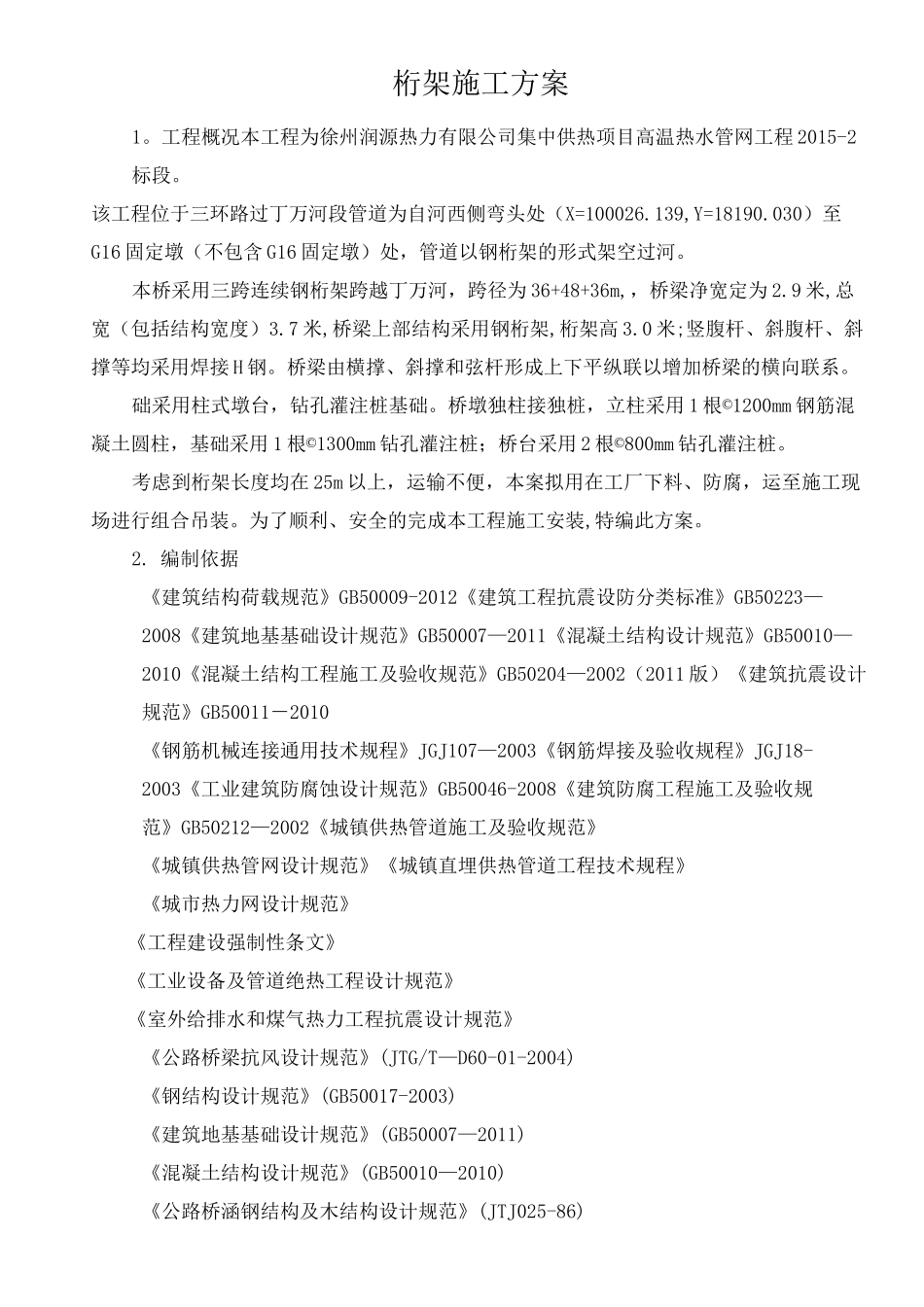

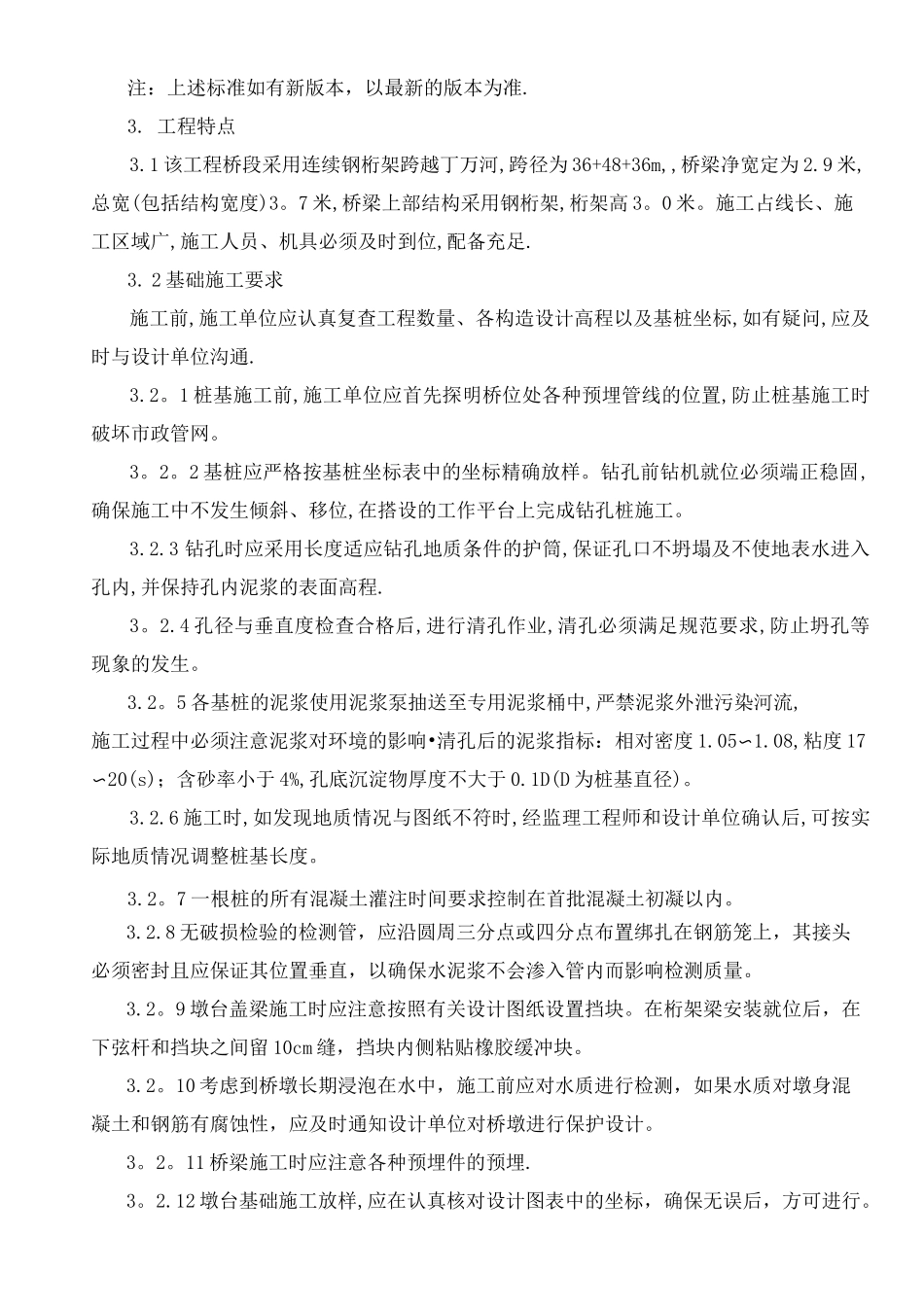

目录1. 工程概况 22。编制依据 23。工程特点 34。钢结构施工方法 55.施工总体思路 66.施工前准备 67。钢桁架及支撑架的安装 88。施工质量保证措施 139. 安全生产及文明施工 14桁架施工方案1。工程概况本工程为徐州润源热力有限公司集中供热项目高温热水管网工程 2015-2标段。该工程位于三环路过丁万河段管道为自河西侧弯头处（X=100026.139,Y=18190.030）至G16 固定墩（不包含 G16 固定墩）处，管道以钢桁架的形式架空过河。本桥采用三跨连续钢桁架跨越丁万河，跨径为 36+48+36m,，桥梁净宽定为 2.9 米,总宽（包括结构宽度）3.7 米,桥梁上部结构采用钢桁架,桁架高 3.0 米;竖腹杆、斜腹杆、斜撑等均采用焊接 H 钢。桥梁由横撑、斜撑和弦杆形成上下平纵联以增加桥梁的横向联系。础采用柱式墩台，钻孔灌注桩基础。桥墩独柱接独桩，立柱采用 1 根©1200mm 钢筋混凝土圆柱，基础采用 1 根©1300mm 钻孔灌注桩；桥台采用 2 根©800mm 钻孔灌注桩。考虑到桁架长度均在 25m 以上，运输不便，本案拟用在工厂下料、防腐，运至施工现场进行组合吊装。为了顺利、安全的完成本工程施工安装,特编此方案。2. 编制依据《建筑结构荷载规范》GB50009-2012《建筑工程抗震设防分类标准》GB50223—2008《建筑地基基础设计规范》GB50007—2011《混凝土结构设计规范》GB50010—2010《混凝土结构工程施工及验收规范》GB50204—2002（2011 版）《建筑抗震设计规范》GB50011－2010《钢筋机械连接通用技术规程》JGJ107—2003《钢筋焊接及验收规程》JGJ18-2003《工业建筑防腐蚀设计规范》GB50046-2008《建筑防腐工程施工及验收规范》GB50212—2002《城镇供热管道施工及验收规范》《城镇供热管网设计规范》《城镇直埋供热管道工程技术规程》《城市热力网设计规范》《工程建设强制性条文》《工业设备及管道绝热工程设计规范》《室外给排水和煤气热力工程抗震设计规范》《公路桥梁抗风设计规范》(JTG/T—D60-01-2004)《钢结构设计规范》(GB50017-2003)《建筑地基基础设计规范》(GB50007—2011)《混凝土结构设计规范》(GB50010—2010)《公路桥涵钢结构及木结构设计规范》(JTJ025-86)注：上述标准如有新版本，以最新的版本为准.3. 工程特点3.1 该工程桥段采用连续钢桁架跨越丁万河,跨径为 36+48+36m,,桥梁净宽定为 2.9 米,总宽(包括结构宽度)3。7 米,桥梁上部结构采用钢桁架,桁架高 3。0 米。施工占线长、施工区域广,施工人员、机具必须...
