电动阀操作说明VIP免费

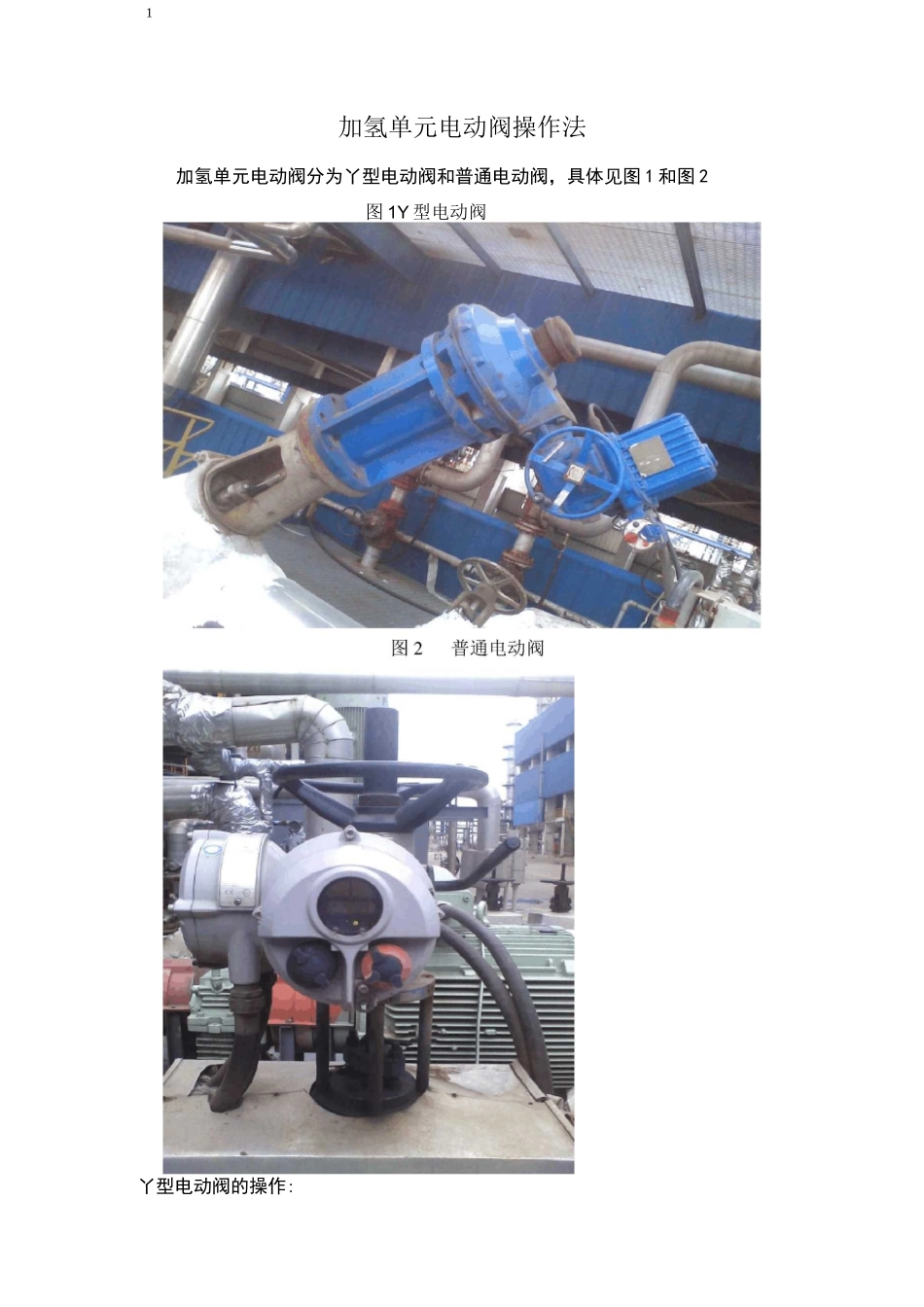

电动阀操作说明_第1页
1/6

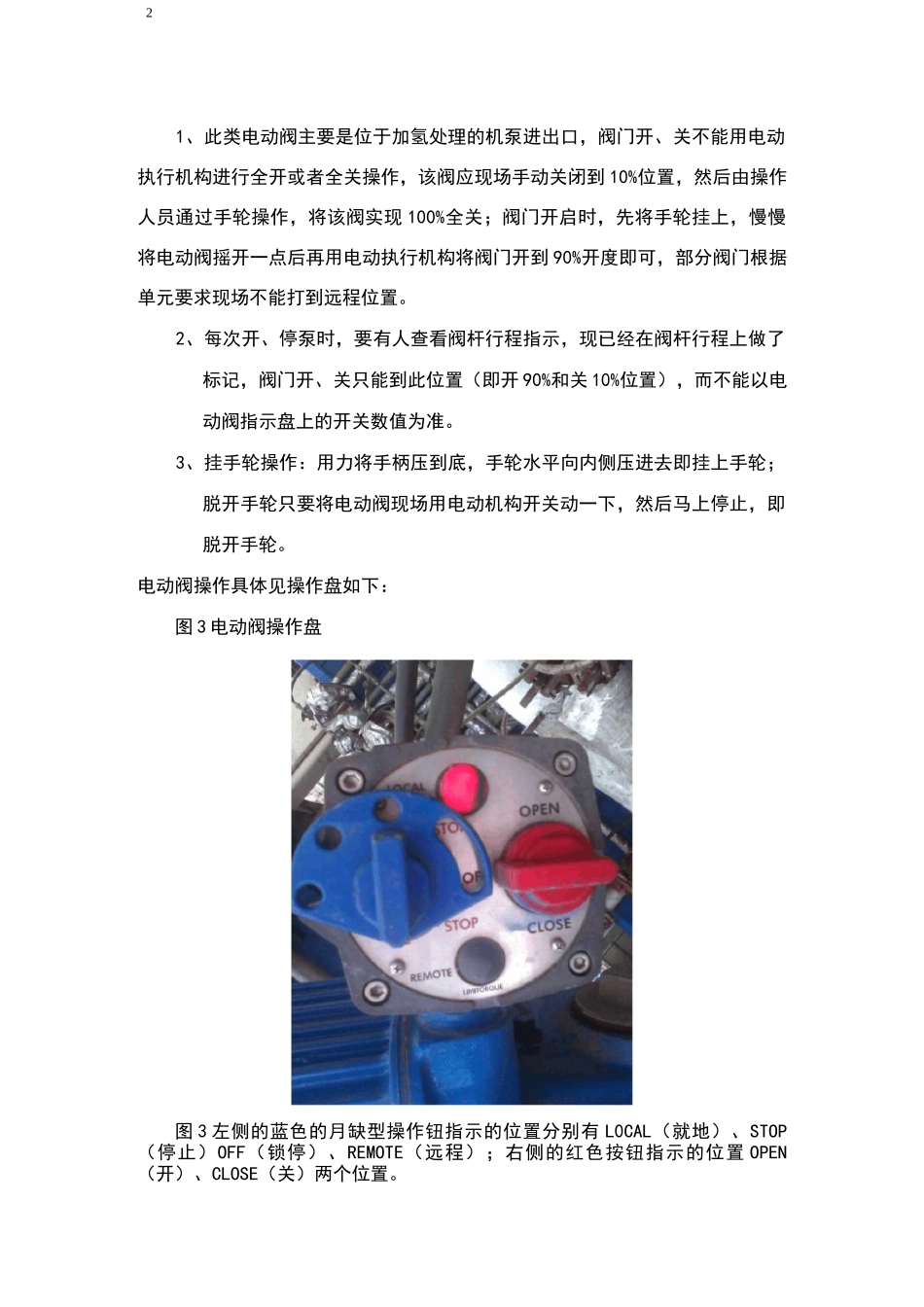

电动阀操作说明_第2页
2/6

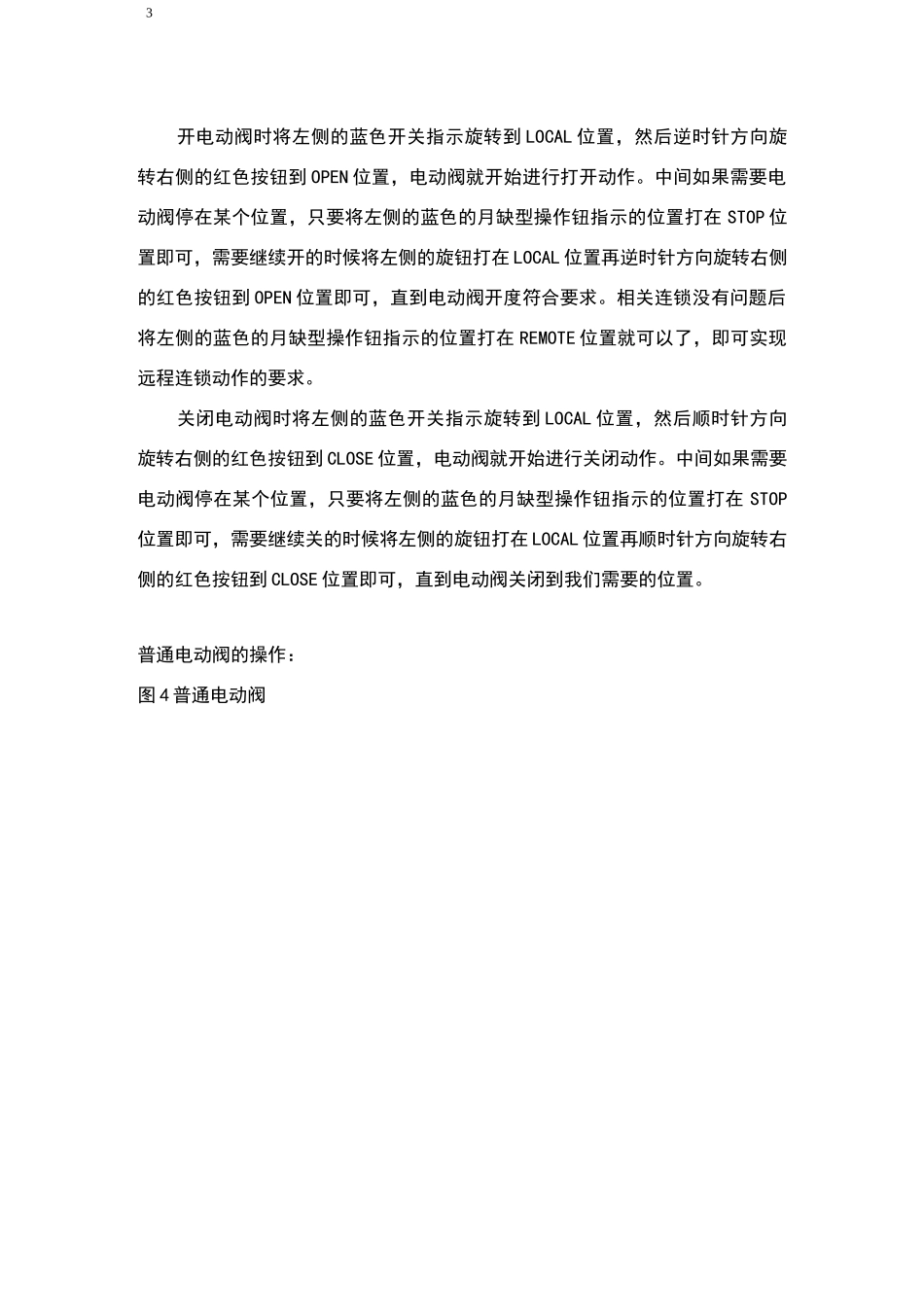

电动阀操作说明_第3页
3/6
1加氢单元电动阀操作法加氢单元电动阀分为丫型电动阀和普通电动阀,具体见图 1 和图 2图 1Y 型电动阀丫型电动阀的操作:21、此类电动阀主要是位于加氢处理的机泵进出口,阀门开、关不能用电动执行机构进行全开或者全关操作,该阀应现场手动关闭到 10%位置,然后由操作人员通过手轮操作,将该阀实现 100%全关;阀门开启时,先将手轮挂上,慢慢将电动阀摇开一点后再用电动执行机构将阀门开到 90%开度即可,部分阀门根据单元要求现场不能打到远程位置。2、每次开、停泵时,要有人查看阀杆行程指示,现已经在阀杆行程上做了标记,阀门开、关只能到此位置(即开 90%和关 10%位置),而不能以电动阀指示盘上的开关数值为准。3、挂手轮操作:用力将手柄压到底,手轮水平向内侧压进去即挂上手轮;脱开手轮只要将电动阀现场用电动机构开关动一下,然后马上停止,即脱开手轮。电动阀操作具体见操作盘如下:图 3 电动阀操作盘图 3 左侧的蓝色的月缺型操作钮指示的位置分别有 L0CAL(就地)、STOP(停止)OFF(锁停)、REMOTE(远程);右侧的红色按钮指示的位置 OPEN(开)、CLOSE(关)两个位置。3开电动阀时将左侧的蓝色开关指示旋转到 LOCAL 位置,然后逆时针方向旋转右侧的红色按钮到 OPEN 位置,电动阀就开始进行打开动作。中间如果需要电动阀停在某个位置,只要将左侧的蓝色的月缺型操作钮指示的位置打在 STOP 位置即可,需要继续开的时候将左侧的旋钮打在 LOCAL 位置再逆时针方向旋转右侧的红色按钮到 OPEN 位置即可,直到电动阀开度符合要求。相关连锁没有问题后将左侧的蓝色的月缺型操作钮指示的位置打在 REMOTE 位置就可以了,即可实现远程连锁动作的要求。关闭电动阀时将左侧的蓝色开关指示旋转到 LOCAL 位置,然后顺时针方向旋转右侧的红色按钮到 CLOSE 位置,电动阀就开始进行关闭动作。中间如果需要电动阀停在某个位置,只要将左侧的蓝色的月缺型操作钮指示的位置打在 STOP位置即可,需要继续关的时候将左侧的旋钮打在 LOCAL 位置再顺时针方向旋转右侧的红色按钮到 CLOSE 位置即可,直到电动阀关闭到我们需要的位置。普通电动阀的操作:图 4 普通电动阀41、每次开、关电动阀时,要查看阀杆行程指示与表盘上指示是否一致,如果不一致应该以电动阀阀杆指示为准,见图 7。2、挂手轮操作:用力将手柄下压到底,旋转手轮即可进行手动操作;脱开手轮只要将电动阀现场用电动机构开关动一下,然后马上停止,即脱...
