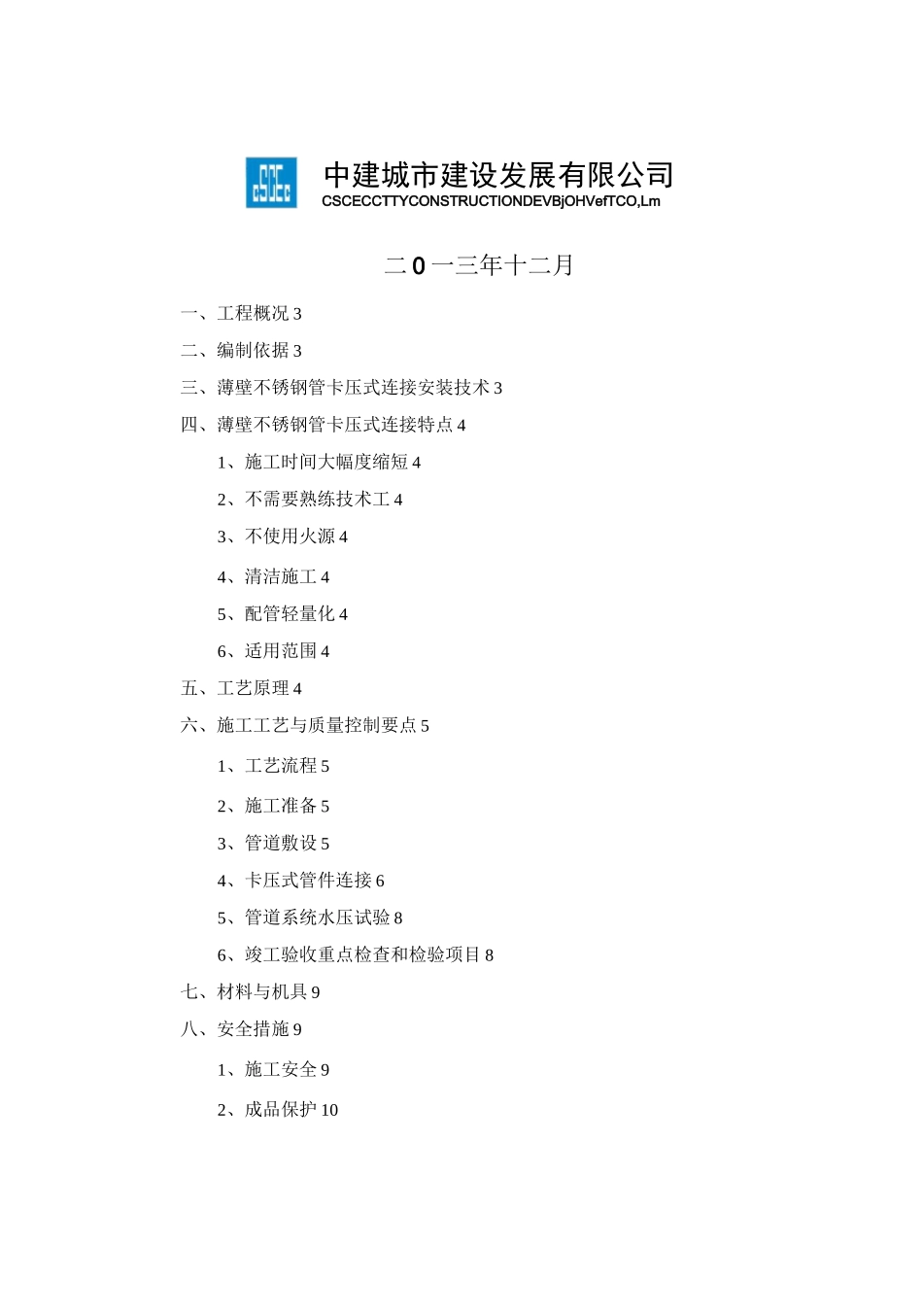

镇江科创园三期-丁卯精英公寓配套用房项目十项新技术应用总结之薄壁金属管道新型连接方式中建城市建设发展有限公司CSCECCTTYCONSTRUCTIONDEVBjOHVefTCO,Lm二 0 一三年十二月一、工程概况 3二、编制依据 3三、薄壁不锈钢管卡压式连接安装技术 3四、薄壁不锈钢管卡压式连接特点 41、施工时间大幅度缩短 42、不需要熟练技术工 43、不使用火源 44、清洁施工 45、配管轻量化 46、适用范围 4五、工艺原理 4六、施工工艺与质量控制要点 51、工艺流程 52、施工准备 53、管道敷设 54、卡压式管件连接 65、管道系统水压试验 86、竣工验收重点检查和检验项目 8七、材料与机具 9八、安全措施 91、施工安全 92、成品保护 10九、环保措施 11十、质量控制 11十一、经济效益分析 12十二、应用体会 12十三、施工图片 13一、工程概况本项目自来水系统、热水系统、中水给水系统均采用 SUS304 单卡压式薄壁不锈钢管,采用单卡压式连接。管材用量达 8000 余米。新技术应用范围统计表楼层系统数量（M）-2F给水系统、热水系统560-1F给水系统、热水系统17601F给水系统、热水系统、中水系统17742F给水系统、热水系统、中水系统18203F给水系统、热水系统、中水系统19204F给水系统、热水系统、中水系统19255F给水系统、热水系统、中水系统926二、编制依据序号名称编号1镇江科创园三期-丁卯精英公寓配套用房项目给排水施工图纸2建筑给水排水及采暖工程施工质量验收规范GB50242-20024施工现场安全质量保证体系DG/TJ08-1201-20055建筑工程施工现场供用电安全规范GB50194-936建筑机械使用安全技术规程JGJ33-20017施工现场临时用电安全技术规范JGJ46-2005三、薄壁不锈钢管卡压式连接安装技术薄壁不锈钢管是我国近年发展起来的高档次新颖建筑材料,它可用于给水、热水、饮用纯净水等工程,具有重量轻、力学性能好、使用寿命长、摩阻系数小、不易产生二次污染等优点,应用前景广阔。随着薄壁不锈钢管安装施工技术的不断提高,以卡压式连接为主的施工工艺也得到广泛应用,它是以带有特种密封圈的承口管件连接管道,用专用工具压紧管口而起密封和紧固作用的一种连接方式。薄壁不锈钢管卡压连接管件的端部 U 型槽内装有 0 型密封圈，安装时将不锈钢管插入管件中,用专用压钳卡压管件端部,使不锈钢水管和管件端部同时收缩（外小里大，表面形成六角形），从而达到连接强度，并满足密封要求。四、薄壁不锈钢管卡压式连接特点1、施工时间大幅度缩短管子插入管件...
