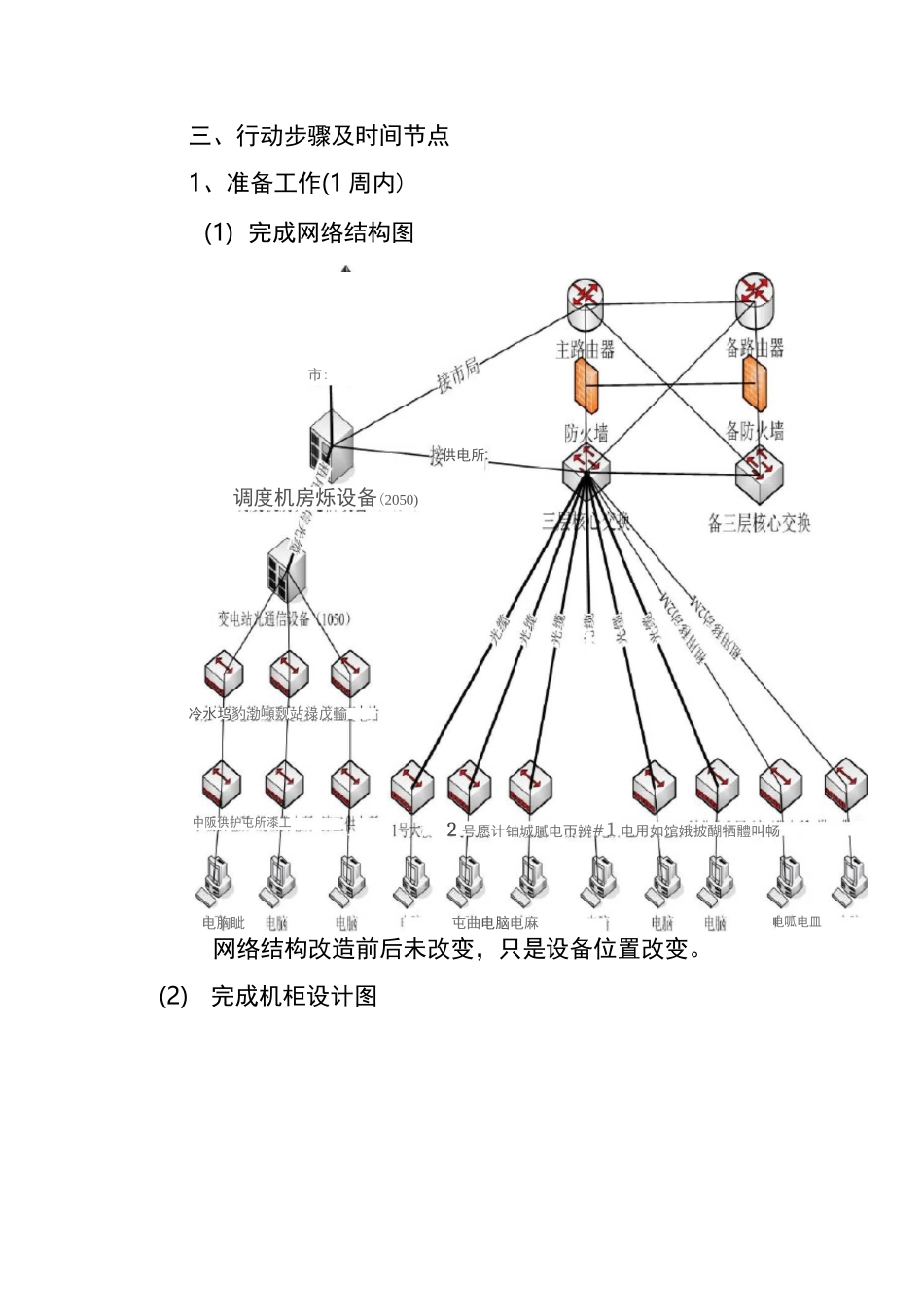

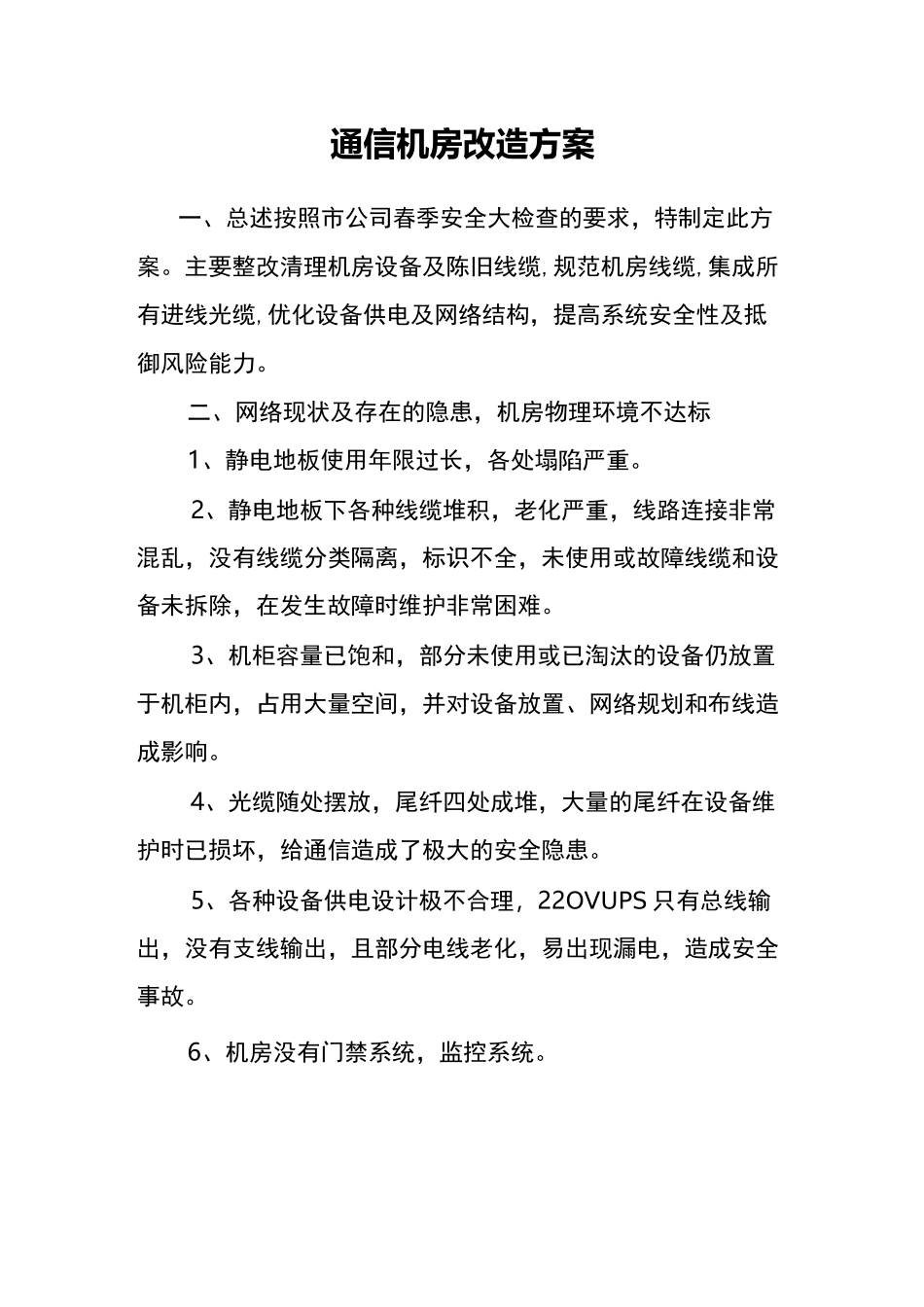

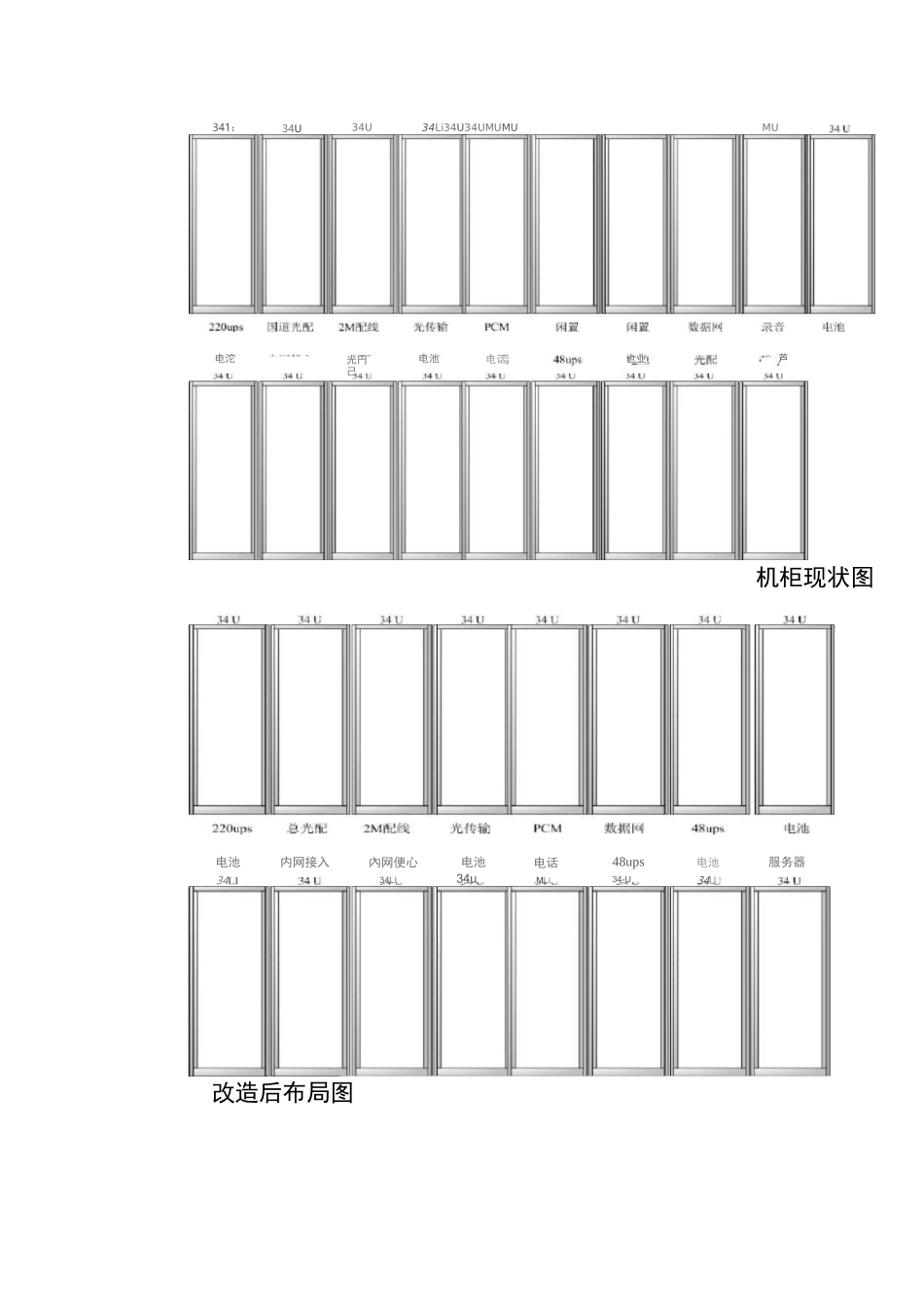

通信机房改造方案一、总述按照市公司春季安全大检查的要求，特制定此方案。主要整改清理机房设备及陈旧线缆,规范机房线缆,集成所有进线光缆,优化设备供电及网络结构，提高系统安全性及抵御风险能力。二、网络现状及存在的隐患，机房物理环境不达标1、静电地板使用年限过长，各处塌陷严重。2、静电地板下各种线缆堆积，老化严重，线路连接非常混乱，没有线缆分类隔离，标识不全，未使用或故障线缆和设备未拆除，在发生故障时维护非常困难。3、机柜容量已饱和，部分未使用或已淘汰的设备仍放置于机柜内，占用大量空间，并对设备放置、网络规划和布线造成影响。4、光缆随处摆放，尾纤四处成堆，大量的尾纤在设备维护时已损坏，给通信造成了极大的安全隐患。5、各种设备供电设计极不合理，22OVUPS 只有总线输出，没有支线输出，且部分电线老化，易出现漏电，造成安全事故。6、机房没有门禁系统，监控系统。三、行动步骤及时间节点1、准备工作(1 周内)(1) 完成网络结构图网络结构改造前后未改变，只是设备位置改变。(2)完成机柜设计图市:电呱电皿屯曲电脑电麻电胸眦供电所调度机房烁设备(2050)冷水坞豹渤噸觌站祿戊輸中阪供护屯所漆工2 号愿计铀城膩电帀辨#1 电用如馆娥披醐牺體叫畅机柜现状图改造后布局图341：34U34U34Li34U34UMUMUMU电沱电池也业光円己电话芦内网接入电池34u服务器电池34LI电话.MLi48ups34-U电池34U內网便心34LI(3)完成电路设计图电路现状图SSlJi-iiTw^fnj 二 i 产扫 KLJ□_□I"|-a>iJ—fn__s__in]IJ-J"时扌從 f'J>LJ口门口 IihM丿 Q-tt"：I-^i<'ij—^~扌乍改造后布局图2、执行步骤（1 月内）（1）进行系统备份、数据备份和配置备份；（1 天）数据备份的设备包括 2 台内网汇聚交换机，2 台接入交换机，1 台外网交换机，2 台通信数据网交换机及路由器，2 台调度数据网交换机及路由器，1 台内网核心交换机，1 台内网防火墙，1 台内网路由器，1 台桌面终端服务器，1 台录音服务器。（2）整理机房内的所有线缆，并做好临时标签工作。（1天）临时标识包括市公司内网端口进出线，外网端口进出线，通信数据网进出线，调度数据网进出线，1 号大楼 167 根网线标识，交换机与交换机之间的级连线，核心交换机与防火墙连线，防火墙与路由器连线，各变电站进线光缆，尾纤连接线，光传输设备端口，以及各路电源进出线等（3）拆除所有静电地板（包括表电地板支架...
