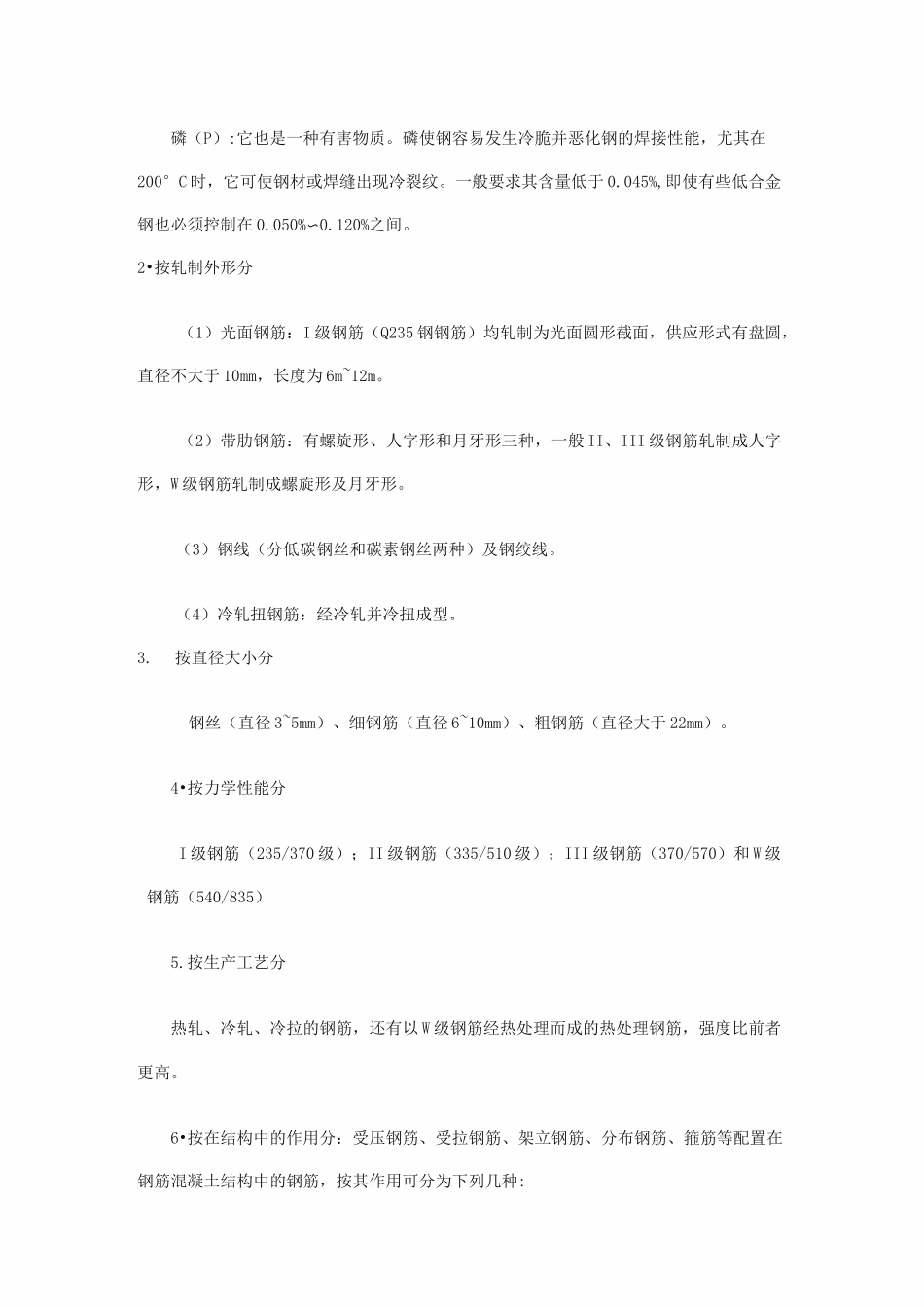

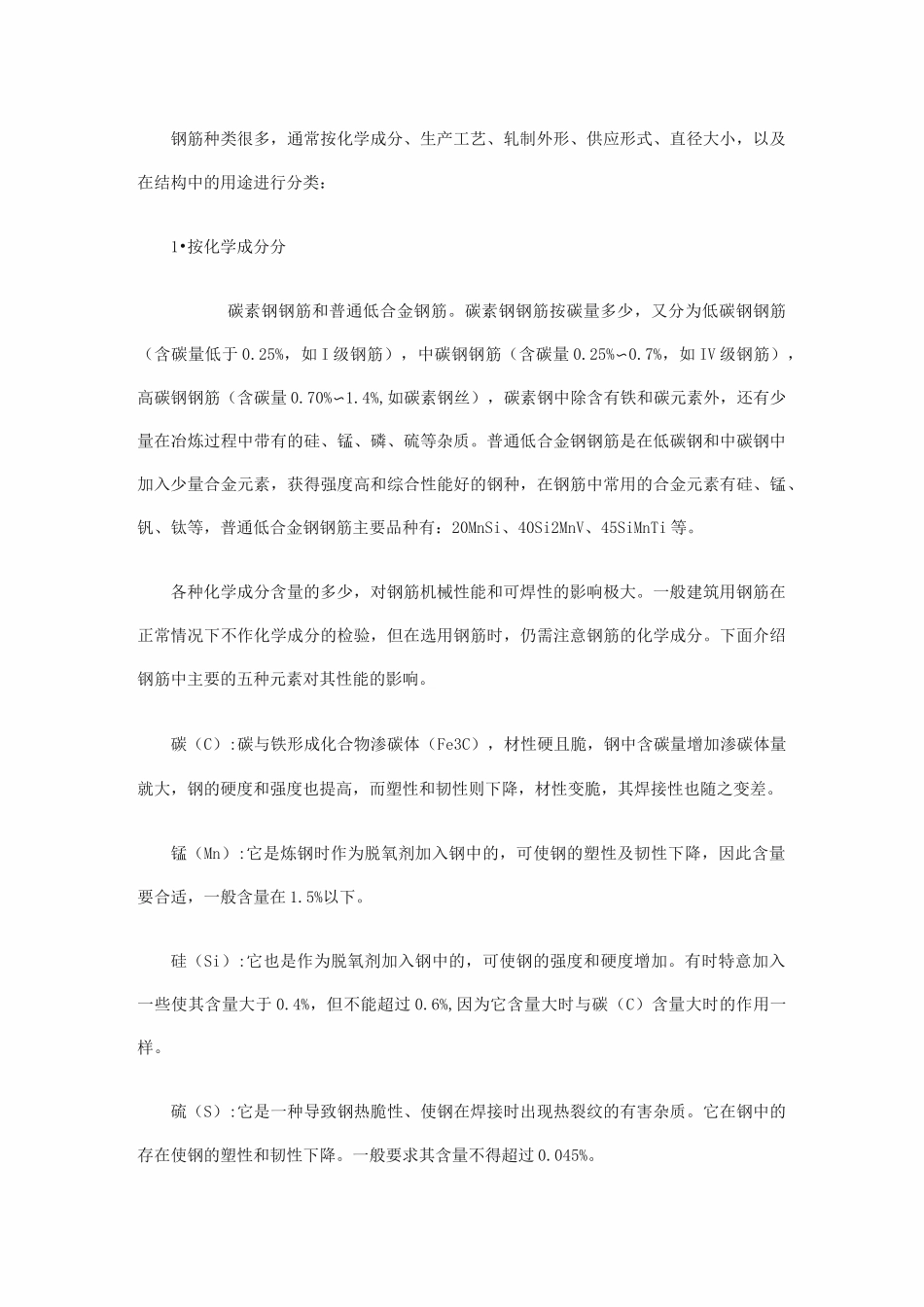

钢筋种类很多,通常按化学成分、生产工艺、轧制外形、供应形式、直径大小,以及在结构中的用途进行分类:1•按化学成分分碳素钢钢筋和普通低合金钢筋。碳素钢钢筋按碳量多少,又分为低碳钢钢筋(含碳量低于 0.25%,如 I 级钢筋),中碳钢钢筋(含碳量 0.25%〜0.7%,如 IV 级钢筋),高碳钢钢筋(含碳量 0.70%〜1.4%,如碳素钢丝),碳素钢中除含有铁和碳元素外,还有少量在冶炼过程中带有的硅、锰、磷、硫等杂质。普通低合金钢钢筋是在低碳钢和中碳钢中加入少量合金元素,获得强度高和综合性能好的钢种,在钢筋中常用的合金元素有硅、锰、钒、钛等,普通低合金钢钢筋主要品种有:20MnSi、40Si2MnV、45SiMnTi 等。各种化学成分含量的多少,对钢筋机械性能和可焊性的影响极大。一般建筑用钢筋在正常情况下不作化学成分的检验,但在选用钢筋时,仍需注意钢筋的化学成分。下面介绍钢筋中主要的五种元素对其性能的影响。碳(C):碳与铁形成化合物渗碳体(Fe3C),材性硬且脆,钢中含碳量增加渗碳体量就大,钢的硬度和强度也提高,而塑性和韧性则下降,材性变脆,其焊接性也随之变差。锰(Mn):它是炼钢时作为脱氧剂加入钢中的,可使钢的塑性及韧性下降,因此含量要合适,一般含量在 1.5%以下。硅(Si):它也是作为脱氧剂加入钢中的,可使钢的强度和硬度增加。有时特意加入一些使其含量大于 0.4%,但不能超过 0.6%,因为它含量大时与碳(C)含量大时的作用一样。硫(S):它是一种导致钢热脆性、使钢在焊接时出现热裂纹的有害杂质。它在钢中的存在使钢的塑性和韧性下降。一般要求其含量不得超过 0.045%。磷(P):它也是一种有害物质。磷使钢容易发生冷脆并恶化钢的焊接性能,尤其在200°C 时,它可使钢材或焊缝出现冷裂纹。一般要求其含量低于 0.045%,即使有些低合金钢也必须控制在 0.050%〜0.120%之间。2•按轧制外形分(1)光面钢筋:I 级钢筋(Q235 钢钢筋)均轧制为光面圆形截面,供应形式有盘圆,直径不大于 10mm,长度为 6m~12m。(2)带肋钢筋:有螺旋形、人字形和月牙形三种,一般 II、III 级钢筋轧制成人字形,W 级钢筋轧制成螺旋形及月牙形。(3)钢线(分低碳钢丝和碳素钢丝两种)及钢绞线。(4)冷轧扭钢筋:经冷轧并冷扭成型。3.按直径大小分钢丝(直径 3~5mm)、细钢筋(直径 6~10mm)、粗钢筋(直径大于 22mm)。4•按力学性能分I 级钢筋(235/370 级);II 级钢筋(335/510 级);III 级钢筋(370/570)和 W...
