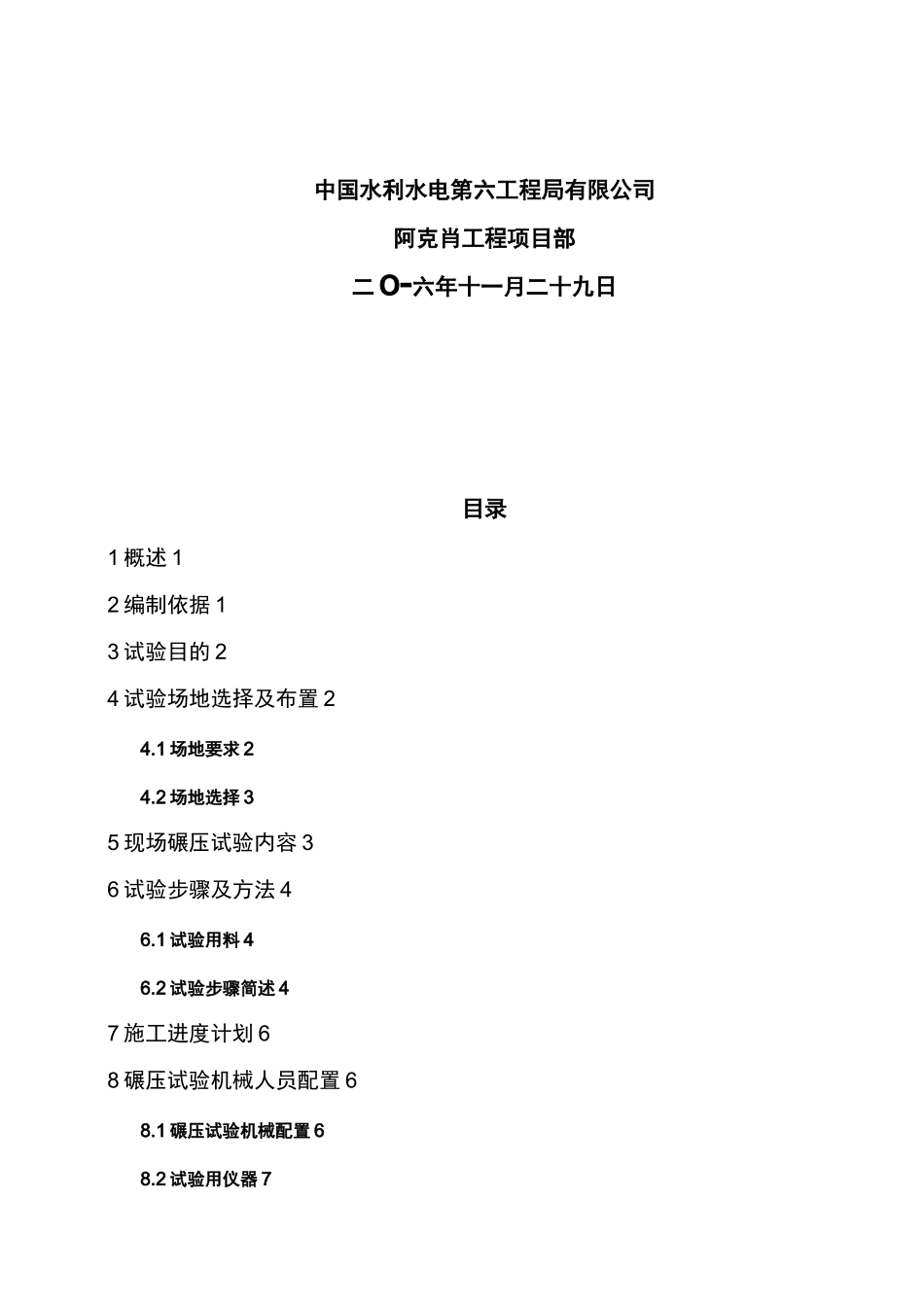

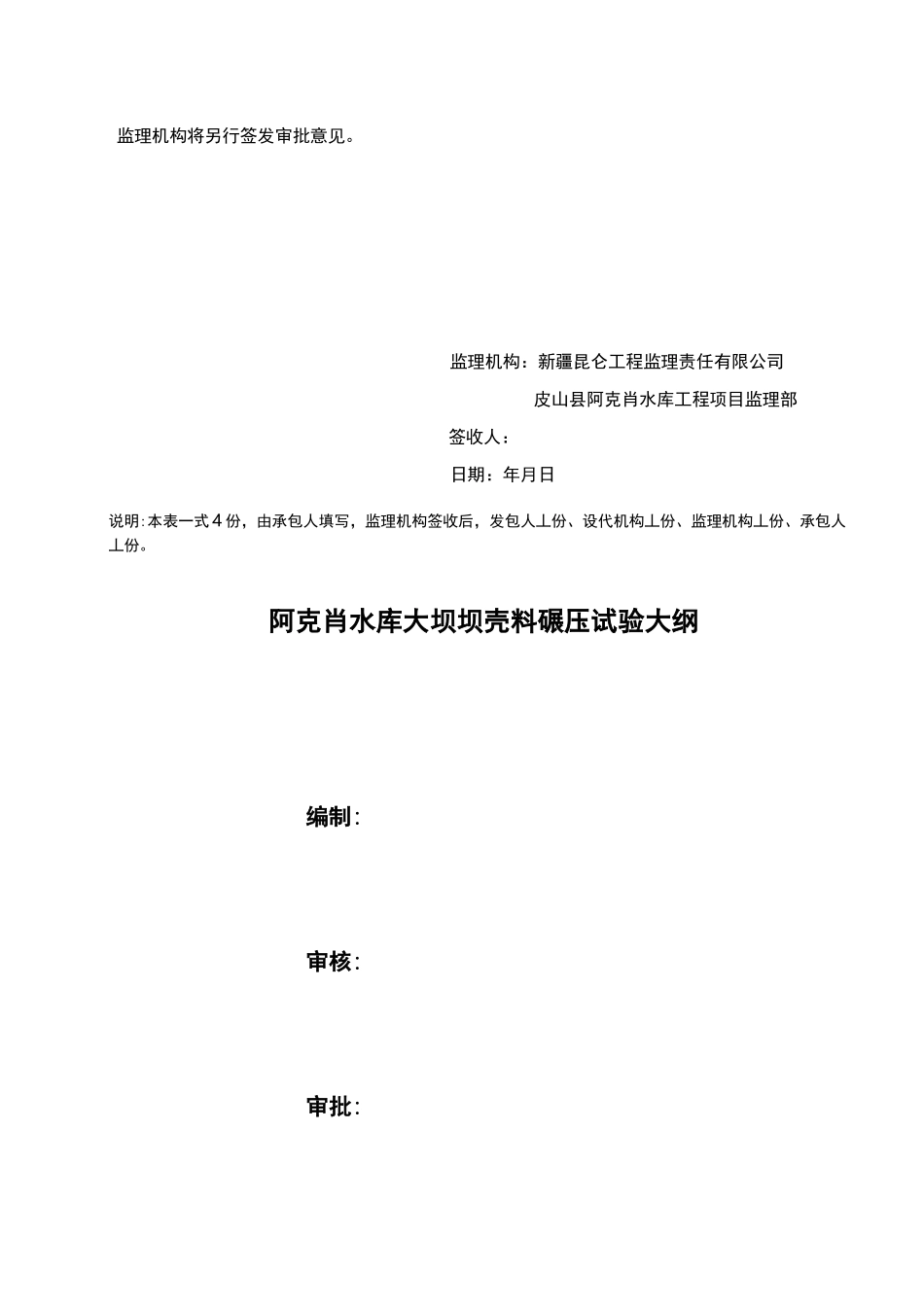

□施工措施计划□度汛方案□施工工艺试验方案□工程测量施测方案□变更实施方案□□水电六局[2016]技案 016 号合同名称:新疆皮山县阿克肖水库工程大坝及溢洪道工程合同编号:AKX-SG-003致新疆昆仑工程监理责任有限公司皮山县阿克肖水库工程项目监理部:我方今提交阿克鮎库大坝坝壳料碾压试验大纲工程(名称及编码)的附:口施工组织设计□专项施工方案□灾害应急预案□专项检测试验方案□工程放样计划和方案□□请贵方审批。承包人:中国水利水电第六工程局有限公司阿克肖工程项目部项目经理:日期:年月日监理机构将另行签发审批意见。监理机构:新疆昆仑工程监理责任有限公司皮山县阿克肖水库工程项目监理部签收人:日期:年月日说明:本表一式 4 份,由承包人填写,监理机构签收后,发包人丄份、设代机构丄份、监理机构丄份、承包人丄份。阿克肖水库大坝坝壳料碾压试验大纲编制:审核:审批:中国水利水电第六工程局有限公司阿克肖工程项目部二o-六年十一月二十九日目录1 概述 12 编制依据 13 试验目的 24 试验场地选择及布置 24.1 场地要求 24.2 场地选择 35 现场碾压试验内容 36 试验步骤及方法 46.1 试验用料 46.2 试验步骤简述 47 施工进度计划 68 碾压试验机械人员配置 68.1 碾压试验机械配置 68.2 试验用仪器 78.3 人员配置 89 试验保证措施 810 安全文明环保措施 911 试验资料的整理及成果报告 91 概述阿克肖水库为沥青混凝土心墙坝,坝顶高程为 2455.5m,最大坝高 57.5m,坝顶长度687m,坝顶宽度 8m,坝顶上游设置“L”型防浪墙,采用 C25W6F300 钢筋混凝土,墙顶高程2456.70m。坝体采用全砂砾石填筑,上游坝坡 1:2.2,采用 C25F300 混凝土板护坡,厚0.20m,下游坝坡为 1:2.0,采用网格梁内填砂砾石护坡,网格梁采用 C25F200 混凝土。下游设“之”字型上坝公路,路面宽度为 8.0m,纵坡 8%,同时设置马道,宽度 2m,高程2432m。坝址附近分布有丰富的砂砾料,选用砂砾石料为坝体主填筑料,从上游至下游依次为上游砂砾料区、上游过渡区、沥青混凝土心墙防渗体、下游过渡区、下游砂砾料区、排水棱体区。心墙轴线偏向上游侧布置,位于坝轴线上游 3m 处:心墙为碾压式沥青混凝土心墙,采用竖直布置形式,厚度按高程分段控制,高程 2420.00m 以上心墙厚度 0.5m,咼程 2420.00m 以下心墙厚度 0.7m,心墙底部采用放大基础与混凝土基座相连,现代河床心墙底部采用放大基础放置于心墙基础高挡...
