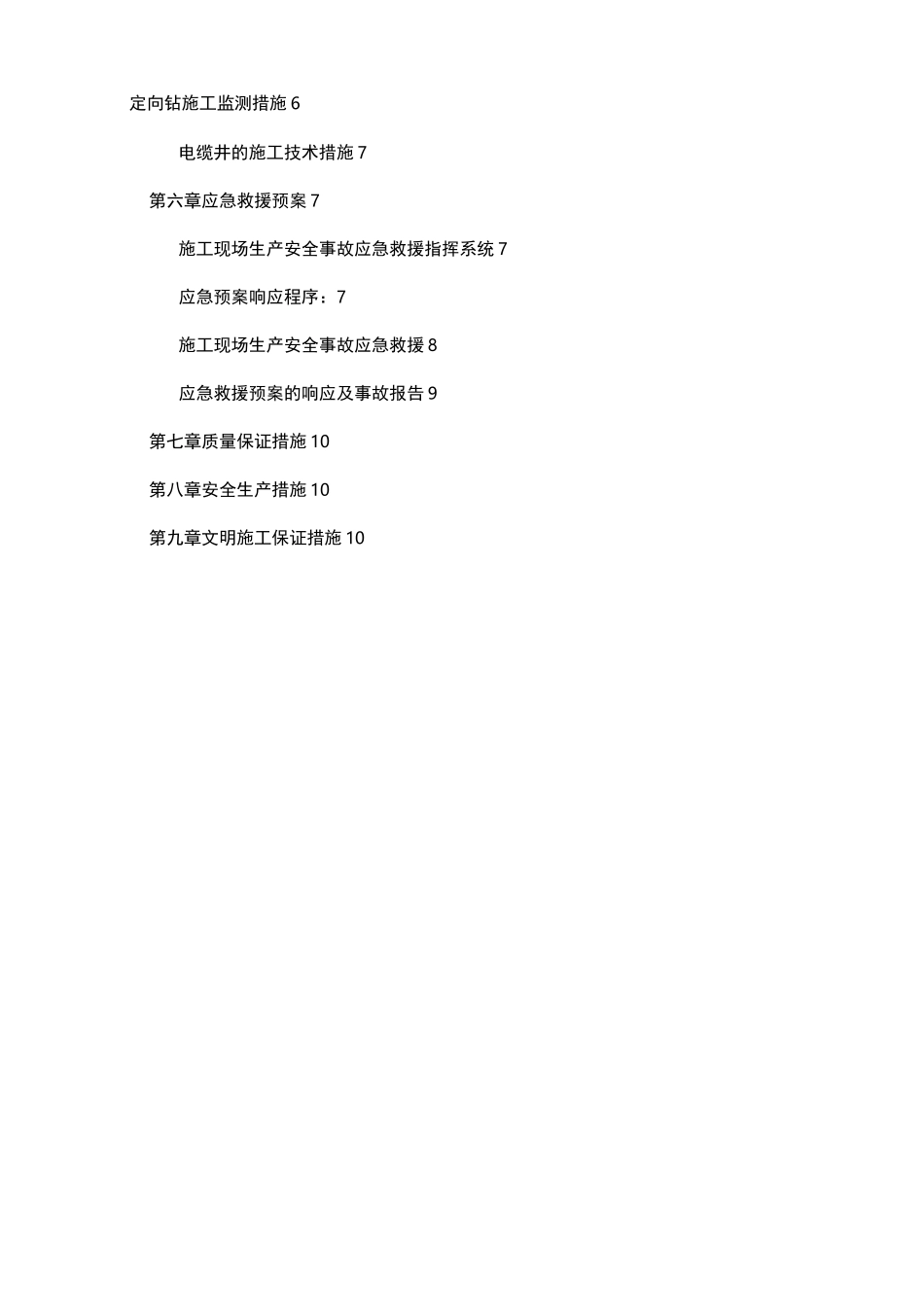

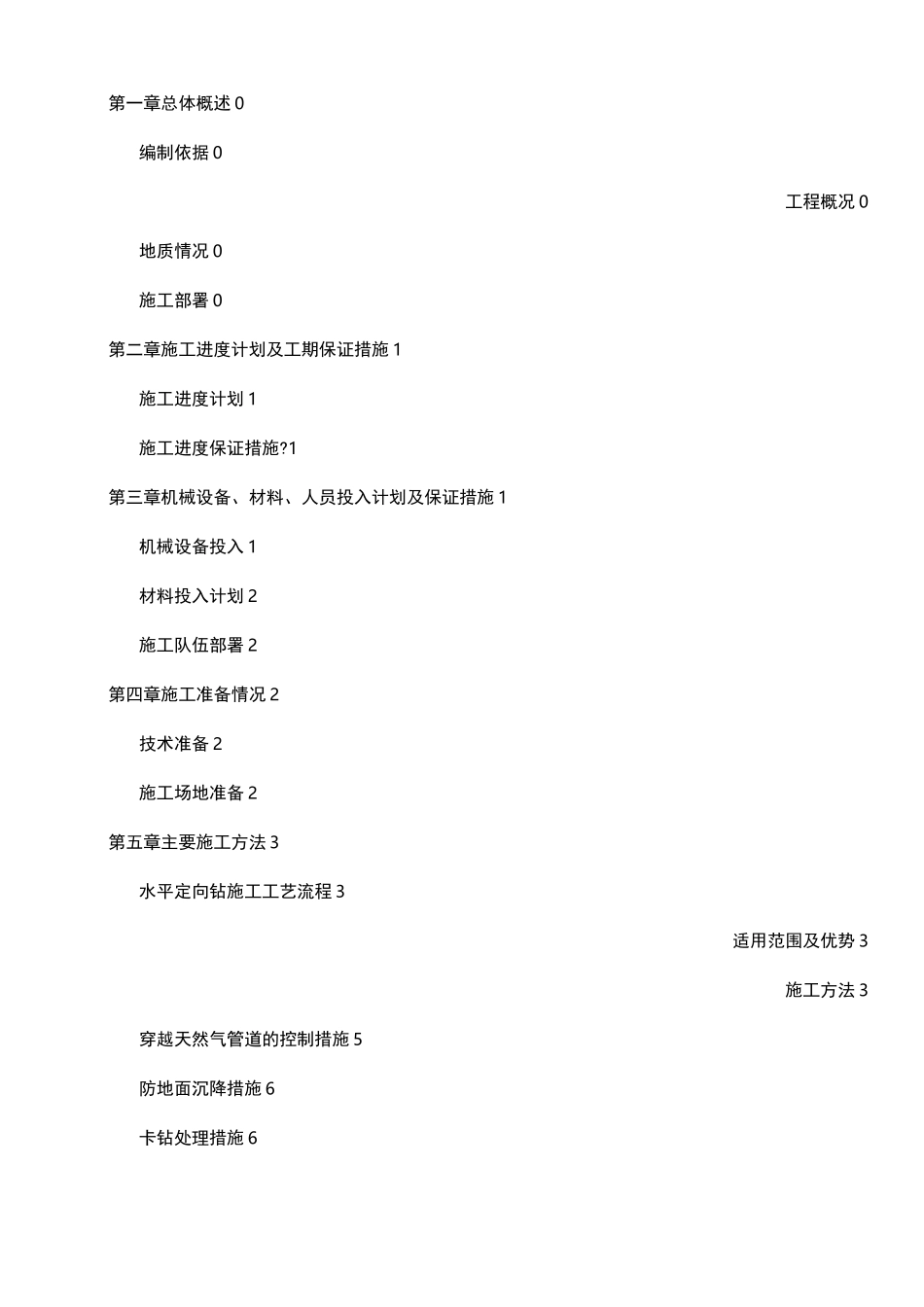

第一章总体概述 0编制依据 0工程概况 0地质情况 0施工部署 0第二章施工进度计划及工期保证措施 1施工进度计划 1施工进度保证措施?1第三章机械设备、材料、人员投入计划及保证措施 1机械设备投入 1材料投入计划 2施工队伍部署 2第四章施工准备情况 2技术准备 2施工场地准备 2第五章主要施工方法 3水平定向钻施工工艺流程 3适用范围及优势 3施工方法 3穿越天然气管道的控制措施 5防地面沉降措施 6卡钻处理措施 6定向钻施工监测措施 6电缆井的施工技术措施 7第六章应急救援预案 7施工现场生产安全事故应急救援指挥系统 7应急预案响应程序：7施工现场生产安全事故应急救援 8应急救援预案的响应及事故报告 9第七章质量保证措施 10第八章安全生产措施 10第九章文明施工保证措施 10同乐路电缆管道定向钻专项施工方案第一章总体概述编制依据(1)《石油天然气管道穿越工程施工及验收规范》(SY/T4079-95)；(2)《城镇燃气输配工程施工及验收规范》(GJJ33-2005)；(3)《水平定向钻法管道穿越工程技术规程》(CECS382-2014)；(4)设计图纸、勘察报告等。工程概况本工程是为确保电力通道畅通，在同乐路(罗文大道-沙井大道)(现更名为下津路)实施电力排管和部分过路定向钻工程，路线长度 3000 米，为 6+1 管道模式，检查井采用直线敞开井，过路井采用三通敞开井，井室采用砖砌。在穿越新村大道东侧人行道时与天然气管道交叉，设计垂直间距约 4 米，采用定向钻穿越过路，采用 6+1 管道模式，为 6 根 MPP①180*12 管+1 根 MPP①110*10 管，长度约 140 米。图定向钻 6+1 管道模式地质情况定向钻穿越所在路段为同乐路 K1+520-K1+660 段，场地内无断裂构造通过，未发现滑坡、崩塌、塌陷等不良地质作用，属稳定建筑场地。土质为粘土?，黄红色、棕黄色为主，硬塑，局部为可塑，细小裂隙较为发育，粘性强，韧性好，干强度高，切面光滑，土质较为均匀，含铁锰质氧化物。属中等压缩性土。施工部署根据施工要求，定向钻井位前后各需开挖一个工作坑和接收坑。在新村大道西侧人行道设置一个工作坑，在新村大道东侧人行道设置一个接收坑。在工作坑前方还需要停放施工机械以及导管拆装施工操作面，需占用 10mX4m 的地方做工作坑、接收坑的施工操作空间。施工前在同乐路两侧绿化带采用人工开挖，探出天然气管道埋深，以确定管道在道路中间的埋深。第二章施工进度计划及工期保证措施施工进度计划穿越天然气管道的定向钻部分约 140...
