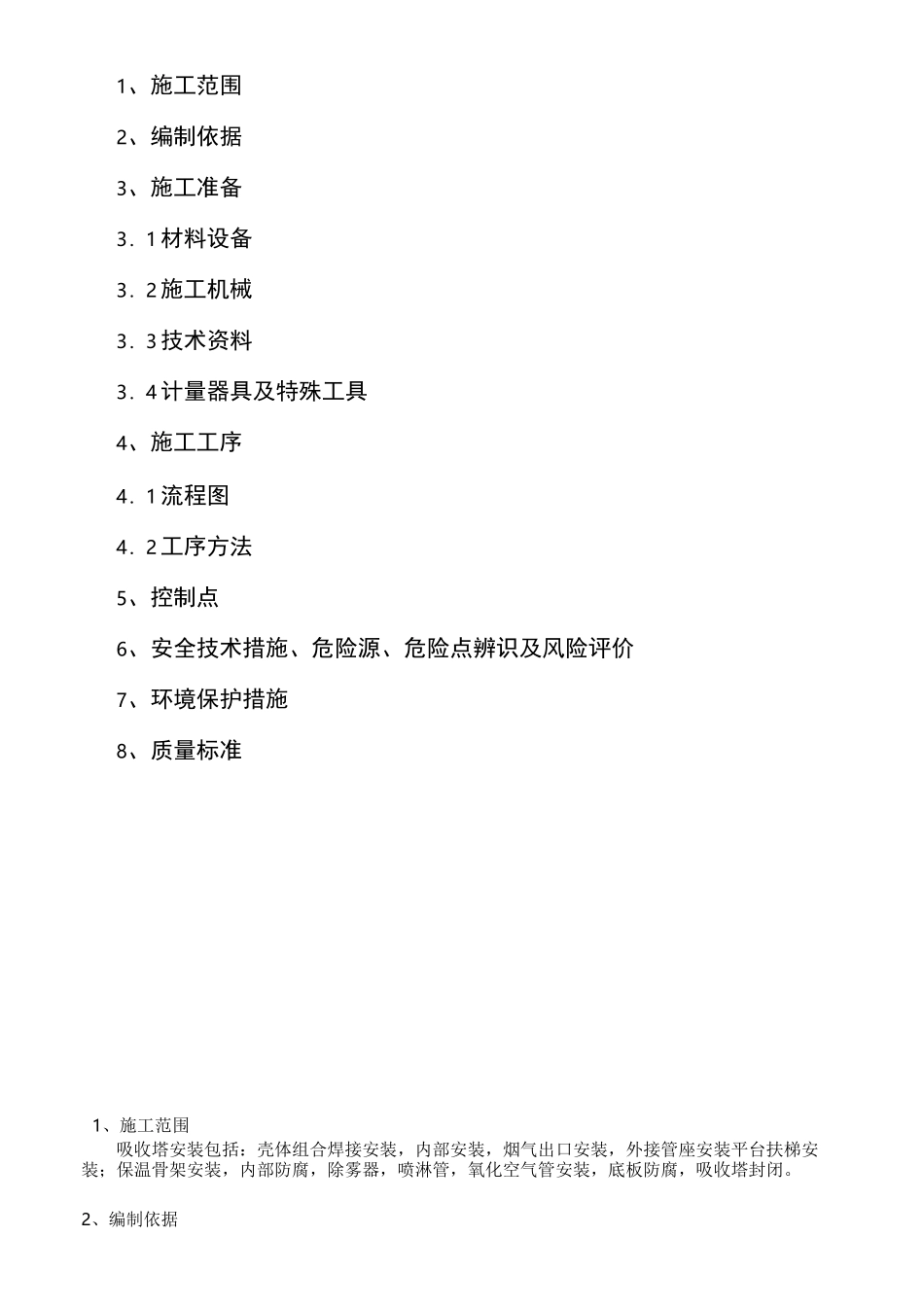

吸收塔安装方案_第2页
2/22
吸收塔安装方案_第3页
3/22
大唐安阳发电厂 1 号、2 号机组(2X300MW)烟气超低排放改造工程项目2#吸收塔安装施工方案编制审核批准福建龙净环保股份有限公司大唐安阳项目部2015-10-021、施工范围2、编制依据3、施工准备3.1 材料设备3.2 施工机械3.3 技术资料3.4 计量器具及特殊工具4、施工工序4.1 流程图4.2 工序方法5、控制点6、安全技术措施、危险源、危险点辨识及风险评价7、环境保护措施8、质量标准1、施工范围吸收塔安装包括:壳体组合焊接安装,内部安装,烟气出口安装,外接管座安装平台扶梯安装;保温骨架安装,内部防腐,除雾器,喷淋管,氧化空气管安装,底板防腐,吸收塔封闭。2、编制依据2.1 福建龙净环保股份有限公司提供的施工图纸,吸收塔安装技术规范 2.2 规范、标准《电力建设施工及验收技术规范》(锅炉篇)DL/T5047-95《电力建设施工及技术规范》(火力发电厂焊接篇)DL5007-92《电力建设安全工作规程》DL5009、1-92《焊缝坡口的基本形式及尺寸》GB986-883、施工准备3.1 措施性材料准备措施性材料一览表:名称数量用途备注槽钢[1466m制作组合平台见附图 4-7工字钢 H25130m制作组合平台见附图 4-7角钢 L6030m制作组合平台见附图 4-7钢板 610100制作组合平台见附图 4-7槽钢 2060m做吊件见附图 4-4、4-6槽钢 12500m临时加固钢板 6206m制作吊鼻见附图 4-2、4-3角钢 50500m制作临时脚手架圆钢©16制作临时脚手架斜垫铁120 对基础环板支撑枕木30 根支垫螺纹钢30m制作撬杠2 施工机械塔式轨道起重机16 吨1 台汽车吊20 吨1 台汽车载重 20 吨1 辆电焊机AX-10016 台砂轮切割机2 台抛光机 10 台3.3 技术资料武汉凯迪电力股份有限公司有关脱硫工程图纸、吸收塔安装技术规范厂有关吸收塔图纸及说明书3.4 计量器具游标卡尺0-3002卷尺3m4把盘尺50m2把线坠(1P)6件刀形样板平尺300m4把27 米16.1 吨60m30 米14.3 吨60m33 米12.7 吨60m37 米10.1 吨60m>人孔安装一内部支架安装一烟气进出口安装一各种孔口安装—外接管座安装一平台扶梯安装一除雾器安装一喷淋管安装一吸收塔封闭灌水试验4.2 工序方法根据安装技术的管理方法及安装工艺,充分熟悉图纸及相关标准,逐级进行技术交底,根据施工图纸的设计要求确定合理的安装工艺。4.2.1 技术准备有关起重数据计算:a、根据 5#吸收塔壁板展开图计算有关塔壳组合的每一节壳体尺寸如下:表一吸收塔每节壳体尺寸、标高及重量序号部位尺寸标咼(m)重量(吨)备注1...
