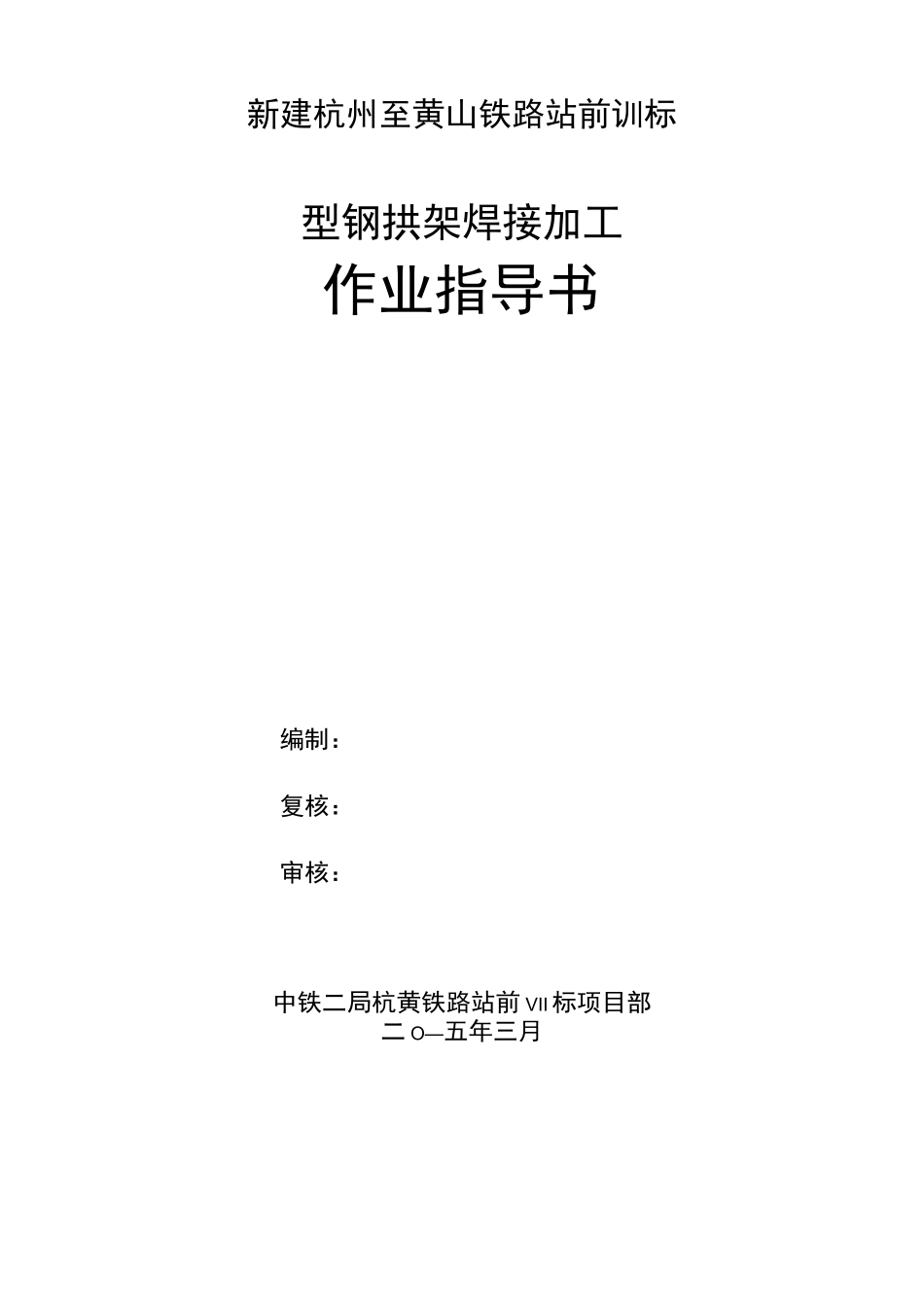

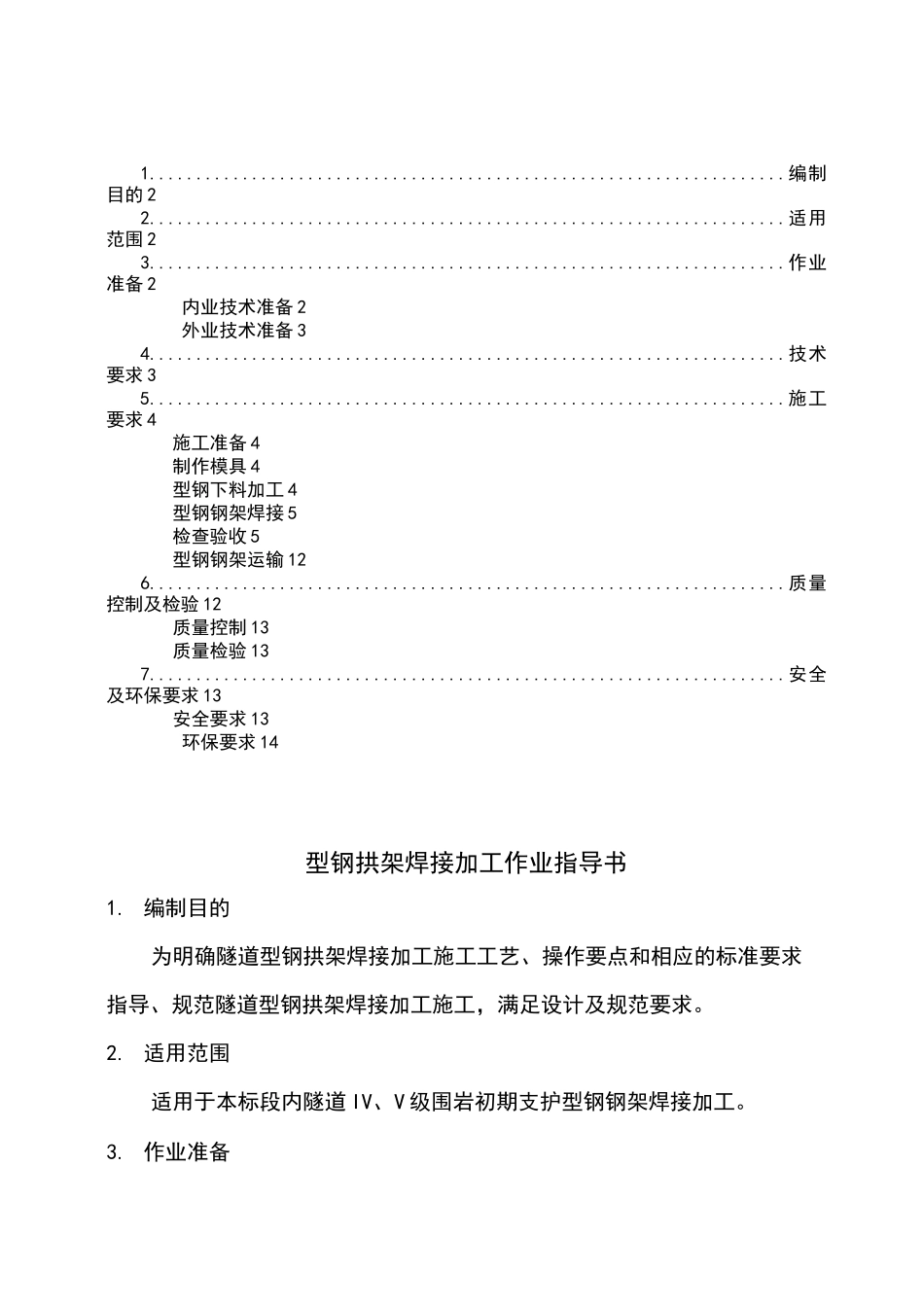

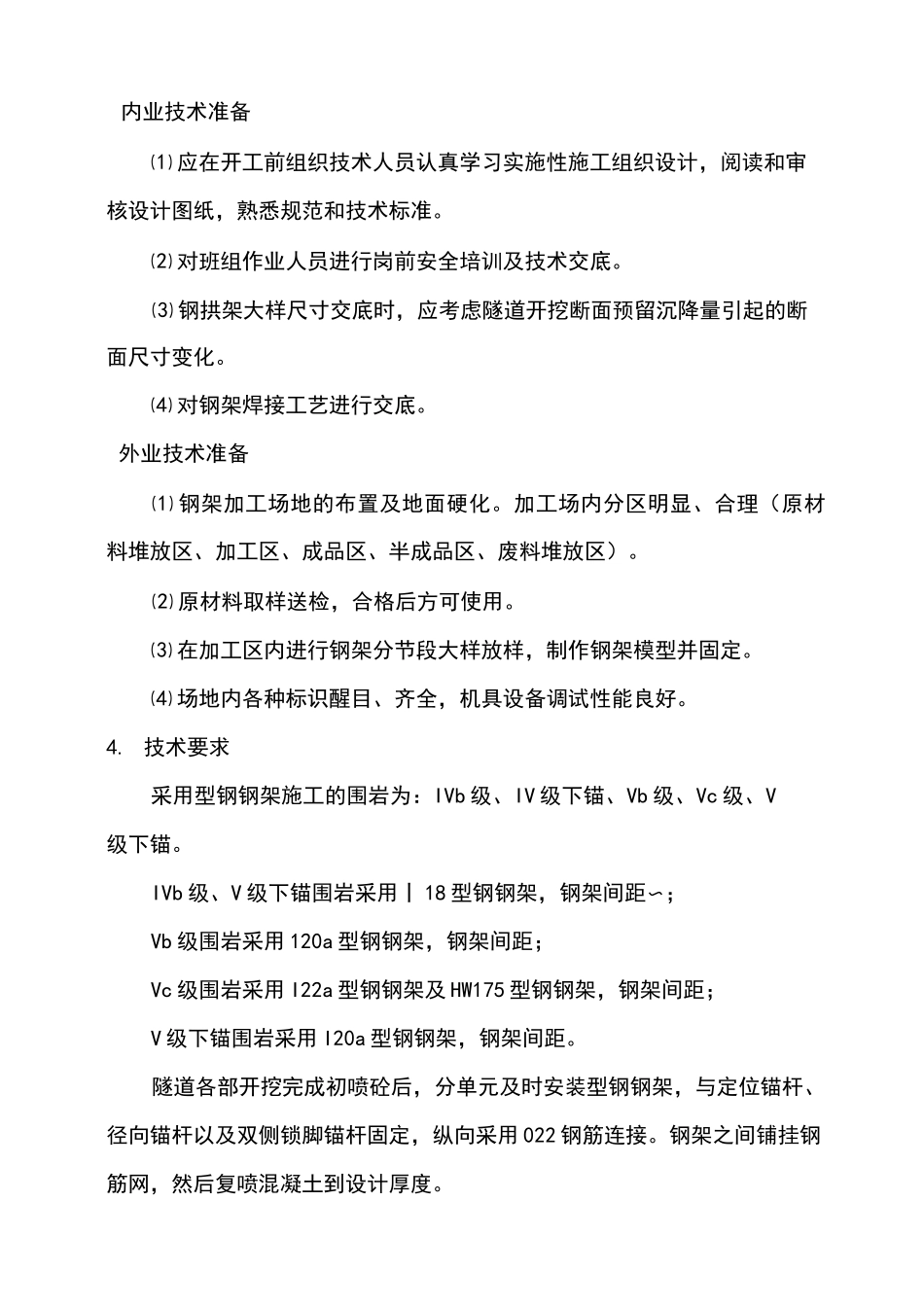

新建杭州至黄山铁路站前训标型钢拱架焊接加工作业指导书编制：复核：审核：中铁二局杭黄铁路站前 VII 标项目部二 O—五年三月1....................................................................编制目的 22....................................................................适用范围 23....................................................................作业准备 2内业技术准备 2外业技术准备 34....................................................................技术要求 35....................................................................施工要求 4施工准备 4制作模具 4型钢下料加工 4型钢钢架焊接 5检查验收 5型钢钢架运输 126....................................................................质量控制及检验 12质量控制 13质量检验 137....................................................................安全及环保要求 13安全要求 13环保要求 14型钢拱架焊接加工作业指导书1. 编制目的为明确隧道型钢拱架焊接加工施工工艺、操作要点和相应的标准要求指导、规范隧道型钢拱架焊接加工施工，满足设计及规范要求。2. 适用范围适用于本标段内隧道 IV、V 级围岩初期支护型钢钢架焊接加工。3. 作业准备内业技术准备⑴ 应在开工前组织技术人员认真学习实施性施工组织设计，阅读和审核设计图纸，熟悉规范和技术标准。⑵ 对班组作业人员进行岗前安全培训及技术交底。⑶ 钢拱架大样尺寸交底时，应考虑隧道开挖断面预留沉降量引起的断面尺寸变化。⑷ 对钢架焊接工艺进行交底。外业技术准备⑴ 钢架加工场地的布置及地面硬化。加工场内分区明显、合理（原材料堆放区、加工区、成品区、半成品区、废料堆放区）。⑵ 原材料取样送检，合格后方可使用。⑶ 在加工区内进行钢架分节段大样放样，制作钢架模型并固定。⑷ 场地内各种标识醒目、齐全，机具设备调试性能良好。4. 技术要求采用型钢钢架施工的围岩为：IVb 级、IV 级下锚、Vb 级、Vc 级、V级下锚。IVb 级、V 级下锚围岩采用丨 18 型钢钢架，钢架间距〜；Vb 级围岩采用 120a 型钢钢架，钢架间距；Vc 级围岩采用 I22a 型钢钢架及 HW175 型钢钢架，钢架间距；V 级下锚围岩采用 I20a 型钢钢架，钢架间距。隧道各部开挖完成初喷砼后，分单元及时安装型钢钢架，与定位锚杆、径向锚杆以及双侧锁脚锚杆固定，纵向...
