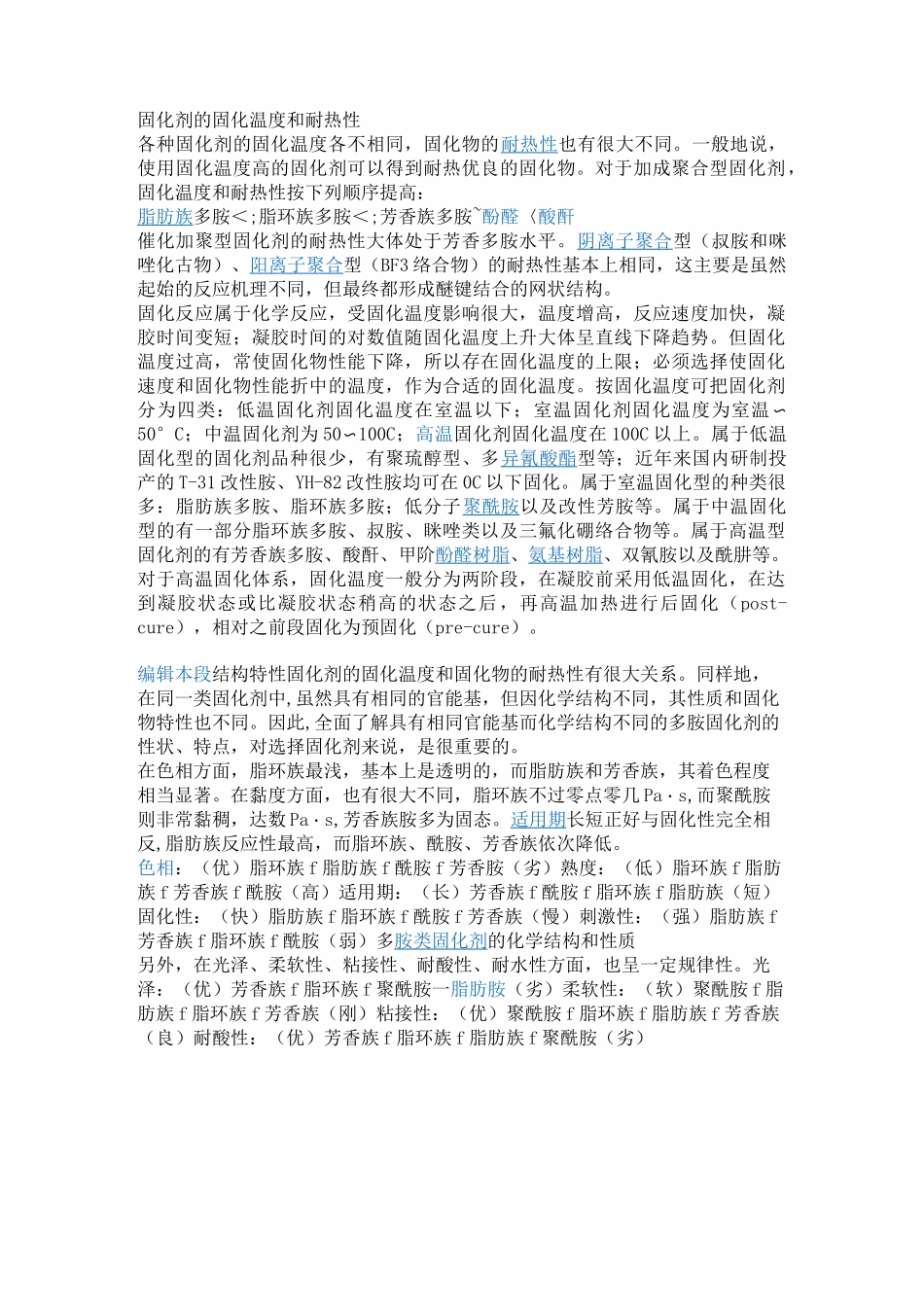

固化剂的固化温度和耐热性各种固化剂的固化温度各不相同，固化物的耐热性也有很大不同。一般地说，使用固化温度高的固化剂可以得到耐热优良的固化物。对于加成聚合型固化剂，固化温度和耐热性按下列顺序提高：脂肪族多胺＜;脂环族多胺＜;芳香族多胺~酚醛〈酸酐催化加聚型固化剂的耐热性大体处于芳香多胺水平。阴离子聚合型（叔胺和咪唑化古物）、阳离子聚合型（BF3 络合物）的耐热性基本上相同，这主要是虽然起始的反应机理不同，但最终都形成醚键结合的网状结构。固化反应属于化学反应，受固化温度影响很大，温度增高，反应速度加快，凝胶时间变短；凝胶时间的对数值随固化温度上升大体呈直线下降趋势。但固化温度过高，常使固化物性能下降，所以存在固化温度的上限；必须选择使固化速度和固化物性能折中的温度，作为合适的固化温度。按固化温度可把固化剂分为四类：低温固化剂固化温度在室温以下；室温固化剂固化温度为室温〜50°C；中温固化剂为 50〜100C；高温固化剂固化温度在 100C 以上。属于低温固化型的固化剂品种很少，有聚琉醇型、多异氰酸酯型等；近年来国内研制投产的 T-31 改性胺、YH-82 改性胺均可在 0C 以下固化。属于室温固化型的种类很多：脂肪族多胺、脂环族多胺；低分子聚酰胺以及改性芳胺等。属于中温固化型的有一部分脂环族多胺、叔胺、眯唑类以及三氟化硼络合物等。属于高温型固化剂的有芳香族多胺、酸酐、甲阶酚醛树脂、氨基树脂、双氰胺以及酰肼等。对于高温固化体系，固化温度一般分为两阶段，在凝胶前采用低温固化，在达到凝胶状态或比凝胶状态稍高的状态之后，再高温加热进行后固化（post-cure），相对之前段固化为预固化（pre-cure）。编辑本段结构特性固化剂的固化温度和固化物的耐热性有很大关系。同样地，在同一类固化剂中,虽然具有相同的官能基，但因化学结构不同，其性质和固化物特性也不同。因此,全面了解具有相同官能基而化学结构不同的多胺固化剂的性状、特点，对选择固化剂来说，是很重要的。在色相方面，脂环族最浅，基本上是透明的，而脂肪族和芳香族，其着色程度相当显著。在黏度方面，也有很大不同，脂环族不过零点零几 Pa・s,而聚酰胺则非常黏稠，达数 Pa・s,芳香族胺多为固态。适用期长短正好与固化性完全相反,脂肪族反应性最高，而脂环族、酰胺、芳香族依次降低。色相：（优）脂环族 f 脂肪族 f 酰胺 f 芳香胺（劣）熟度：（低）脂环族 f 脂肪族 f 芳香族 f 酰胺（高）适用期...
