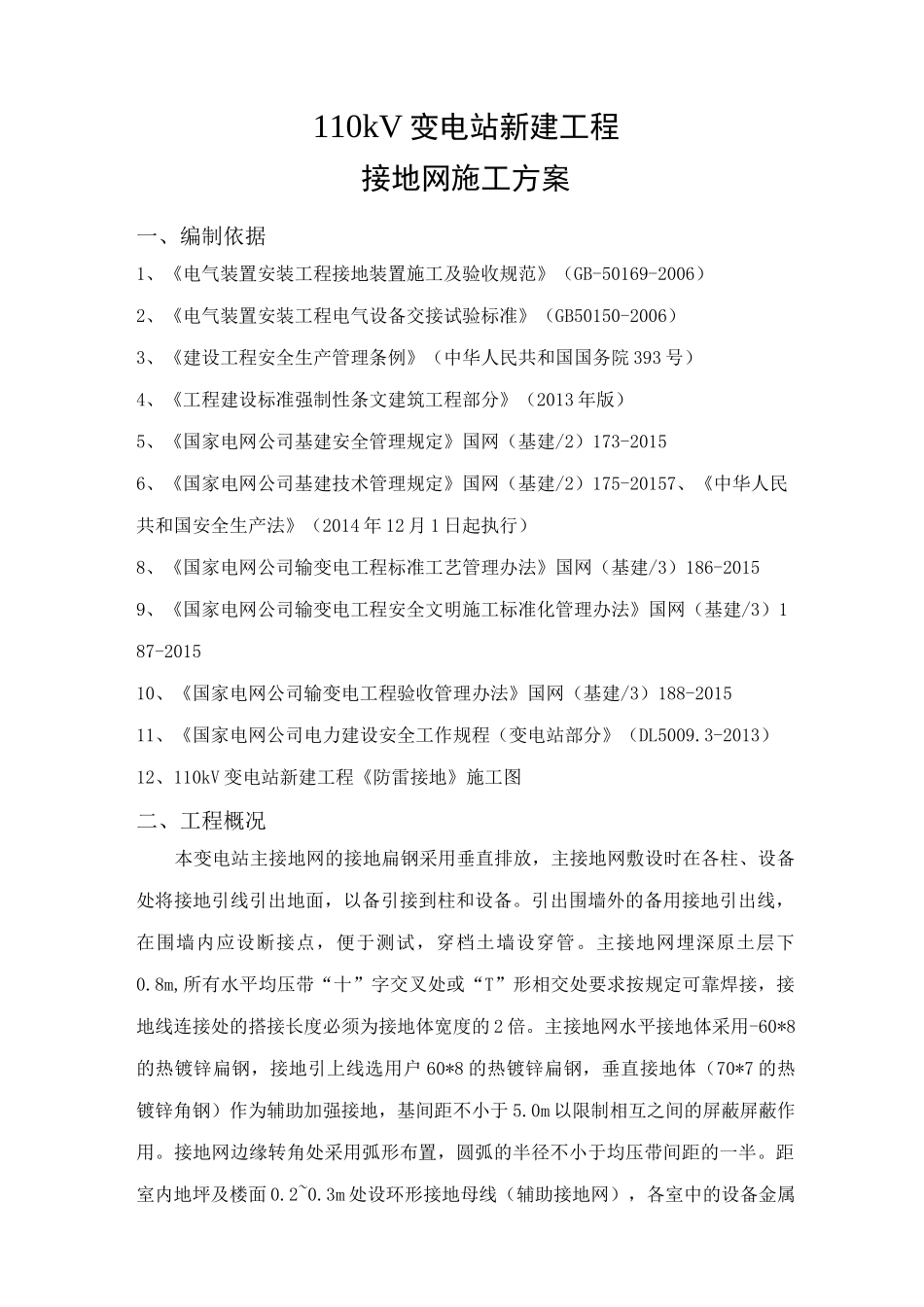

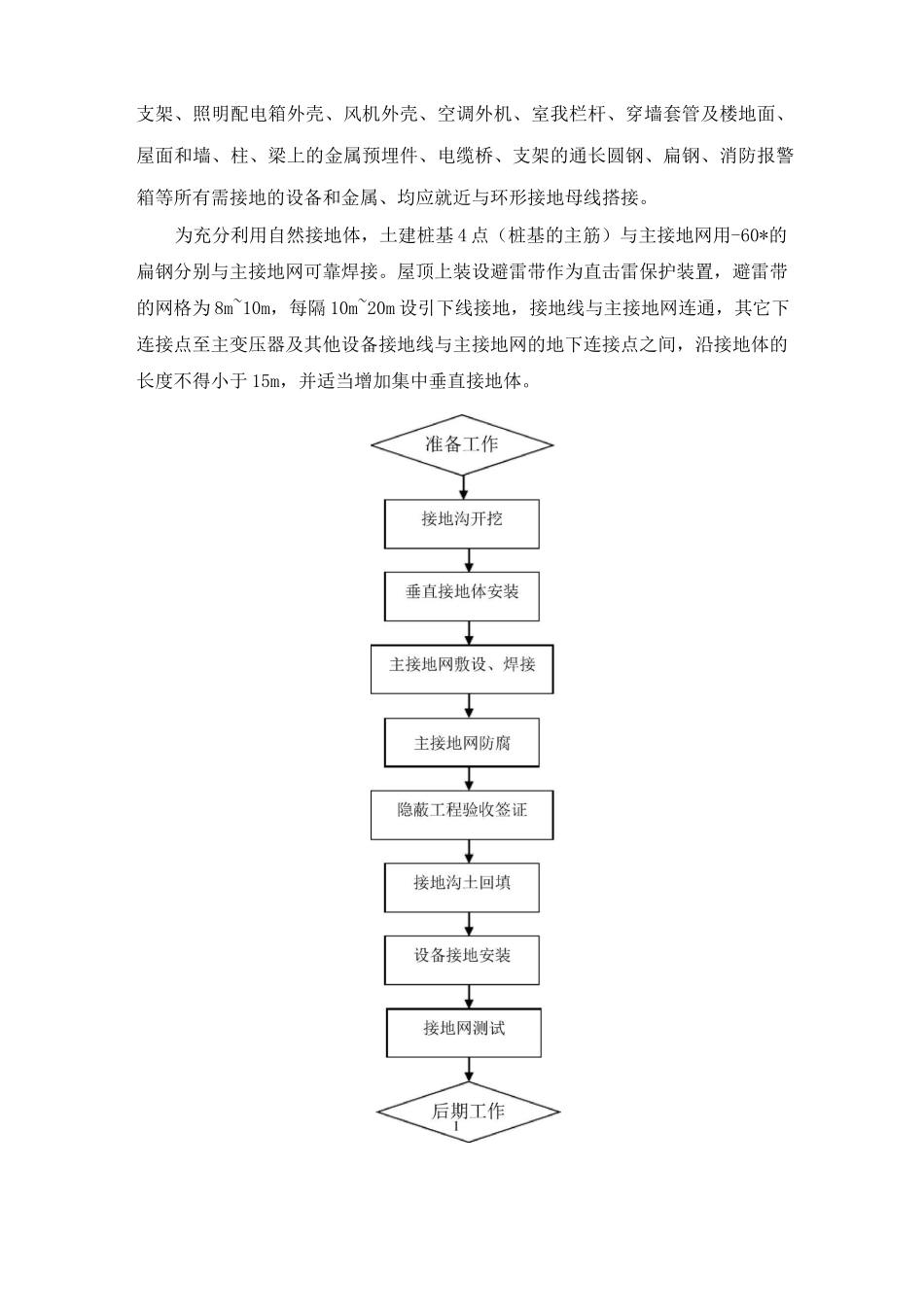

110kV 变电站新建工程接地网施工方案一、编制依据1、《电气装置安装工程接地装置施工及验收规范》（GB-50169-2006）2、《电气装置安装工程电气设备交接试验标准》（GB50150-2006）3、《建设工程安全生产管理条例》（中华人民共和国国务院 393 号）4、《工程建设标准强制性条文建筑工程部分》（2013 年版）5、《国家电网公司基建安全管理规定》国网（基建/2）173-20156、《国家电网公司基建技术管理规定》国网（基建/2）175-20157、《中华人民共和国安全生产法》（2014 年 12 月 1 日起执行）8、《国家电网公司输变电工程标准工艺管理办法》国网（基建/3）186-20159、《国家电网公司输变电工程安全文明施工标准化管理办法》国网（基建/3）187-201510、《国家电网公司输变电工程验收管理办法》国网（基建/3）188-201511、《国家电网公司电力建设安全工作规程（变电站部分》（DL5009.3-2013）12、110kV 变电站新建工程《防雷接地》施工图二、工程概况本变电站主接地网的接地扁钢采用垂直排放，主接地网敷设时在各柱、设备处将接地引线引出地面，以备引接到柱和设备。引出围墙外的备用接地引出线，在围墙内应设断接点，便于测试，穿档土墙设穿管。主接地网埋深原土层下0.8m,所有水平均压带“十”字交叉处或“T”形相交处要求按规定可靠焊接，接地线连接处的搭接长度必须为接地体宽度的 2 倍。主接地网水平接地体采用-60*8的热镀锌扁钢，接地引上线选用户 60*8 的热镀锌扁钢，垂直接地体（70*7 的热镀锌角钢）作为辅助加强接地，基间距不小于 5.0m 以限制相互之间的屏蔽屏蔽作用。接地网边缘转角处采用弧形布置，圆弧的半径不小于均压带间距的一半。距室内地坪及楼面 0.2~0.3m 处设环形接地母线（辅助接地网），各室中的设备金属支架、照明配电箱外壳、风机外壳、空调外机、室我栏杆、穿墙套管及楼地面、屋面和墙、柱、梁上的金属预埋件、电缆桥、支架的通长圆钢、扁钢、消防报警箱等所有需接地的设备和金属、均应就近与环形接地母线搭接。为充分利用自然接地体，土建桩基 4 点（桩基的主筋）与主接地网用-60*的扁钢分别与主接地网可靠焊接。屋顶上装设避雷带作为直击雷保护装置，避雷带的网格为 8m~10m，每隔 10m~20m 设引下线接地，接地线与主接地网连通，其它下连接点至主变压器及其他设备接地线与主接地网的地下连接点之间，沿接地体的长度不得小于 15m，并适当增加集中垂直接地体。llOkV 变电站新建工程接地网施工方案2l...
