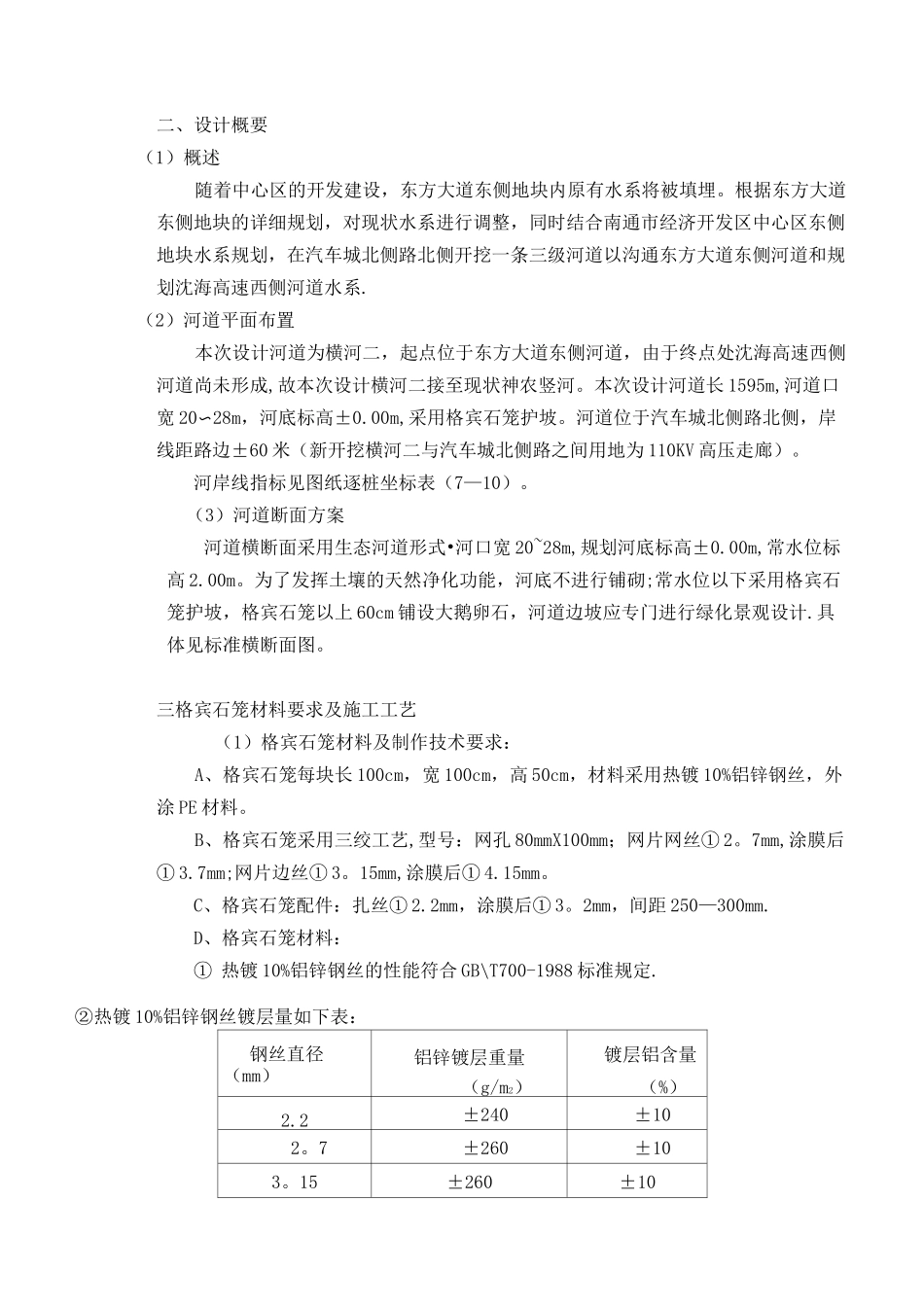

二、设计概要（1）概述随着中心区的开发建设，东方大道东侧地块内原有水系将被填埋。根据东方大道东侧地块的详细规划，对现状水系进行调整，同时结合南通市经济开发区中心区东侧地块水系规划，在汽车城北侧路北侧开挖一条三级河道以沟通东方大道东侧河道和规划沈海高速西侧河道水系.（2）河道平面布置本次设计河道为横河二，起点位于东方大道东侧河道，由于终点处沈海高速西侧河道尚未形成,故本次设计横河二接至现状神农竖河。本次设计河道长 1595m,河道口宽 20〜28m，河底标高±0.00m,采用格宾石笼护坡。河道位于汽车城北侧路北侧，岸线距路边±60 米（新开挖横河二与汽车城北侧路之间用地为 110KV 高压走廊）。河岸线指标见图纸逐桩坐标表（7—10）。（3）河道断面方案河道横断面采用生态河道形式•河口宽 20~28m,规划河底标高±0.00m,常水位标高 2.00m。为了发挥土壤的天然净化功能，河底不进行铺砌;常水位以下采用格宾石笼护坡，格宾石笼以上 60cm 铺设大鹅卵石，河道边坡应专门进行绿化景观设计.具体见标准横断面图。三格宾石笼材料要求及施工工艺（1）格宾石笼材料及制作技术要求：A、格宾石笼每块长 100cm，宽 100cm，高 50cm，材料采用热镀 10%铝锌钢丝，外涂 PE 材料。B、格宾石笼采用三绞工艺,型号：网孔 80mmX100mm；网片网丝① 2。7mm,涂膜后① 3.7mm;网片边丝① 3。15mm,涂膜后① 4.15mm。C、格宾石笼配件：扎丝① 2.2mm，涂膜后① 3。2mm，间距 250—300mm.D、格宾石笼材料：① 热镀 10%铝锌钢丝的性能符合 GB\T700-1988 标准规定.②热镀 10%铝锌钢丝镀层量如下表：钢丝直径（mm）铝锌镀层重量（g/m2）镀层铝含量（%）2.2±240±102。7±260±103。15±260±10E、格宾石笼半成品到工地时必须附有钢丝等材料的原厂质量证明书，施工单位必须对材料按照设计技术要求检测合格后方可用于工程。F、格宾石笼中填充料可采用块石或碎石。填充石料应质地均匀，无裂缝,不风化.填充料的粒径应控制在 15~25 厘米粒径的达到 80％以上，剩余采用级配良好的碎石填充，要求填充物及网箱容重不小于 1。8 吨/立方米。G、格宾石笼施工应首先从河底两侧开始，自下而上垒筑河道边坡•成品格宾石笼应按设计图首先就位后再填充石料，格宾石笼在搬运和填充石料过程中必须小心轻放，不得损坏格宾网铝锌钢丝外表防腐涂层。石材垒砌时外立面摆放应平整、美观.(2)格宾石笼填石要求① 填充石料应质地均匀，无裂缝,不风化。填充料...
