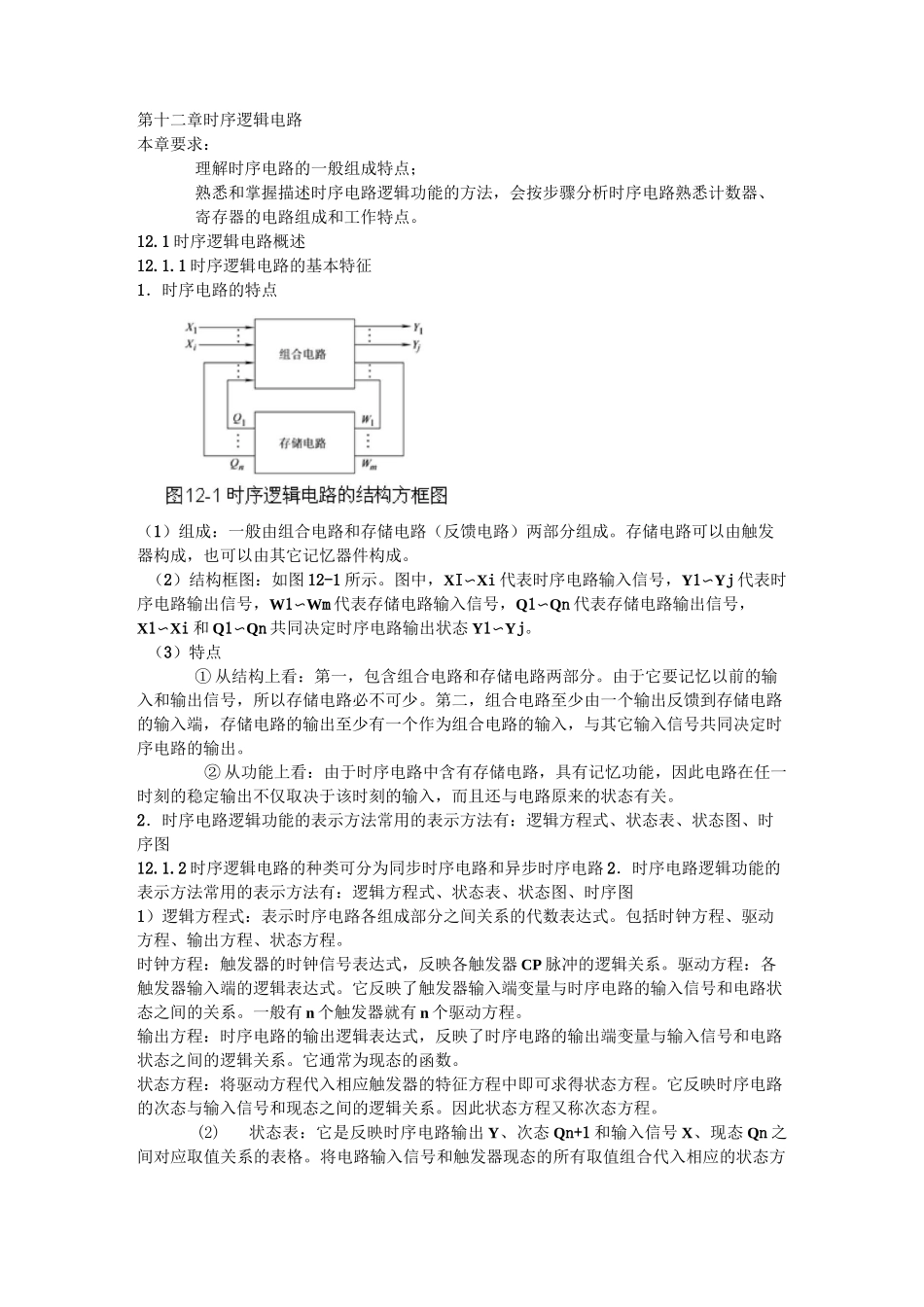

第十二章时序逻辑电路本章要求：理解时序电路的一般组成特点；熟悉和掌握描述时序电路逻辑功能的方法，会按步骤分析时序电路熟悉计数器、寄存器的电路组成和工作特点。12.1 时序逻辑电路概述12.1.1 时序逻辑电路的基本特征1．时序电路的特点（1）组成：一般由组合电路和存储电路（反馈电路）两部分组成。存储电路可以由触发器构成，也可以由其它记忆器件构成。（2）结构框图：如图 12-1 所示。图中，XI〜Xi 代表时序电路输入信号，Y1〜Yj 代表时序电路输出信号，W1〜Wm 代表存储电路输入信号，Q1〜Qn 代表存储电路输出信号，X1〜Xi 和 Q1〜Qn 共同决定时序电路输出状态 Y1〜Yj。（3）特点① 从结构上看：第一，包含组合电路和存储电路两部分。由于它要记忆以前的输入和输出信号，所以存储电路必不可少。第二，组合电路至少由一个输出反馈到存储电路的输入端，存储电路的输出至少有一个作为组合电路的输入，与其它输入信号共同决定时序电路的输出。② 从功能上看：由于时序电路中含有存储电路，具有记忆功能，因此电路在任一时刻的稳定输出不仅取决于该时刻的输入，而且还与电路原来的状态有关。2．时序电路逻辑功能的表示方法常用的表示方法有：逻辑方程式、状态表、状态图、时序图12.1.2 时序逻辑电路的种类可分为同步时序电路和异步时序电路 2．时序电路逻辑功能的表示方法常用的表示方法有：逻辑方程式、状态表、状态图、时序图1）逻辑方程式：表示时序电路各组成部分之间关系的代数表达式。包括时钟方程、驱动方程、输出方程、状态方程。时钟方程：触发器的时钟信号表达式，反映各触发器 CP 脉冲的逻辑关系。驱动方程：各触发器输入端的逻辑表达式。它反映了触发器输入端变量与时序电路的输入信号和电路状态之间的关系。一般有 n 个触发器就有 n 个驱动方程。输出方程：时序电路的输出逻辑表达式，反映了时序电路的输出端变量与输入信号和电路状态之间的逻辑关系。它通常为现态的函数。状态方程：将驱动方程代入相应触发器的特征方程中即可求得状态方程。它反映时序电路的次态与输入信号和现态之间的逻辑关系。因此状态方程又称次态方程。(2)状态表：它是反映时序电路输出 Y、次态 Qn+1 和输入信号 X、现态 Qn 之间对应取值关系的表格。将电路输入信号和触发器现态的所有取值组合代入相应的状态方程和输出方程中进行计算，求出次态和输出，列表即可。(3)状态图:是反映时序电路状态转换规律及相应输入、输出取值情...
