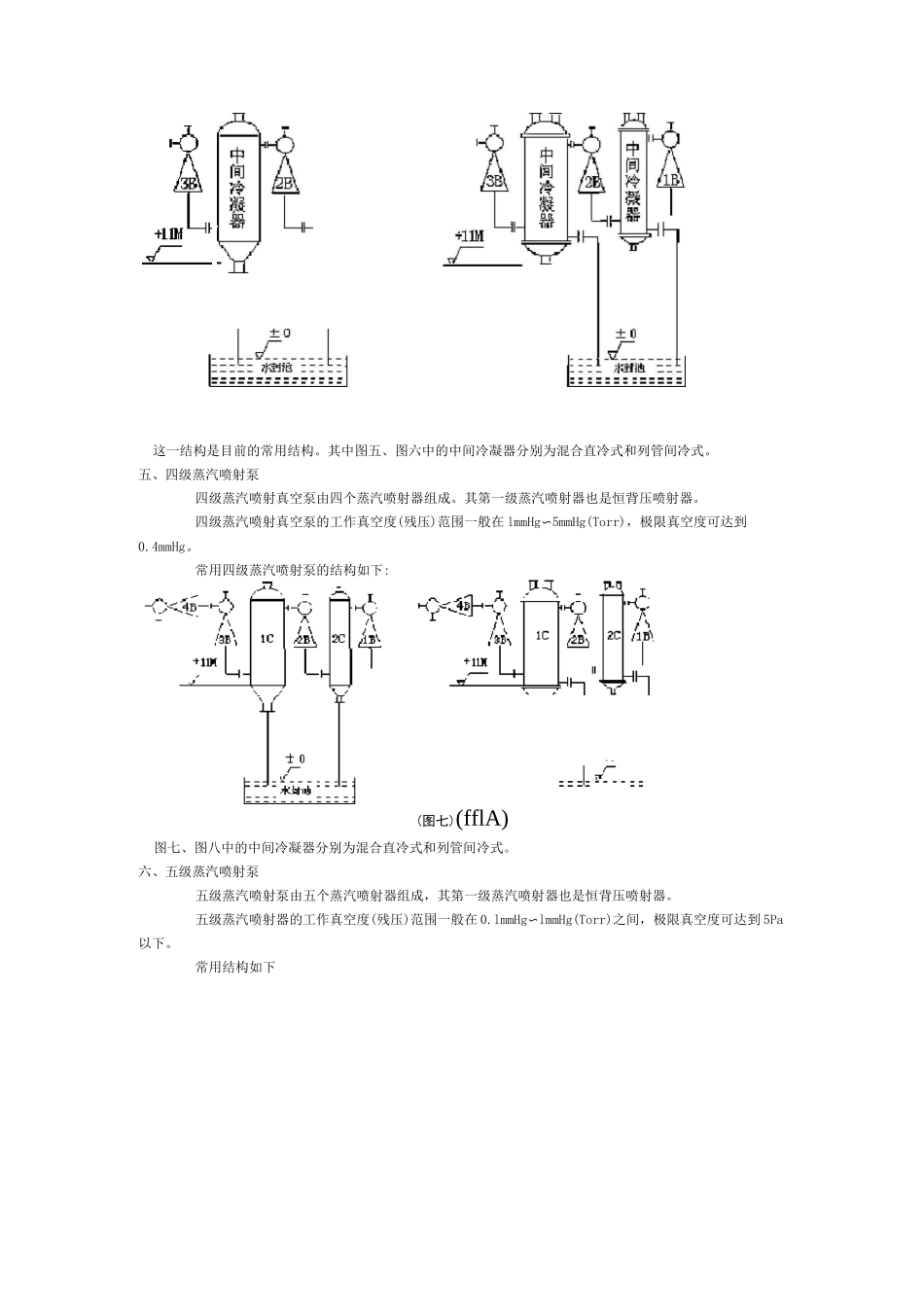

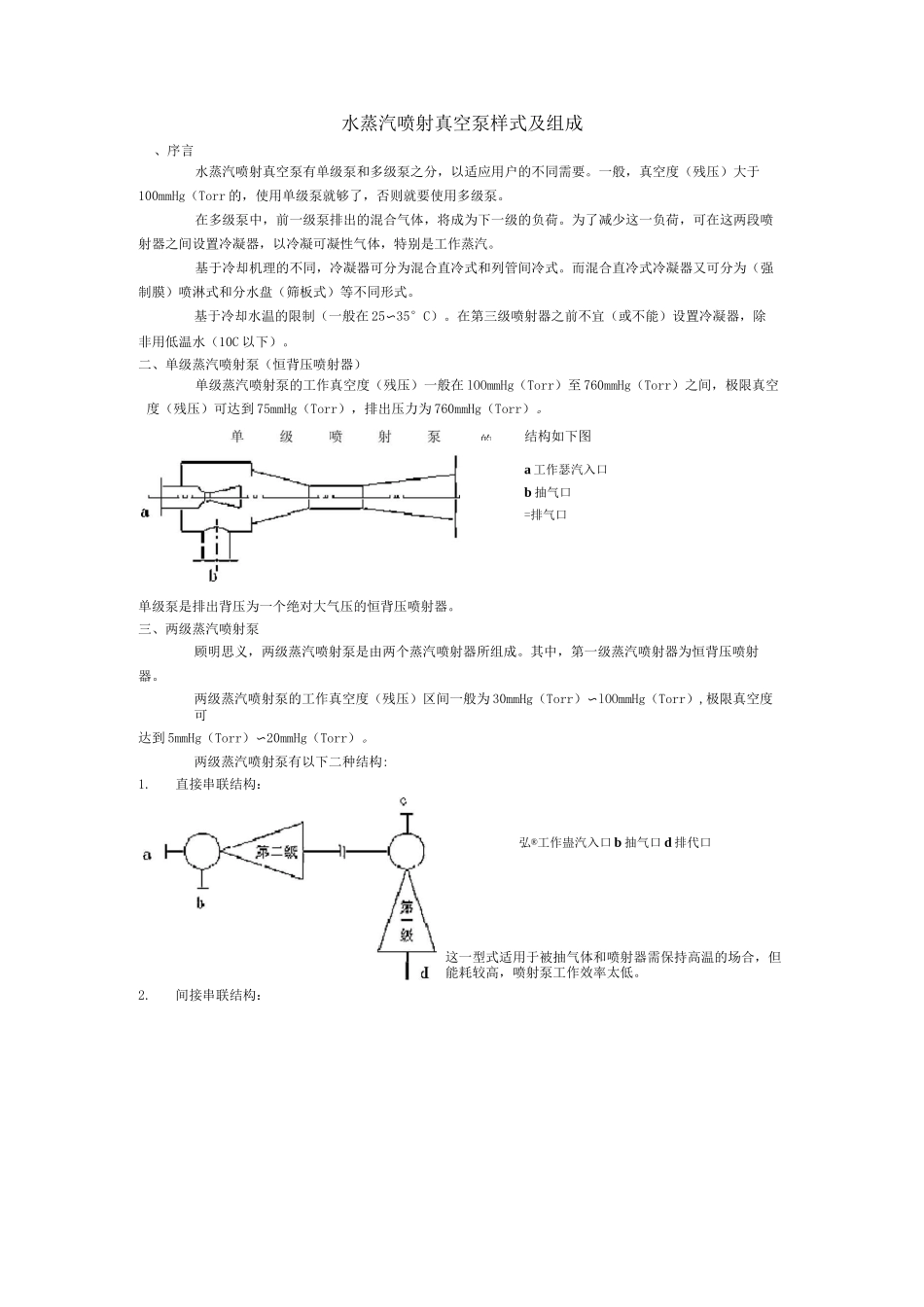

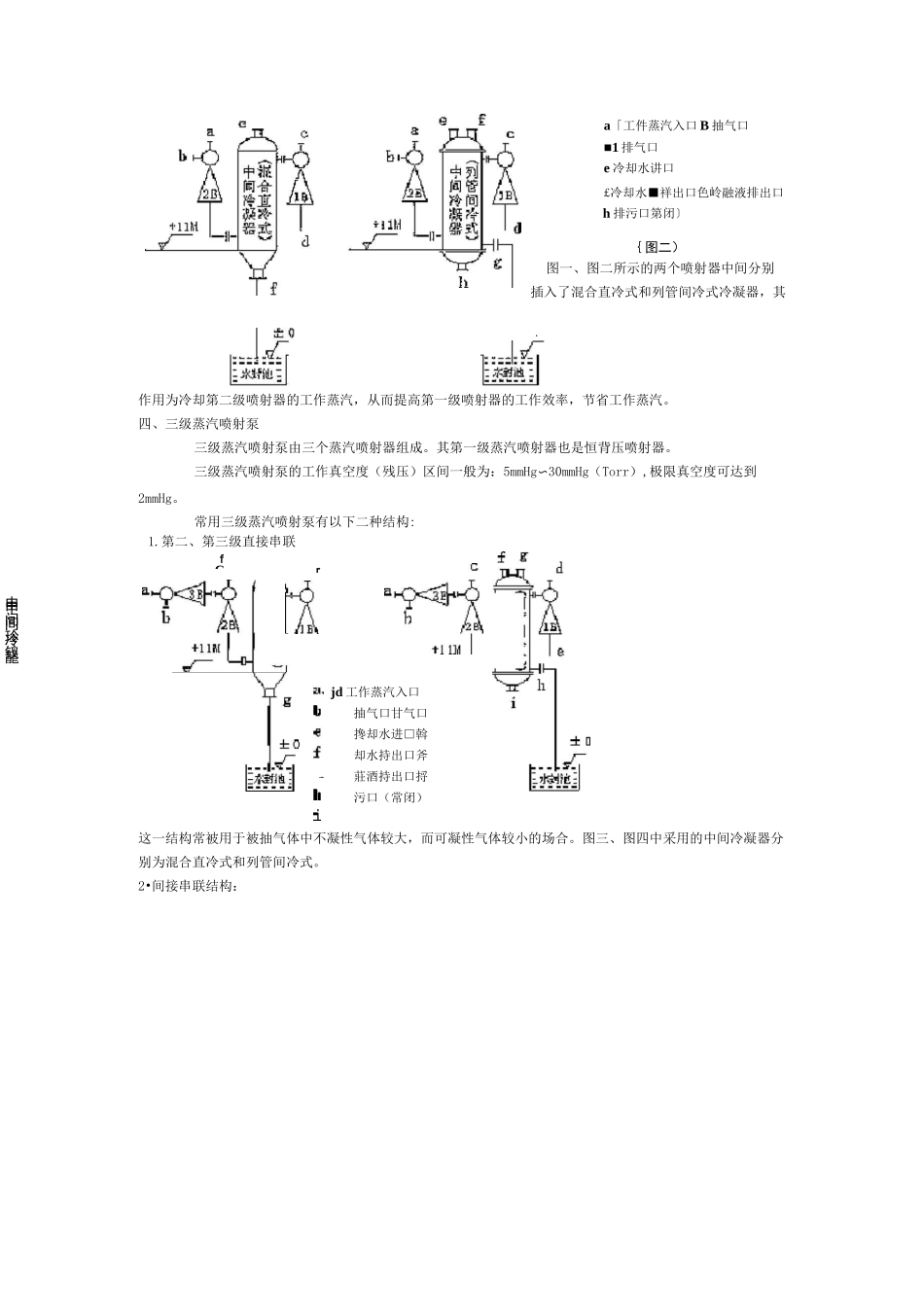

水蒸汽喷射真空泵样式及组成、序言水蒸汽喷射真空泵有单级泵和多级泵之分，以适应用户的不同需要。一般，真空度（残压）大于100mmHg（Torr 的，使用单级泵就够了，否则就要使用多级泵。在多级泵中，前一级泵排出的混合气体，将成为下一级的负荷。为了减少这一负荷，可在这两段喷射器之间设置冷凝器，以冷凝可凝性气体，特别是工作蒸汽。基于冷却机理的不同，冷凝器可分为混合直冷式和列管间冷式。而混合直冷式冷凝器又可分为（强制膜）喷淋式和分水盘（筛板式）等不同形式。基于冷却水温的限制（一般在 25〜35°C）。在第三级喷射器之前不宜（或不能）设置冷凝器，除非用低温水（10C 以下）。二、单级蒸汽喷射泵（恒背压喷射器）单级蒸汽喷射泵的工作真空度（残压）一般在 lOOmmHg（Torr）至 760mmHg（Torr）之间，极限真空度（残压）可达到 75mmHg（Torr），排出压力为 760mmHg（Torr）。结构如下图a 工作瑟汽入口b 抽气口=排气口单级泵是排出背压为一个绝对大气压的恒背压喷射器。三、两级蒸汽喷射泵顾明思义，两级蒸汽喷射泵是由两个蒸汽喷射器所组成。其中，第一级蒸汽喷射器为恒背压喷射器。两级蒸汽喷射泵的工作真空度（残压）区间一般为 30mmHg（Torr）〜lOOmmHg（Torr）,极限真空度可达到 5mmHg（Torr）〜20mmHg（Torr）。两级蒸汽喷射泵有以下二种结构:1.直接串联结构：弘®工作蛊汽入口 b 抽气口 d 排代口这一型式适用于被抽气体和喷射器需保持高温的场合，但能耗较高，喷射泵工作效率太低。2.间接串联结构：的（图1.第二、第三级直接串联fC-rjd 工作蒸汽入口抽气口甘气口搀却水进□斡却水持出口斧莊酒持出口捋污口（常闭）a「工件蒸汽入口 B 抽气口■1 排气口e 冷却水讲口£冷却水■祥出口色岭融液排出口h 排污口第闭〕｛图二）图一、图二所示的两个喷射器中间分别插入了混合直冷式和列管间冷式冷凝器，其作用为冷却第二级喷射器的工作蒸汽，从而提高第一级喷射器的工作效率，节省工作蒸汽。四、三级蒸汽喷射泵三级蒸汽喷射泵由三个蒸汽喷射器组成。其第一级蒸汽喷射器也是恒背压喷射器。三级蒸汽喷射泵的工作真空度（残压）区间一般为：5mmHg〜30mmHg（Torr）,极限真空度可达到2mmHg。常用三级蒸汽喷射泵有以下二种结构:这一结构常被用于被抽气体中不凝性气体较大，而可凝性气体较小的场合。图三、图四中采用的中间冷凝器分别为混合直冷式和列管间冷式。2•间接串联结构：±申间玲钗器苫申间冷龍磐这一结构是目前...
