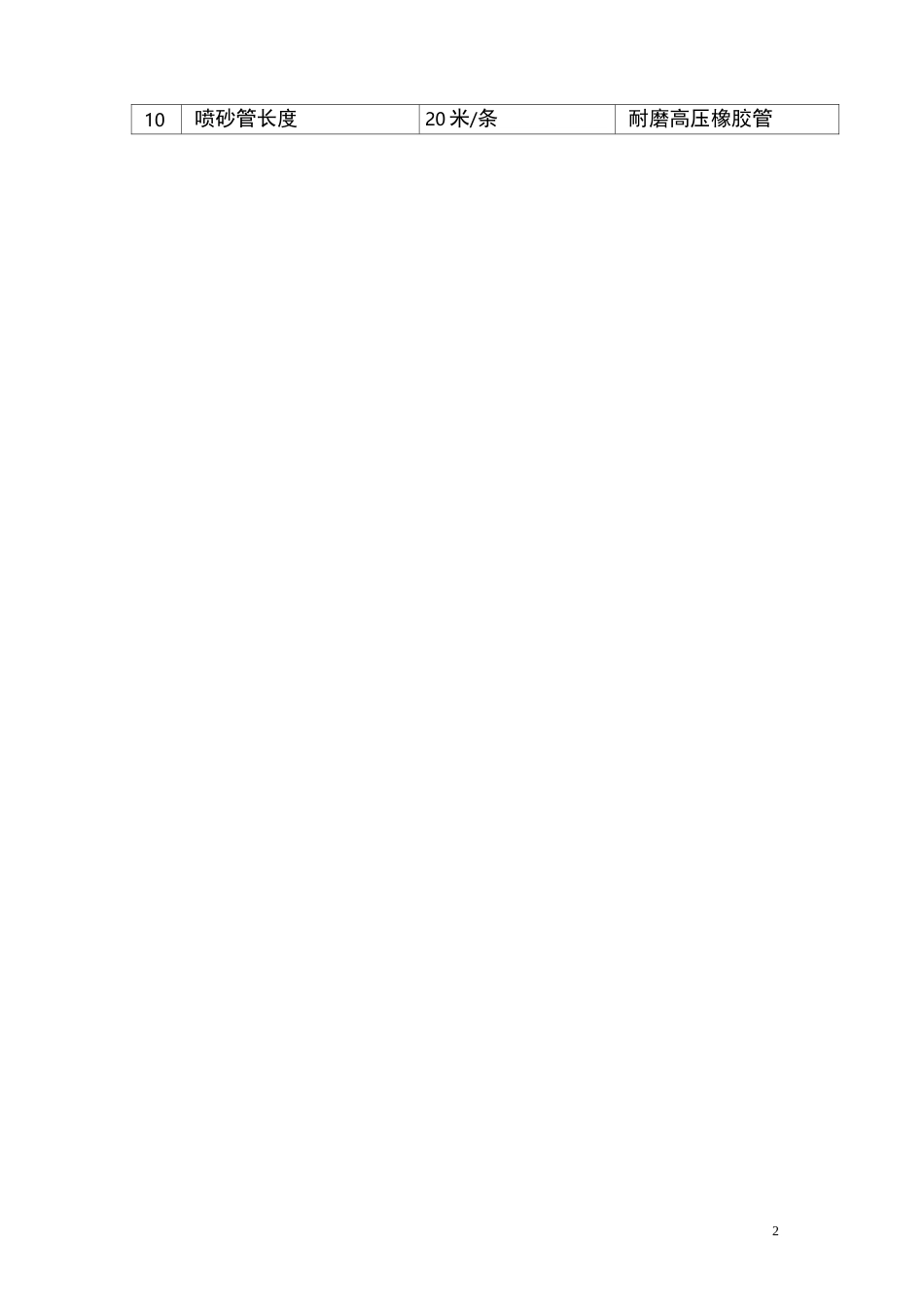

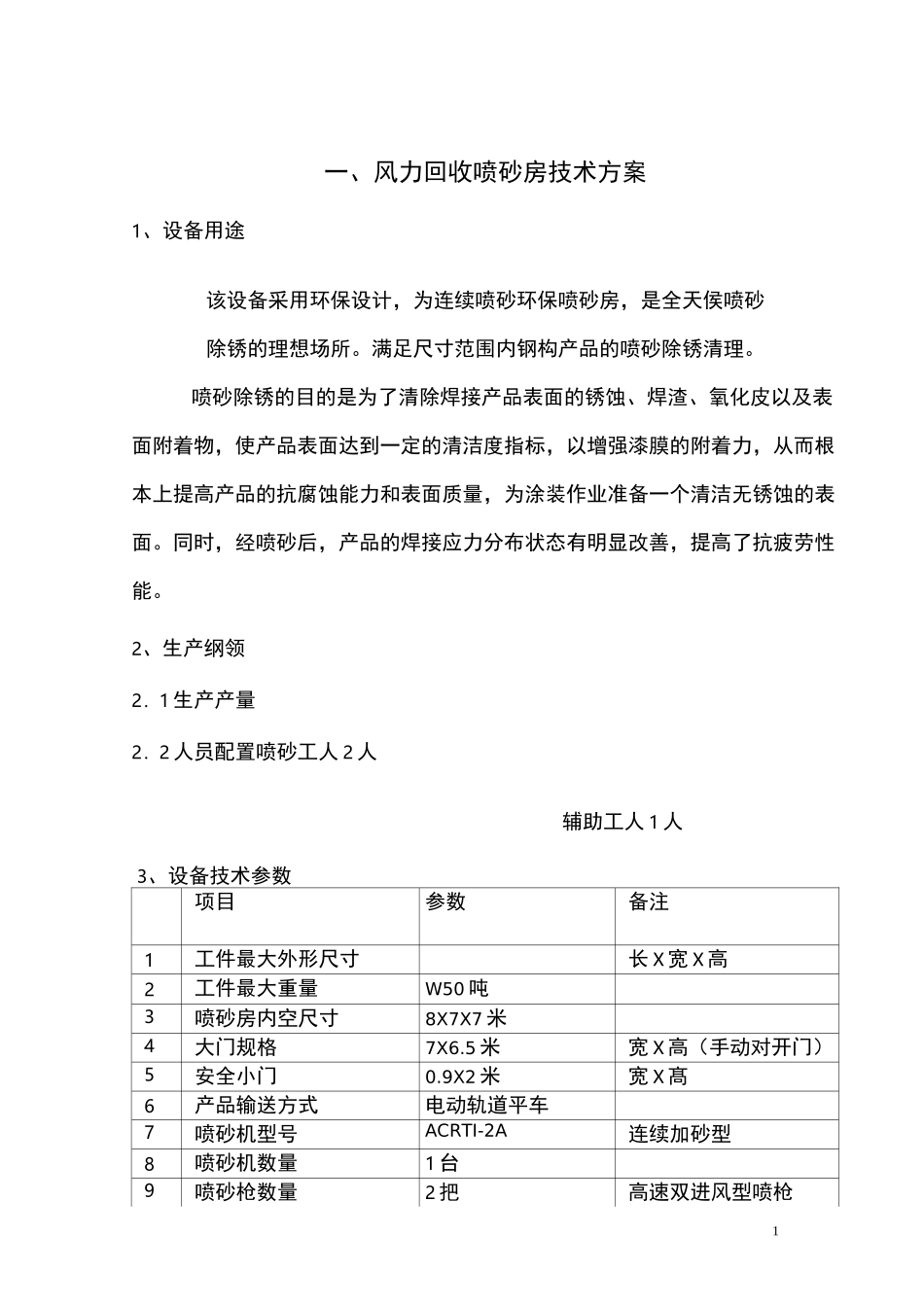

风力回收喷砂房技术方案1一、风力回收喷砂房技术方案1、设备用途该设备采用环保设计，为连续喷砂环保喷砂房，是全天侯喷砂除锈的理想场所。满足尺寸范围内钢构产品的喷砂除锈清理。喷砂除锈的目的是为了清除焊接产品表面的锈蚀、焊渣、氧化皮以及表面附着物，使产品表面达到一定的清洁度指标，以增强漆膜的附着力，从而根本上提高产品的抗腐蚀能力和表面质量，为涂装作业准备一个清洁无锈蚀的表面。同时，经喷砂后，产品的焊接应力分布状态有明显改善，提高了抗疲劳性能。2、生产纲领2．1 生产产量2．2 人员配置喷砂工人 2 人辅助工人 1 人3、设备技术参数项目参数备注1工件最大外形尺寸长 X 宽 X 高2工件最大重量W50 吨3喷砂房内空尺寸8X7X7 米4大门规格7X6.5 米宽 X 高（手动对开门）5安全小门0.9X2 米宽 X 髙6产品输送方式电动轨道平车7喷砂机型号ACRTI-2A连续加砂型8喷砂机数量1 台9喷砂枪数量2 把高速双进风型喷枪210喷砂管长度20 米/条耐磨高压橡胶管311喷砂生产效率40m2/h①10 喷枪喷平面碳钢板时12除锈质量指标Sa2.0-Sa3.0GB892313喷砂后粗糙度40-70 口 m14适用磨料砂料或丸料①0.3〜1.5mm钢砂加非金属砂15磨料循环方式全自动风力闭循环16平均磨料消耗0.2kg/m2用钢丸+①10 喷枪时17喷砂压缩空气工作压力0.5〜0.8Mpa18设计耗气量（最大）13m3/min2 把枪工作时19除尘通风量23000m3/h20排风管（烟囱）排放高度15 米21除尘方式旋风+滤筒自动反吹清灰22粉尘排放量小于 100mg/m3GB16297-199623粉尘过滤效率>95%24电气控制自动+手动PLC+触摸屏25电气元件施耐德或者正泰26房体内部照明>300Lux27噪音（操作区）W85db(A)GB16297-199628噪音（厂界）W60db(A)GB16297-19964、工作原理：喷砂是采用压缩空气为动力，以形成高速喷射束将磨料（铜矿砂、石英砂、金刚砂、钢砂、钢丸）高速喷射到被需处理工件表面，使工件表面的外表面的外表或形状发生变化，由于磨料对工件表面的冲击和切削作用，使工件的表面获的一定的清洁度和不同的粗糙度，使工件表面的机械性能得到改善，因此提高了工件的抗疲劳性，增加了它和涂层之间的附着力，延长了涂膜的耐久性，也有利于涂料的流平和装饰。喷砂作业时，喷砂房内由于引风机的作用而处于负压状态，保证了喷砂时的粉尘不会外泻，维持了干净整洁的外部环境。喷出后散落4的丸料经由气流回收系统被回收进储料箱内，以备下一喷砂循环的供料。喷砂产生的粉尘则被吸入除尘系统的管道，经滤芯除...
