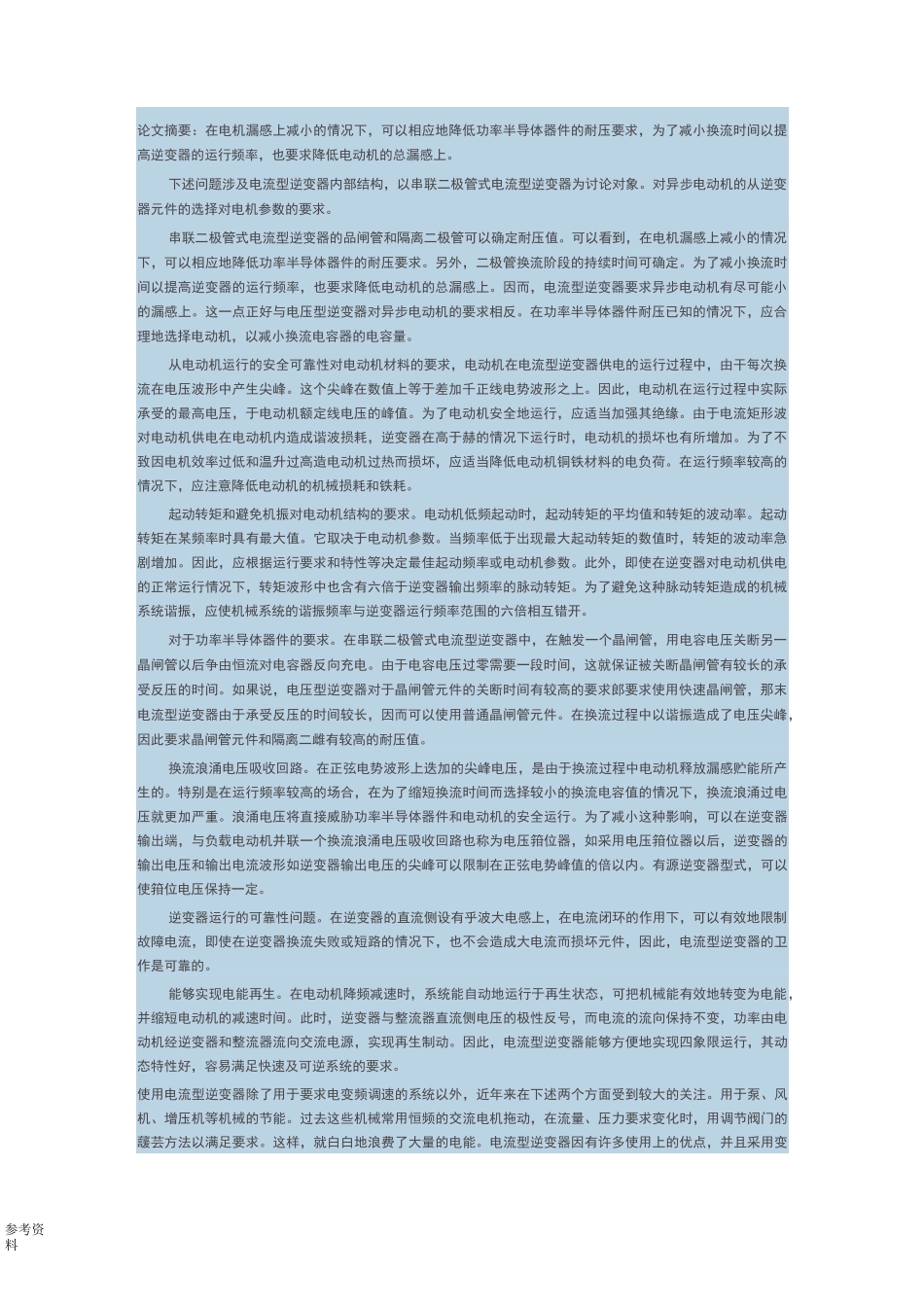

参考资料论文摘要：在电机漏感上减小的情况下，可以相应地降低功率半导体器件的耐压要求，为了减小换流时间以提高逆变器的运行频率，也要求降低电动机的总漏感上。下述问题涉及电流型逆变器内部结构，以串联二极管式电流型逆变器为讨论对象。对异步电动机的从逆变器元件的选择对电机参数的要求。串联二极管式电流型逆变器的品闸管和隔离二极管可以确定耐压值。可以看到，在电机漏感上减小的情况下，可以相应地降低功率半导体器件的耐压要求。另外，二极管换流阶段的持续时间可确定。为了减小换流时间以提高逆变器的运行频率，也要求降低电动机的总漏感上。因而，电流型逆变器要求异步电动机有尽可能小的漏感上。这一点正好与电压型逆变器对异步电动机的要求相反。在功率半导体器件耐压已知的情况下，应合理地选择电动机，以减小换流电容器的电容量。从电动机运行的安全可靠性对电动机材料的要求，电动机在电流型逆变器供电的运行过程中，由干每次换流在电压波形中产生尖峰。这个尖峰在数值上等于差加千正线电势波形之上。因此，电动机在运行过程中实际承受的最高电压，于电动机额定线电压的峰值。为了电动机安全地运行，应适当加强其绝缘。由于电流矩形波对电动机供电在电动机内造成谐波损耗，逆变器在高于赫的情况下运行时，电动机的损坏也有所增加。为了不致因电机效率过低和温升过高造电动机过热而损坏，应适当降低电动机铜铁材料的电负荷。在运行频率较高的情况下，应注意降低电动机的机械损耗和铁耗。起动转矩和避免机振对电动机结构的要求。电动机低频起动时，起动转矩的平均值和转矩的波动率。起动转矩在某频率时具有最大值。它取决于电动机参数。当频率低于出现最大起动转矩的数值时，转矩的波动率急剧增加。因此，应根据运行要求和特性等决定最佳起动频率或电动机参数。此外，即使在逆变器对电动机供电的正常运行情况下，转矩波形中也含有六倍于逆变器输出频率的脉动转矩。为了避免这种脉动转矩造成的机械系统谐振，应使机械系统的谐振频率与逆变器运行频率范围的六倍相互错开。对于功率半导体器件的要求。在串联二极管式电流型逆变器中，在触发一个晶闸管，用电容电压关断另一晶闸管以后争由恒流对电容器反向充电。由于电容电压过零需要一段时间，这就保证被关断晶闸管有较长的承受反压的时间。如果说，电压型逆变器对于晶闸管元件的关断时间有较高的要求郎要求使用快速晶闸管，那末电流型逆变器由于承受反压的时间较长，因而可以使用普...
