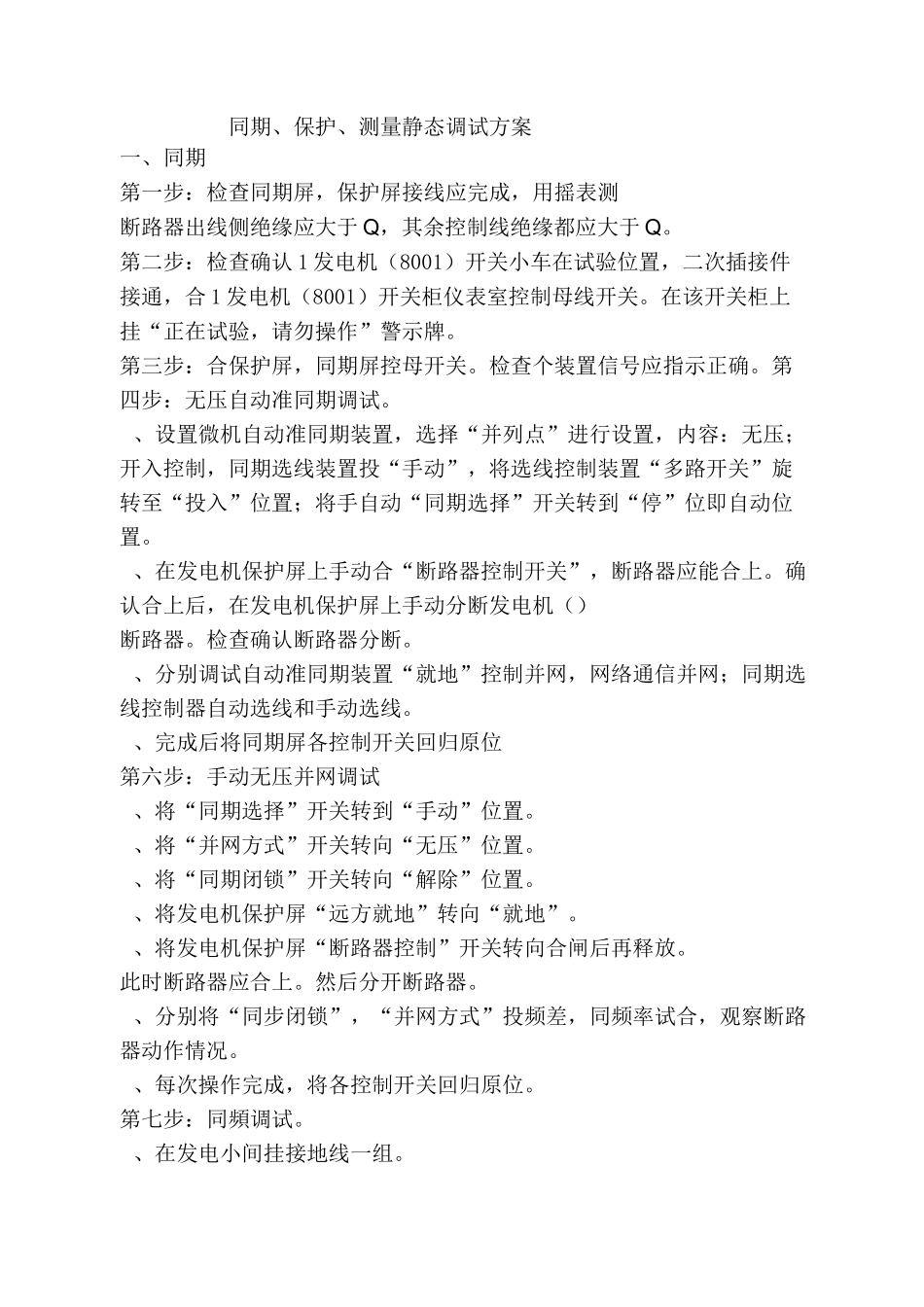

同期、保护、测量静态调试方案一、同期第一步：检查同期屏，保护屏接线应完成，用摇表测断路器出线侧绝缘应大于 Q，其余控制线绝缘都应大于 Q。第二步：检查确认 1 发电机（8001）开关小车在试验位置，二次插接件接通，合 1 发电机（8001）开关柜仪表室控制母线开关。在该开关柜上挂“正在试验，请勿操作”警示牌。第三步：合保护屏，同期屏控母开关。检查个装置信号应指示正确。第四步：无压自动准同期调试。、设置微机自动准同期装置，选择“并列点”进行设置，内容：无压；开入控制，同期选线装置投“手动”，将选线控制装置“多路开关”旋转至“投入”位置；将手自动“同期选择”开关转到“停”位即自动位置。、在发电机保护屏上手动合“断路器控制开关”，断路器应能合上。确认合上后，在发电机保护屏上手动分断发电机（）断路器。检查确认断路器分断。、分别调试自动准同期装置“就地”控制并网，网络通信并网；同期选线控制器自动选线和手动选线。、完成后将同期屏各控制开关回归原位第六步：手动无压并网调试、将“同期选择”开关转到“手动”位置。、将“并网方式”开关转向“无压”位置。、将“同期闭锁”开关转向“解除”位置。、将发电机保护屏“远方就地”转向“就地”。、将发电机保护屏“断路器控制”开关转向合闸后再释放。此时断路器应合上。然后分开断路器。、分别将“同步闭锁”，“并网方式”投频差，同频率试合，观察断路器动作情况。、每次操作完成，将各控制开关回归原位。第七步：同頻调试。、在发电小间挂接地线一组。、在发电小间将两组小车全部拉出至试验位置，跋开二次插头。、在端子排上拆开发电机进同期屏的端子，同时拆除段母线端子。、用综合保护测试仪，分别给段母线和发电机端通上同頻电压。、调试手动同期回路。分别将“同期选择”开关转向手动位置，“并网方式”开关转向同頻，“同期闭锁”开关转向闭锁，“同期开关转”向精同步。在发电机保护屏上将“远方就地”开关转向就地，合“断路器控制”开关。确认断路器合上，然后分断断路器。、调试自动准同期同頻并网回路。设置“导前时间”以断路器实际动作时间为基础进行设置。设置频差，压差等。设置“并网点”选择“同頻”，“开入”“自动选线”“就地”断路器合闸。确认合闸后，分断路器。重复设置“就地”“通信”手动选线等，重复合闸。第八步：频差调试、对同期表，同期检查继电器和自动准同步装置进行校验。、设置同期检查继电器。、调整综合保护...
