四新技术及建筑节能技术在本工程中的应用情况正骨1VIP免费

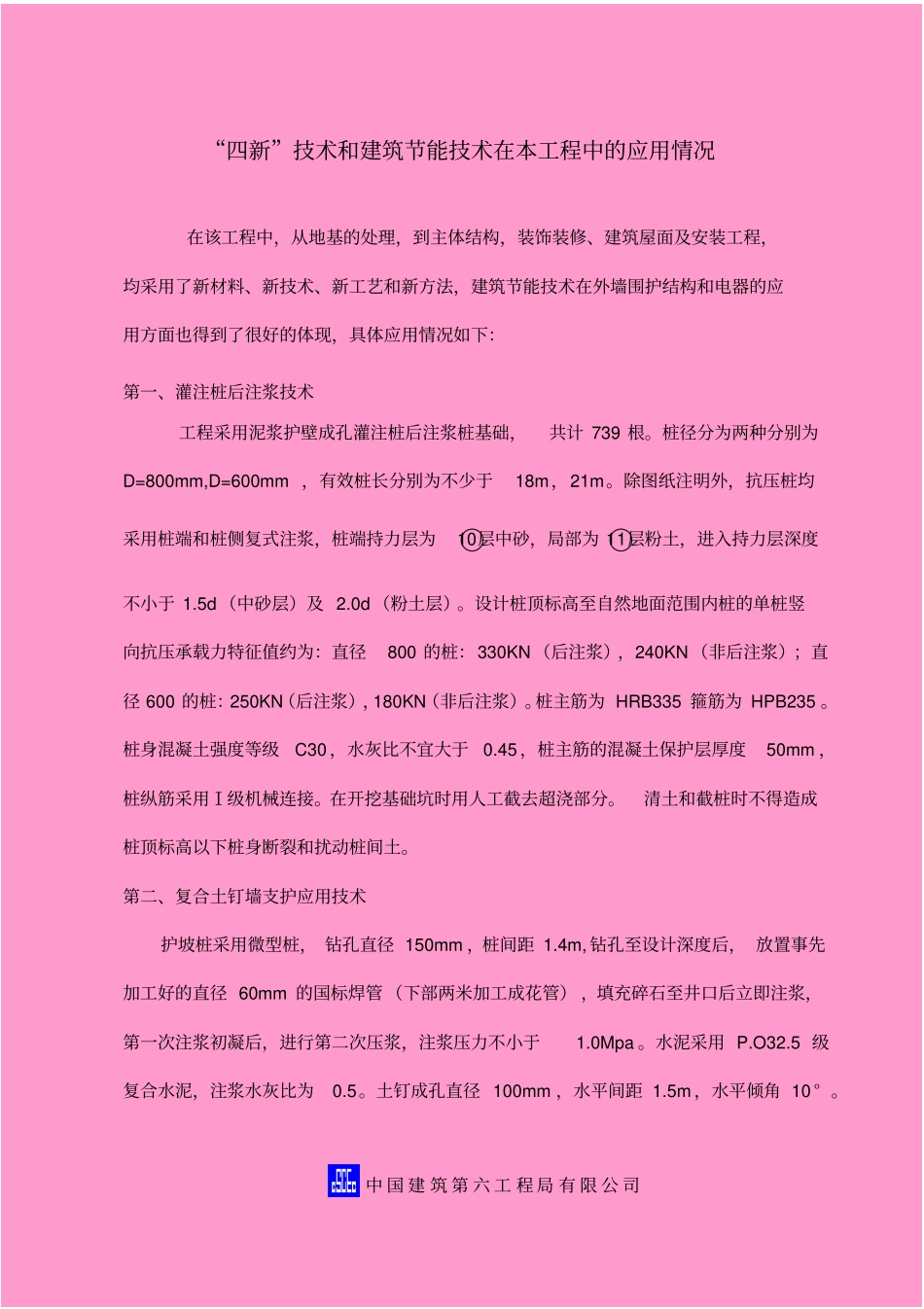

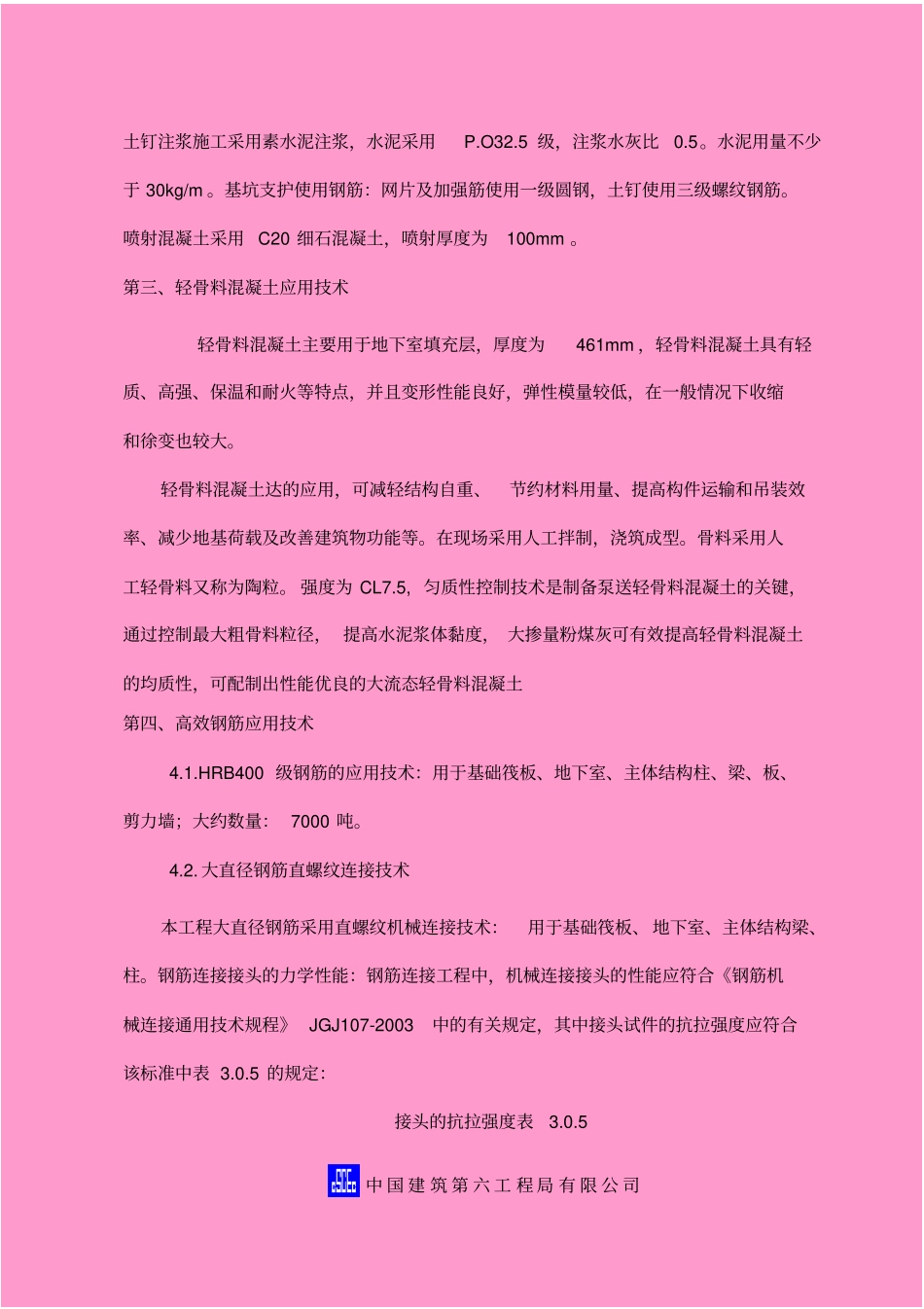

中 国 建 筑 第 六 工 程 局 有 限 公 司“四新”技术和建筑节能技术在本工程中的应用情况在该工程中，从地基的处理，到主体结构，装饰装修、建筑屋面及安装工程，均采用了新材料、新技术、新工艺和新方法，建筑节能技术在外墙围护结构和电器的应用方面也得到了很好的体现，具体应用情况如下：第一、灌注桩后注浆技术工程采用泥浆护壁成孔灌注桩后注浆桩基础，共计 739 根。桩径分为两种分别为D=800mm,D=600mm ，有效桩长分别为不少于18m，21m。除图纸注明外，抗压桩均采用桩端和桩侧复式注浆，桩端持力层为○10层中砂，局部为 ○11层粉土，进入持力层深度不小于 1.5d （中砂层）及 2.0d （粉土层）。设计桩顶标高至自然地面范围内桩的单桩竖向抗压承载力特征值约为：直径800 的桩：330KN （后注浆），240KN （非后注浆）；直径 600 的桩：250KN（后注浆），180KN（非后注浆）。桩主筋为 HRB335 箍筋为 HPB235 。桩身混凝土强度等级C30 ，水灰比不宜大于0.45 ，桩主筋的混凝土保护层厚度50mm ，桩纵筋采用Ⅰ级机械连接。在开挖基础坑时用人工截去超浇部分。清土和截桩时不得造成桩顶标高以下桩身断裂和扰动桩间土。第二、复合土钉墙支护应用技术护坡桩采用微型桩， 钻孔直径 150mm ，桩间距 1.4m, 钻孔至设计深度后， 放置事先加工好的直径 60mm 的国标焊管 （下部两米加工成花管） ，填充碎石至井口后立即注浆，第一次注浆初凝后，进行第二次压浆，注浆压力不小于1.0Mpa 。水泥采用 P.O32.5 级复合水泥，注浆水灰比为0.5。土钉成孔直径 100mm ，水平间距 1.5m ，水平倾角 10 ° 。中 国 建 筑 第 六 工 程 局 有 限 公 司土钉注浆施工采用素水泥注浆，水泥采用P.O32.5 级，注浆水灰比0.5。水泥用量不少于 30kg/m 。基坑支护使用钢筋：网片及加强筋使用一级圆钢，土钉使用三级螺纹钢筋。喷射混凝土采用 C20 细石混凝土，喷射厚度为100mm 。第三、轻骨料混凝土应用技术轻骨料混凝土主要用于地下室填充层，厚度为461mm ，轻骨料混凝土具有轻质、高强、保温和耐火等特点，并且变形性能良好，弹性模量较低，在一般情况下收缩和徐变也较大。轻骨料混凝土达的应用，可减轻结构自重、节约材料用量、提高构件运输和吊装效率、减少地基荷载及改善建筑物功能等。在现场采用人工拌制，浇筑成型。骨料采用人工轻骨料又称为陶粒。 强度为 CL7.5, 匀质性控制技术是制备泵送轻骨料混凝...
