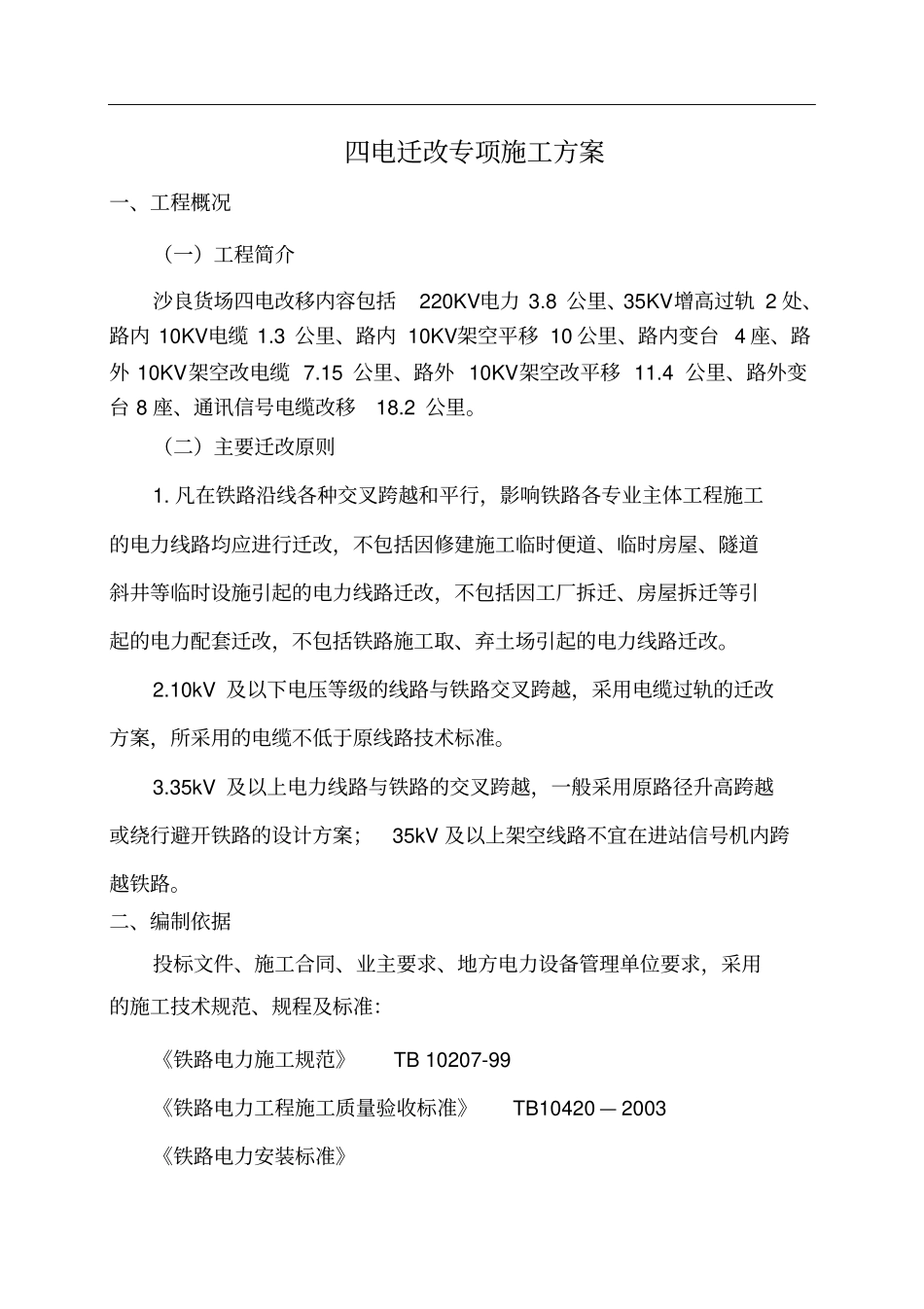

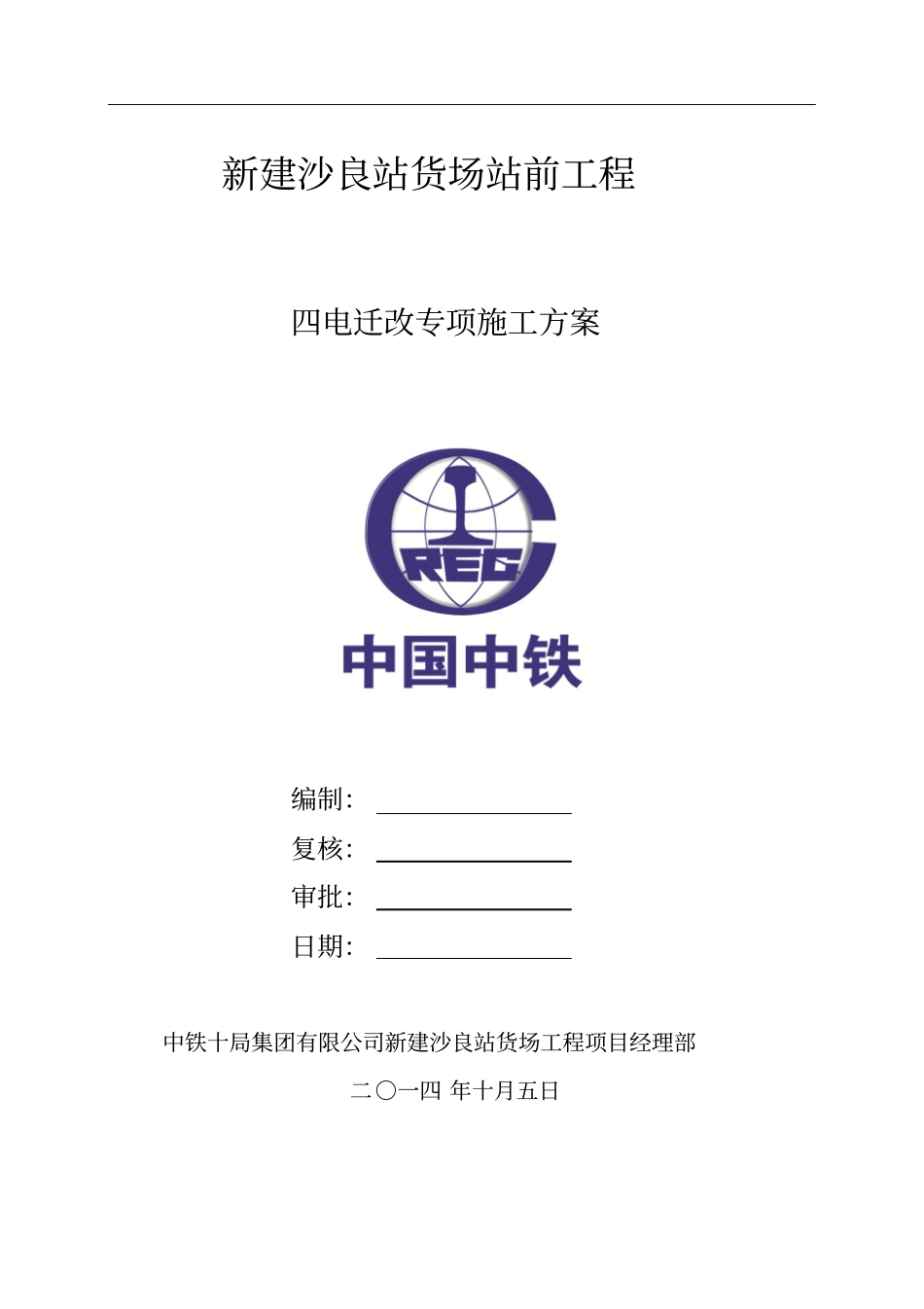

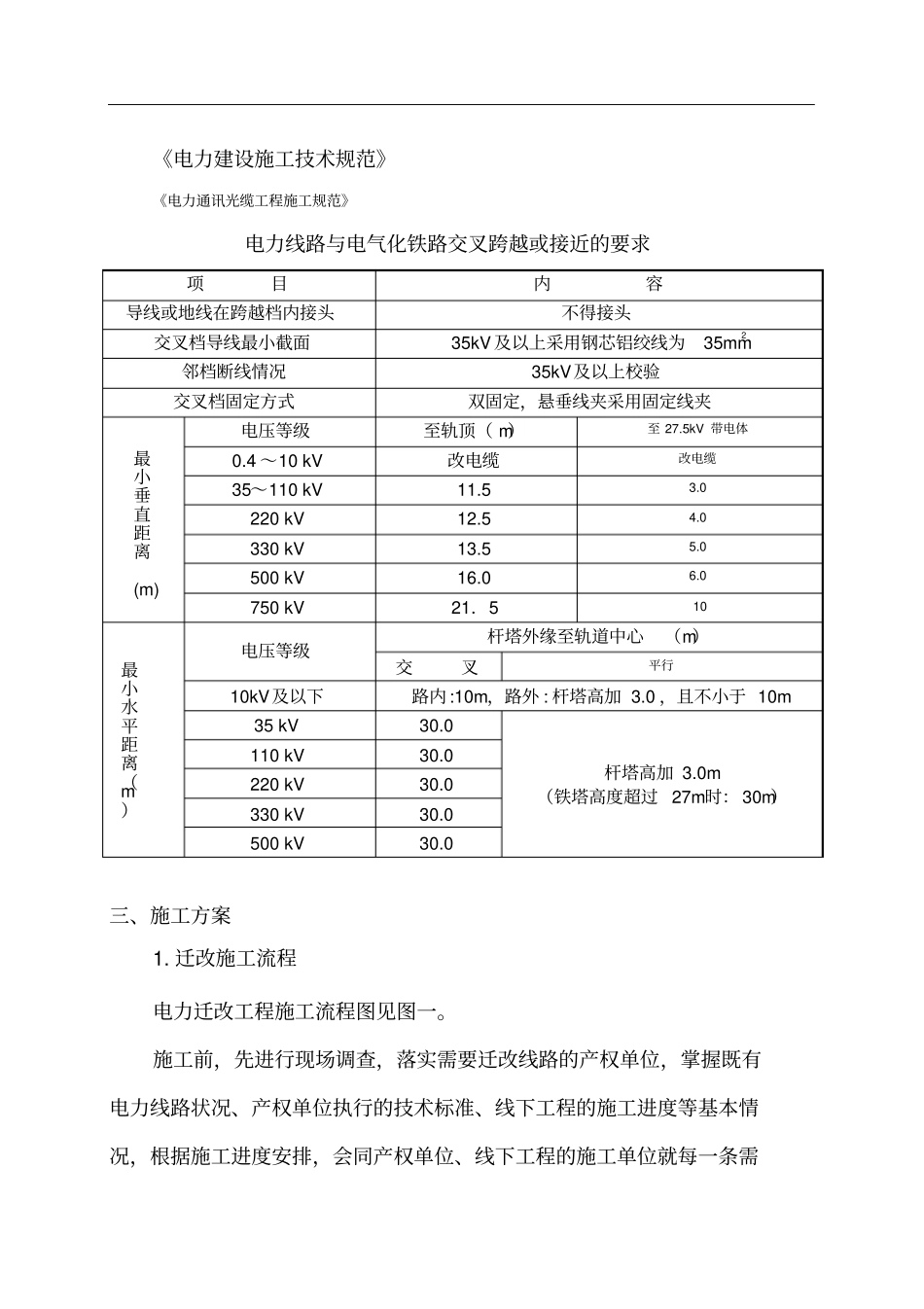

新建沙良站货场站前工程四电迁改专项施工方案编制:复核:审批:日期:中铁十局集团有限公司新建沙良站货场工程项目经理部二○一四 年十月五日四电迁改专项施工方案一、工程概况(一)工程简介沙良货场四电改移内容包括220KV电力 3.8 公里、35KV增高过轨 2 处、路内 10KV电缆 1.3 公里、路内 10KV架空平移 10 公里、路内变台 4 座、路外 10KV架空改电缆 7.15 公里、路外 10KV架空改平移 11.4 公里、路外变台 8 座、通讯信号电缆改移18.2 公里。(二)主要迁改原则1. 凡在铁路沿线各种交叉跨越和平行,影响铁路各专业主体工程施工的电力线路均应进行迁改,不包括因修建施工临时便道、临时房屋、隧道斜井等临时设施引起的电力线路迁改,不包括因工厂拆迁、房屋拆迁等引起的电力配套迁改,不包括铁路施工取、弃土场引起的电力线路迁改。2.10kV 及以下电压等级的线路与铁路交叉跨越,采用电缆过轨的迁改方案,所采用的电缆不低于原线路技术标准。3.35kV 及以上电力线路与铁路的交叉跨越,一般采用原路径升高跨越或绕行避开铁路的设计方案;35kV 及以上架空线路不宜在进站信号机内跨越铁路。二、编制依据投标文件、施工合同、业主要求、地方电力设备管理单位要求,采用的施工技术规范、规程及标准:《铁路电力施工规范》 TB 10207-99 《铁路电力工程施工质量验收标准》 TB10420 — 2003 《铁路电力安装标准》《电力建设施工技术规范》《电力通讯光缆工程施工规范》电力线路与电气化铁路交叉跨越或接近的要求项目内容导线或地线在跨越档内接头不得接头交叉档导线最小截面35kV 及以上采用钢芯铝绞线为35mm2邻档断线情况35kV及以上校验交叉档固定方式双固定,悬垂线夹采用固定线夹最小垂直距离(m) 电压等级至轨顶( m)至 27.5kV 带电体0.4 ~10 kV 改电缆改电缆35~110 kV 11.5 3.0 220 kV 12.5 4.0 330 kV 13.5 5.0 500 kV 16.0 6.0 750 kV 21.5 10 最小水平距离(m)电压等级杆塔外缘至轨道中心(m)交叉平行10kV及以下路内 :10m,路外 : 杆塔高加 3.0 ,且不小于 10m 35 kV 30.0 杆塔高加 3.0m (铁塔高度超过 27m时: 30m)110 kV 30.0 220 kV 30.0 330 kV 30.0 500 kV 30.0 三、施工方案1. 迁改施工流程电力迁改工程施工流程图见图一。施工前,先进行现场调查,落实需要迁改线路的产权单位,掌握既有电力线路状况、产权单位执行的技术标准、线下工程的施...
