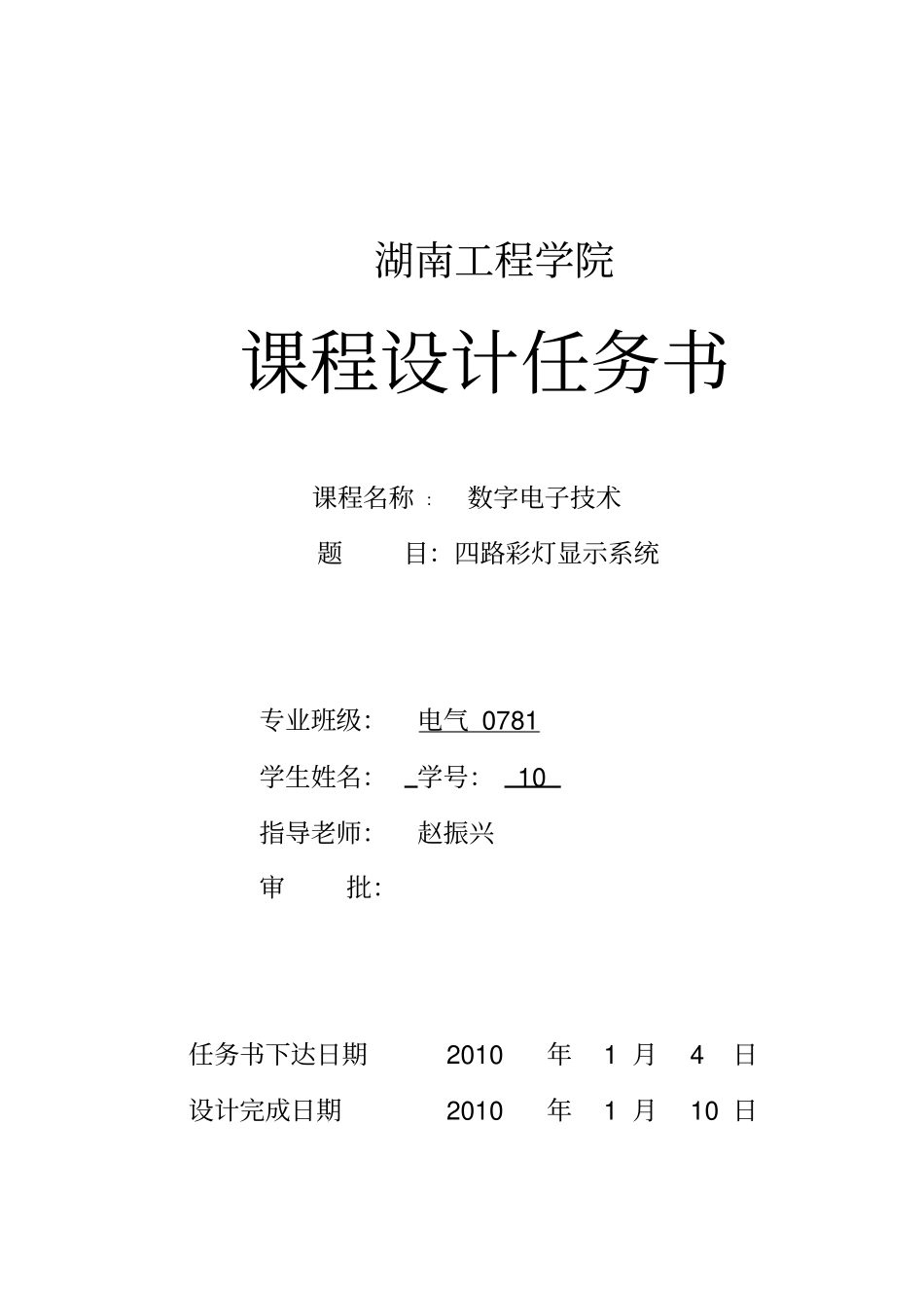

四路彩灯显示系统-数电课程设计_第2页
2/18
四路彩灯显示系统-数电课程设计_第3页
3/18
课程设计课程名称数字电子技术课程设计课题名称四路彩灯显示系统专业电气工程及其自动化班级电气 0781 班学号2 姓名指导教师赵振兴2010 年 1 月 10 日湖南工程学院课程设计任务书课程名称 :数字电子技术题目:四路彩灯显示系统专业班级:电气 0781 学生姓名:学号:10 指导老师:赵振兴审批:任务书下达日期2010 年1 月4 日设计完成日期2010 年1 月10 日设计内容与设计要求一、 任务与要求:用中规模集成电路设计并制作一个四路彩灯显示系统,要求如下:1、开机自动置入初始状态后即能按规定的程序进行循环显示。2、程序由三个节拍组成:第一节拍时, 四路输出 Q1~Q4 依次为 1,使第一路彩灯先点亮,接着第二,第三,第四路彩灯点亮。第二节拍时, Q4~Q1 依次为 0,使第四路彩灯先灭,然后使第三,第二,第一路彩灯灭。第三节拍时, Q1~Q4 输出同时为 1 态 0.5 秒,然后同时为 0 态 0.5 秒,使四路彩灯同时点亮0.5 秒然后同时灭 0.5 秒,共进行4 次。每个节拍费时都为 4 秒,执行一次程序共需12 秒3、用发光二极管显示彩灯系统的各节拍;4、功能扩展(自选)二、设计要求:1、 设计思路清晰,给出整体设计框图;2、 设计各单元电路,给出具体设计思路、电路器件;3、 总电路设计;4、 计算机仿真5、 安装调试电路;6、 写出设计报告;主要设计条件1. 提供直流稳压电源、示波器;2. 提供 TTL 集成电路芯片、电阻、电容及插接用面包板、导线等。说明书格式1、课程设计封面;2、课程设计任务书;3、说明书目录;4、设计总体思路,基本原理和框图;5、单元电路设计(各单元电路图);6、总电路设计(总电路图) ;7、安装、调试步骤;8、故障分析与电路改进;9、总结与设计调试体会;10、 附录(元器件清单) ;11、 参考文献;12、 课程设计成绩评分表。进 度 安 排第一周星期一上午安排任务、讲课。星期一~星期五上午查资料、设计第二周1、计算机仿真2、测试元器件3、调试单元电路4、调试总电路5、调试验收6、写课程设计报告书星期五下午答辩地点:实验楼四楼电子综合实验室第一章系统组成及工作原理 .............................................. 71.1 设计总体思路 ..................................................... 71.2 基本原理 ......................................................... 81.3 框图 ...................................................
