回风顺槽无极绳绞车提升运输安全技术措施VIP免费

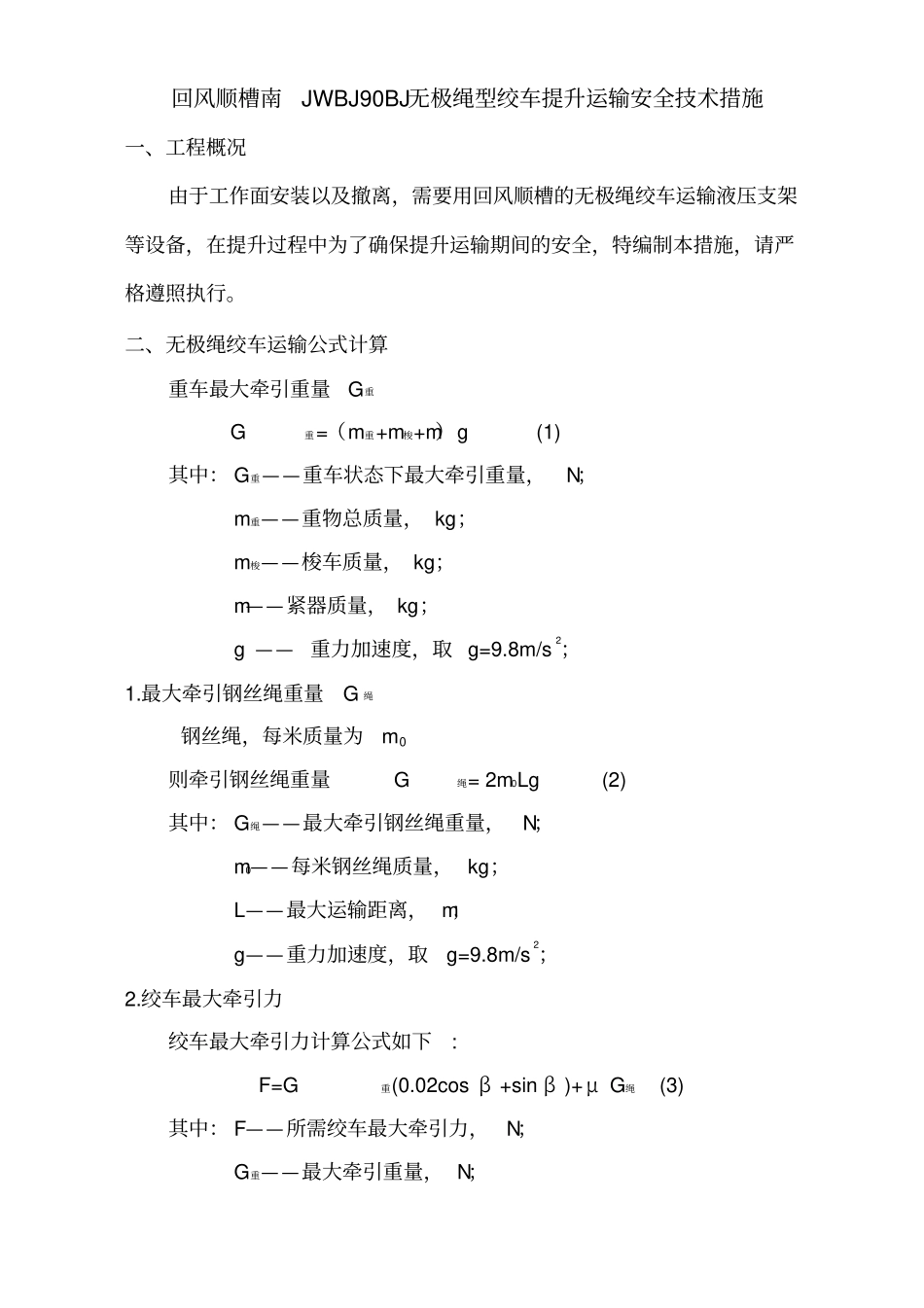

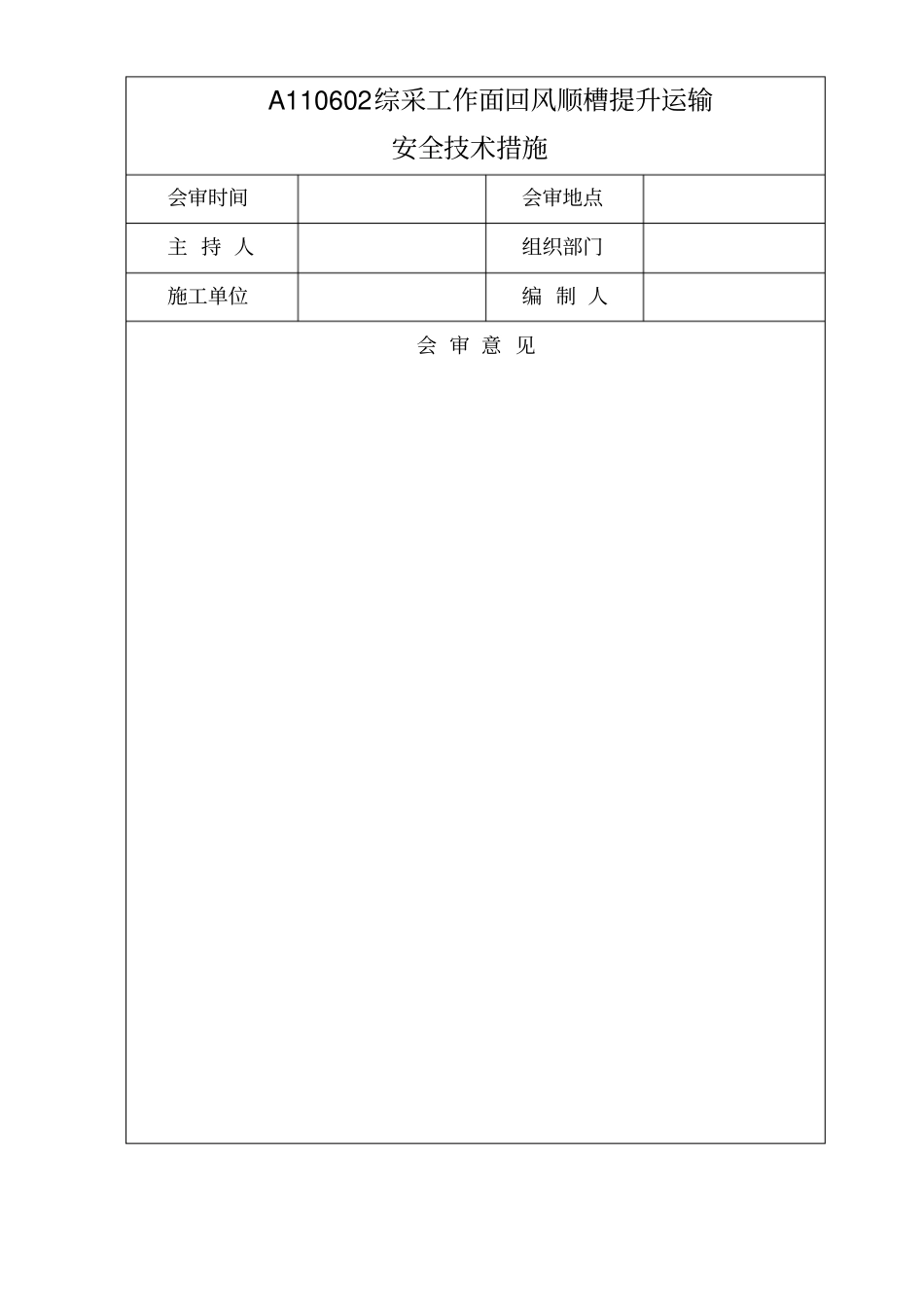

A110602 综采工作面回风顺槽提升运输安全技术措施会审单位及人员签名：施 工 单 位：施工负责人：编制人：工程部：机电部：通防部：安全部：机电副总：安全副经理：编制日期：A110602综采工作面回风顺槽提升运输安全技术措施会审时间会审地点主 持 人组织部门施工单位编 制 人会 审 意 见回风顺槽南JWBJ90BJ无极绳型绞车提升运输安全技术措施一、工程概况由于工作面安装以及撤离，需要用回风顺槽的无极绳绞车运输液压支架等设备，在提升过程中为了确保提升运输期间的安全，特编制本措施，请严格遵照执行。二、无极绳绞车运输公式计算重车最大牵引重量G重 G重=（m重+m梭+m）g (1) 其中： G重——重车状态下最大牵引重量，N；m重——重物总质量， kg；m梭——梭车质量， kg；m——紧器质量， kg；g ——重力加速度，取 g=9.8m/s2；1.最大牵引钢丝绳重量G 绳钢丝绳，每米质量为m0则牵引钢丝绳重量 G绳= 2m0Lg (2) 其中： G绳——最大牵引钢丝绳重量，N；m0——每米钢丝绳质量， kg；L——最大运输距离， m；g——重力加速度，取g=9.8m/s2；2.绞车最大牵引力绞车最大牵引力计算公式如下: F=G重(0.02cos β +sin β )+μ G绳 (3) 其中： F——所需绞车最大牵引力，N；G重——最大牵引重量， N；β ——运输巷道最大坡度，°；G绳——最大牵引钢丝绳重量，N；μ——钢丝绳阻力系数 , 最大取 0.2 。根据上述公式，将A110602回风巷工作面现场数据代入对JWB90BJ型无极绳绞车进行验算如下：3.重车最大牵引重量G重G重=（m重+m梭+m）g G重=（17000kg+3000kg+800kg）×9.8m/s 2G重=203840N 4.最大牵引钢丝绳重量G 绳G绳= 2m0Lg G绳=2×2.82kg/m ×1320m×9.8m/s 2G绳=72959.04N 5.所需绞车最大牵引力F F=G重(0.02cos β +sin β )+μ G绳F=203840N×（0.02 ×0.98+0.173 ）+0.2 ×72959.04NF=53851.39n 6. 钢丝绳安全系数验算：提升最大牵引力为54kN，JWBJ90BJ无极绳型绞车牵引力为50/100kN，绞车能满足要求。选用钢丝绳规格为6x19FC 型 28mm钢丝绳抗拉强度为1670Mpa，破断拉力总和为 432KN 钢丝绳安全系数验算：M=Qp/F，=432/54 =8＞6.5 所以钢丝绳选用合格。综述：JWB90BJ型无极绳绞车快速时牵引力为50KN，慢速时牵引力为100KN,采用快速或慢速运输都能够满足A110602工作面回风巷提升17 吨重物的运输。三、技术要求及安全措施1. 由于绞车提升作业是在专用回风巷进行作业，提升作业前安...
