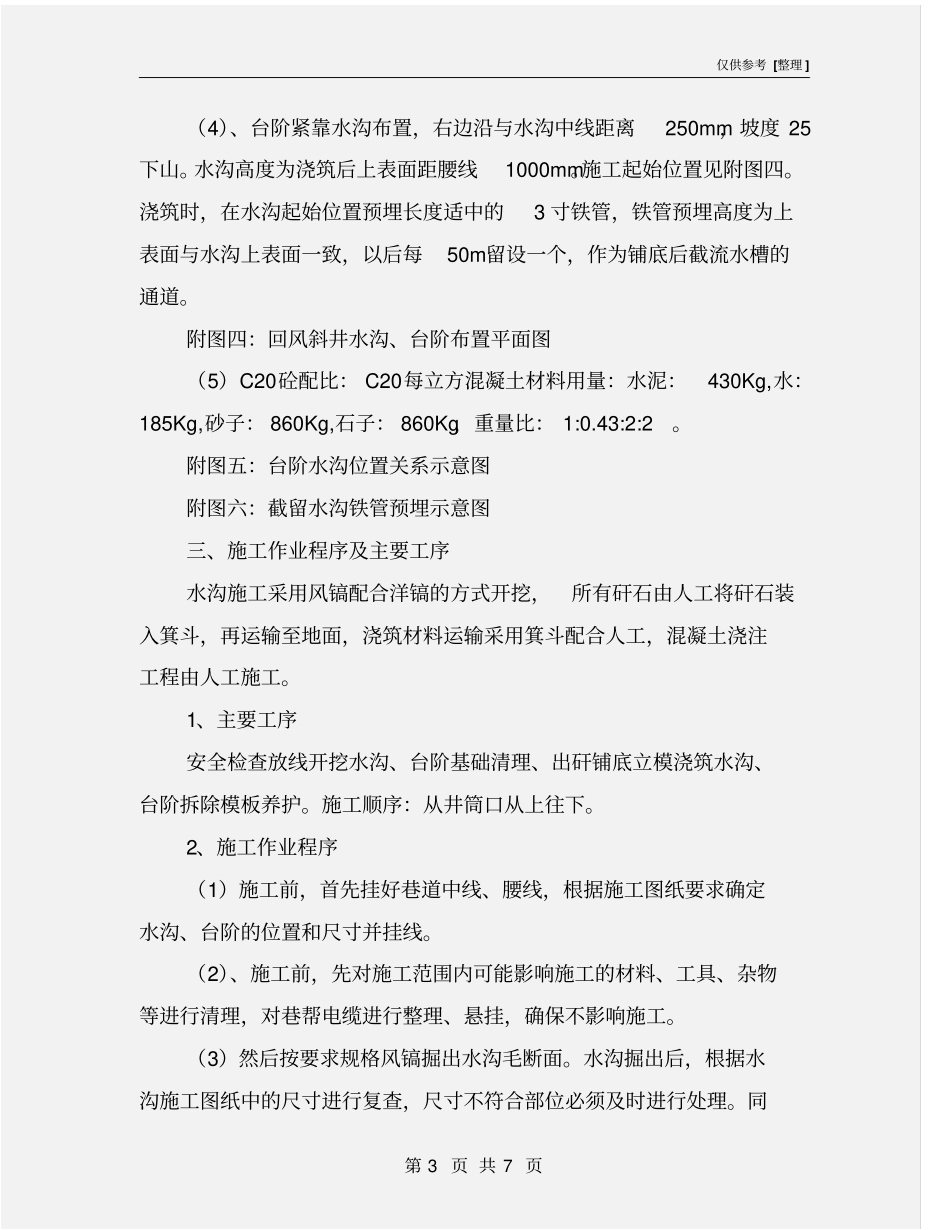

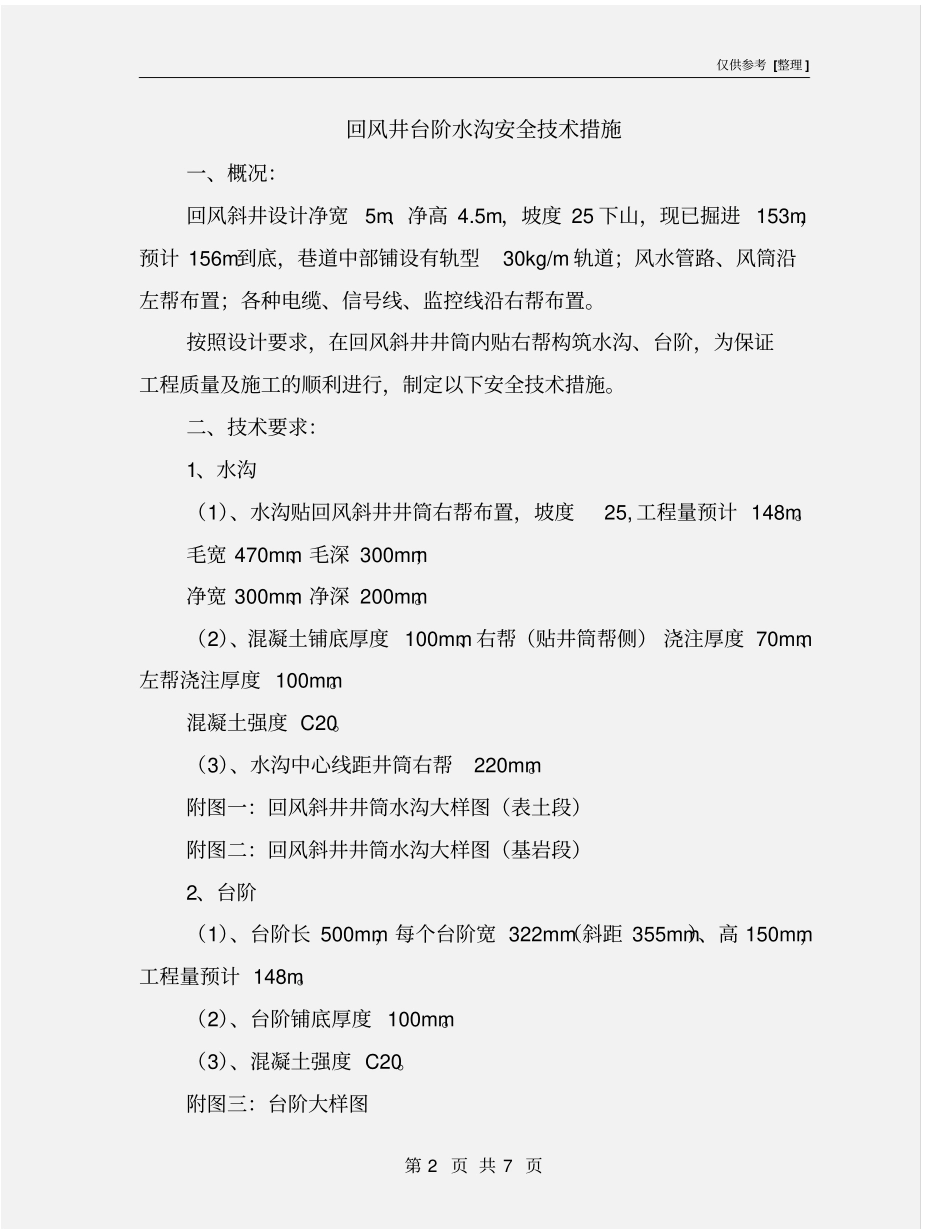

仅供参考 [整理 ] 第 1 页 共 7 页安全管理文书回风井台阶水沟安全技术措施日期： __________________单位： __________________仅供参考 [整理 ] 第 2 页 共 7 页回风井台阶水沟安全技术措施一、概况：回风斜井设计净宽5m、净高 4.5m，坡度 25 下山，现已掘进 153m，预计 156m到底，巷道中部铺设有轨型30kg/m 轨道；风水管路、风筒沿左帮布置；各种电缆、信号线、监控线沿右帮布置。按照设计要求，在回风斜井井筒内贴右帮构筑水沟、台阶，为保证工程质量及施工的顺利进行，制定以下安全技术措施。二、技术要求：1、水沟（1）、水沟贴回风斜井井筒右帮布置，坡度25, 工程量预计 148m。毛宽 470mm、毛深 300mm；净宽 300mm、净深 200mm。（2）、混凝土铺底厚度 100mm、右帮（贴井筒帮侧） 浇注厚度 70mm、左帮浇注厚度 100mm。混凝土强度 C20。（3）、水沟中心线距井筒右帮220mm。附图一：回风斜井井筒水沟大样图（表土段）附图二：回风斜井井筒水沟大样图（基岩段）2、台阶（1）、台阶长 500mm，每个台阶宽 322mm（斜距 355mm）、高 150mm，工程量预计 148m。（2）、台阶铺底厚度 100mm。（3）、混凝土强度 C20。附图三：台阶大样图仅供参考 [整理 ] 第 3 页 共 7 页（4）、台阶紧靠水沟布置，右边沿与水沟中线距离250mm，坡度 25下山。水沟高度为浇筑后上表面距腰线1000mm。施工起始位置见附图四。浇筑时，在水沟起始位置预埋长度适中的3 寸铁管，铁管预埋高度为上表面与水沟上表面一致，以后每50m留设一个，作为铺底后截流水槽的通道。附图四：回风斜井水沟、台阶布置平面图（5）C20砼配比： C20每立方混凝土材料用量：水泥：430Kg,水：185Kg,砂子： 860Kg,石子： 860Kg，重量比： 1:0.43:2:2。附图五：台阶水沟位置关系示意图附图六：截留水沟铁管预埋示意图三、施工作业程序及主要工序水沟施工采用风镐配合洋镐的方式开挖，所有矸石由人工将矸石装入箕斗，再运输至地面，浇筑材料运输采用箕斗配合人工，混凝土浇注工程由人工施工。1、主要工序安全检查放线开挖水沟、台阶基础清理、出矸铺底立模浇筑水沟、台阶拆除模板养护。施工顺序：从井筒口从上往下。2、施工作业程序（1）施工前，首先挂好巷道中线、腰线，根据施工图纸要求确定水沟、台阶的位置和尺寸并挂线。（2）、施工前，先对施工范围内可能影响施工的材料、工具、杂物等进行清理，对巷帮电缆进行整理、悬挂，确保不影响施工...
