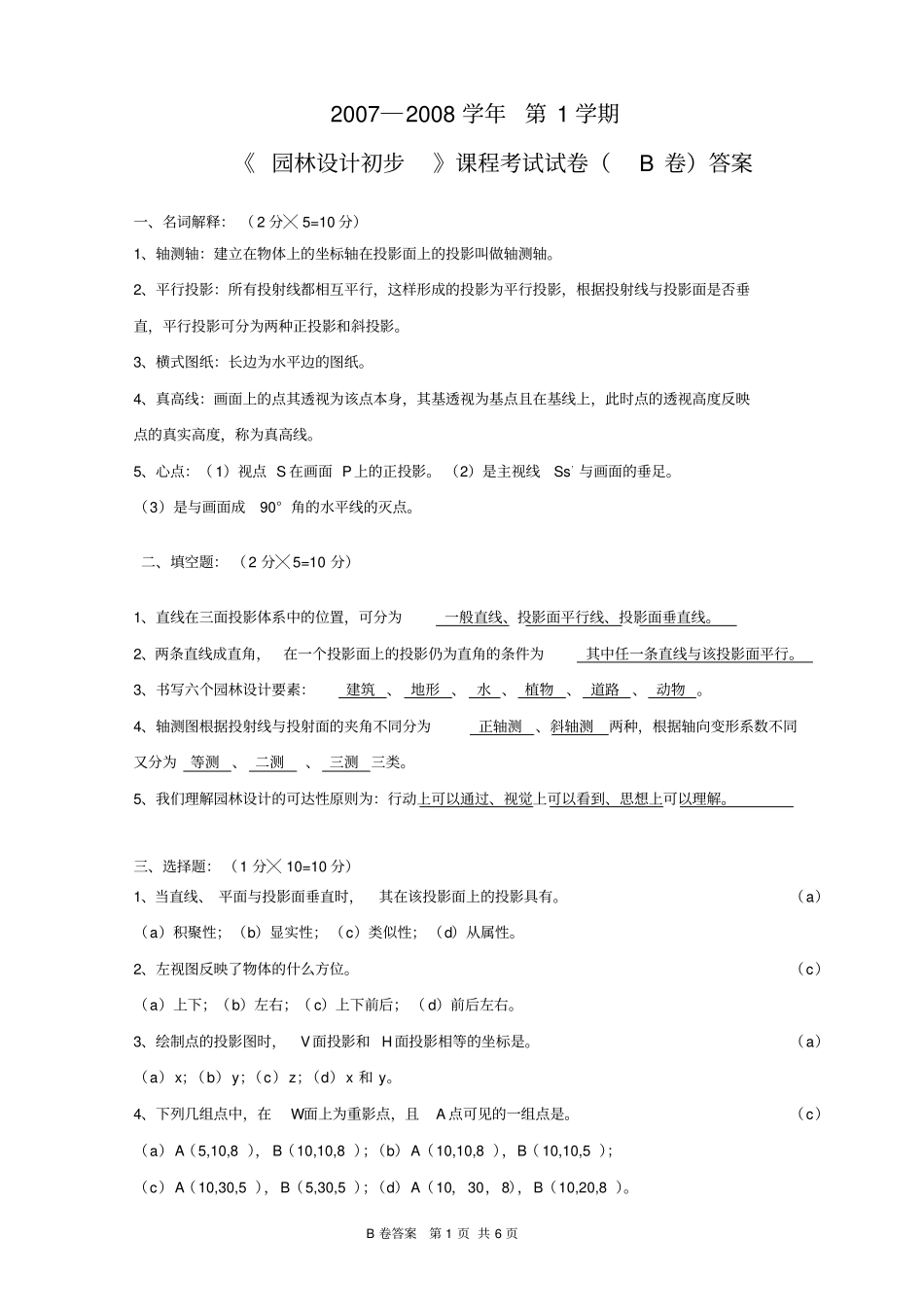

B 卷答案第 1 页 共 6 页2007─2008 学年第 1 学期《 园林设计初步》课程考试试卷（ B 卷）答案一、名词解释： （ 2 分╳ 5=10 分）1、轴测轴：建立在物体上的坐标轴在投影面上的投影叫做轴测轴。2、平行投影：所有投射线都相互平行，这样形成的投影为平行投影，根据投射线与投影面是否垂直，平行投影可分为两种正投影和斜投影。3、横式图纸：长边为水平边的图纸。4、真高线：画面上的点其透视为该点本身，其基透视为基点且在基线上，此时点的透视高度反映点的真实高度，称为真高线。5、心点：（ 1）视点 S 在画面 P上的正投影。 （2）是主视线Ss，与画面的垂足。（3）是与画面成90° 角的水平线的灭点。二、填空题： （2 分╳ 5=10 分）1、直线在三面投影体系中的位置，可分为一般直线、投影面平行线、投影面垂直线。2、两条直线成直角，在一个投影面上的投影仍为直角的条件为其中任一条直线与该投影面平行。3、书写六个园林设计要素：建筑 、 地形 、 水 、 植物、 道路、 动物 。4、轴测图根据投射线与投射面的夹角不同分为正轴测、斜轴测两种，根据轴向变形系数不同又分为等测、 二测、 三测三类。5、我们理解园林设计的可达性原则为：行动上可以通过、视觉上可以看到、思想上可以理解。三、选择题： （1 分╳ 10=10 分）1、当直线、 平面与投影面垂直时，其在该投影面上的投影具有。（a）（a）积聚性；（b）显实性；（c）类似性；（d）从属性。2、左视图反映了物体的什么方位。（c）（a）上下；（b）左右；（ c）上下前后； （ d）前后左右。3、绘制点的投影图时，V面投影和 H面投影相等的坐标是。（a）（a）x；（b）y；（c）z；（d）x 和 y。4、下列几组点中，在W面上为重影点，且A 点可见的一组点是。（c）（a）A（5,10,8 ）， B（10,10,8 ）；（b）A（10,10,8 ），B（ 10,10,5 ）；（c）A（10,30,5 ），B（5,30,5 ）；（d）A（10，30，8），B（10,20,8 ）。B 卷答案第 2 页 共 6 页5、已知 c'd'//ox，cd//ox ，则 CD直线为。（c）（a）水平线；（b）正平线；（c）侧垂线；（d）一般位置线。6、在下列两直线的V、H面投影中， 不能直接判断其平行的是。（c）（a）两水平线；（b）两正平线； （c）两侧平线； （d）两侧垂线。7、一条铅垂线与一条一般位置直线交叉，它们的公垂线是。（b）（a）正平线；（b）水平线；（c）侧平线；（d）一般位置直线。8、一水平线与Q...
