国宏选煤厂浮选工程施工方案VIP免费

国宏选煤厂浮选工程施工方案_第1页
1/22

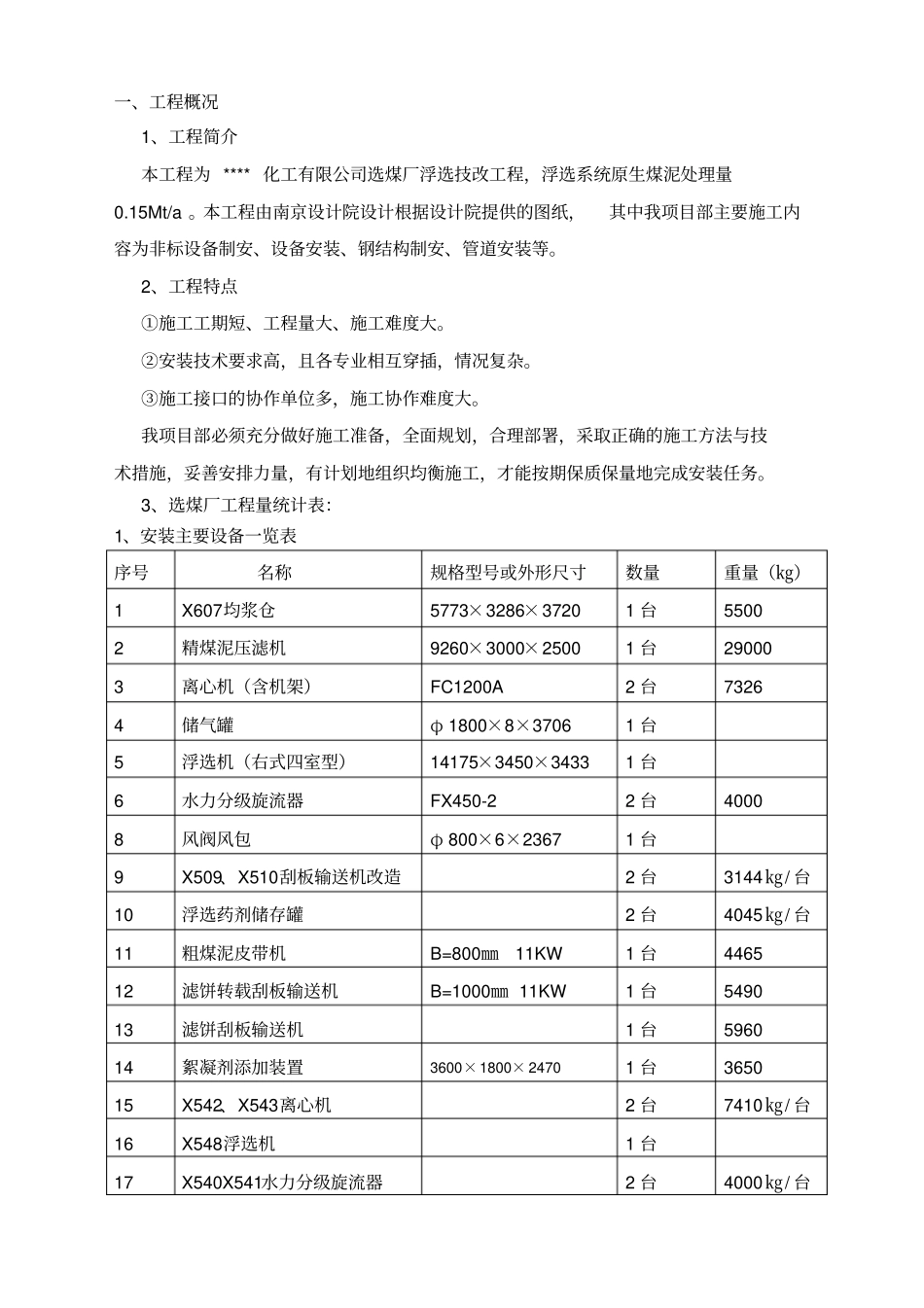

国宏选煤厂浮选工程施工方案_第2页
2/22
国宏选煤厂浮选工程施工方案_第3页
3/22
****有限责任公司选煤厂浮选技改工程设备及管道安装施工方案编制:蒋大友审核:王广峰批准:臧涛山东兖矿煤化工检修有限公司2013 年 9 月一、工程概况1、工程简介本工程为 **** 化工有限公司选煤厂浮选技改工程,浮选系统原生煤泥处理量0.15Mt/a 。本工程由南京设计院设计根据设计院提供的图纸,其中我项目部主要施工内容为非标设备制安、设备安装、钢结构制安、管道安装等。2、工程特点①施工工期短、工程量大、施工难度大。②安装技术要求高,且各专业相互穿插,情况复杂。③施工接口的协作单位多,施工协作难度大。我项目部必须充分做好施工准备,全面规划,合理部署,采取正确的施工方法与技术措施,妥善安排力量,有计划地组织均衡施工,才能按期保质保量地完成安装任务。3、选煤厂工程量统计表:1、安装主要设备一览表序号名称规格型号或外形尺寸数量重量(㎏)1 X607均浆仓5773×3286×3720 1 台5500 2 精煤泥压滤机9260×3000×2500 1 台29000 3 离心机(含机架)FC1200A 2 台7326 4 储气罐φ 1800×8×3706 1 台5 浮选机(右式四室型)14175×3450×3433 1 台6 水力分级旋流器FX450-2 2 台4000 8 风阀风包φ 800×6×2367 1 台9 X509、X510刮板输送机改造2 台3144 ㎏/ 台10 浮选药剂储存罐2 台4045 ㎏/ 台11 粗煤泥皮带机B=800㎜ 11KW 1 台4465 12 滤饼转载刮板输送机B=1000㎜ 11KW 1 台5490 13 滤饼刮板输送机1 台5960 14 絮凝剂添加装置3600×1800× 2470 1 台3650 15 X542、X543离心机2 台7410 ㎏/ 台16 X548浮选机1 台17 X540X541水力分级旋流器2 台4000 ㎏/ 台18 精煤泥柱塞泵MNB-20-10-37 2 台2200 ㎏/ 台19 X561、X562浮选药剂泵2 台20 X563卸油泵安装1 台21 X439、X440缓冲槽底流泵2 台22 X550精煤压滤机给料泵1 台23 X556排污泵1 台24 空压机1 台2、现场安装非标设备及钢结构一览表序号名称规格型号数量重量(㎏)1 X509、X510刮板输送机头溜槽2 台559 2 浮选精矿槽2 件2550 ㎏/ 件3 X542离心机排料溜槽990 4 压滤机排料溜槽非标3990 5 滤饼刮板输送机机头溜槽710 6 滤饼转载刮板输送机机头溜槽525 7 粗煤泥皮带机头溜槽500 ㎏8 X543离心机排料溜槽883 9 浮选入料桶1 台4045kg 10 浮选精矿桶1 台7200kg 11 药剂桶478kg 12 药剂桶平台1800kg 13 压滤机滤液槽523kg 14 压滤机操作平台3586kg 3、安装管道...
