国标铜排载流量表VIP免费

国标铜排载流量表_第1页
1/16
国标铜排载流量表_第2页
2/16
国标铜排载流量表_第3页
3/16

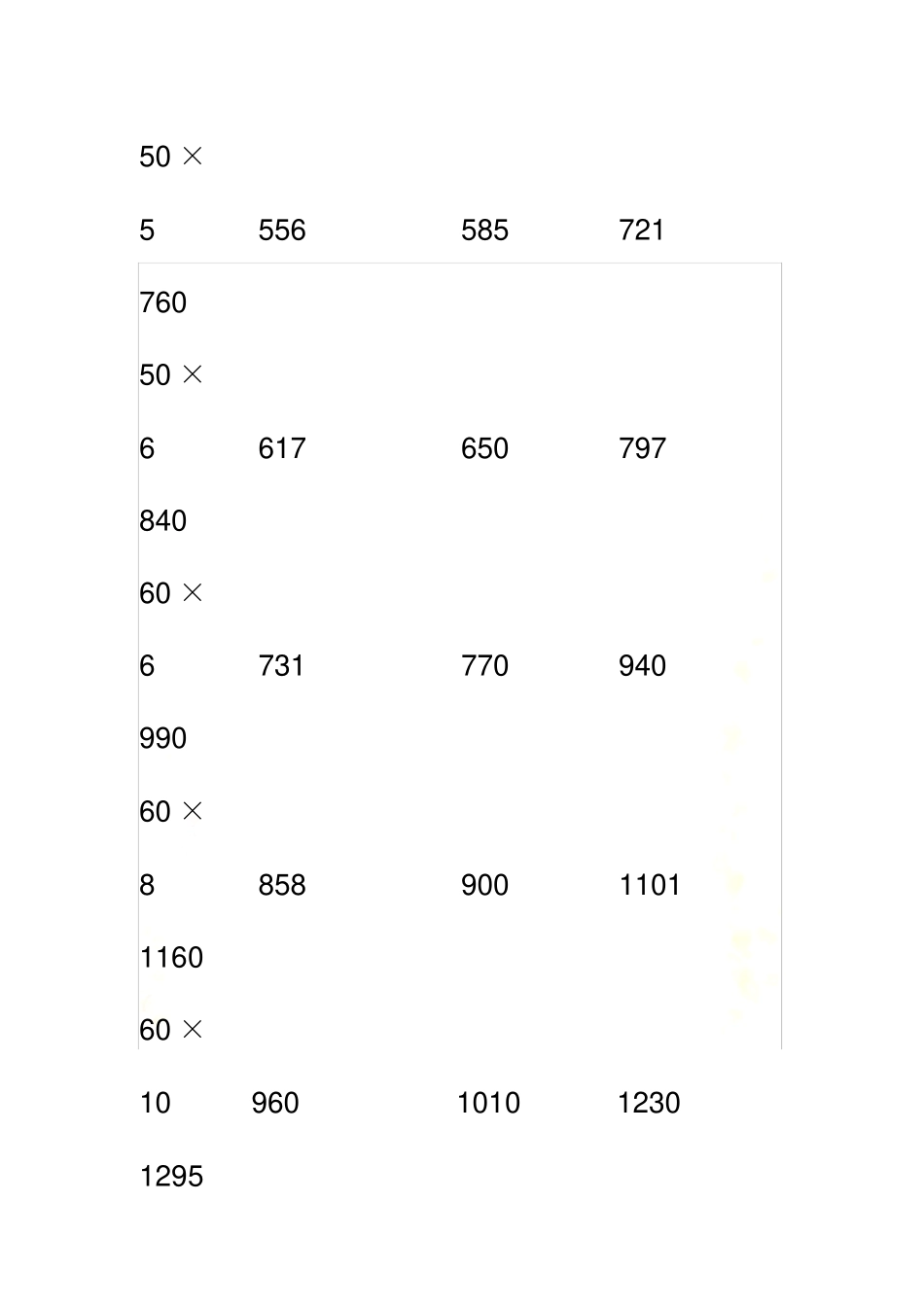

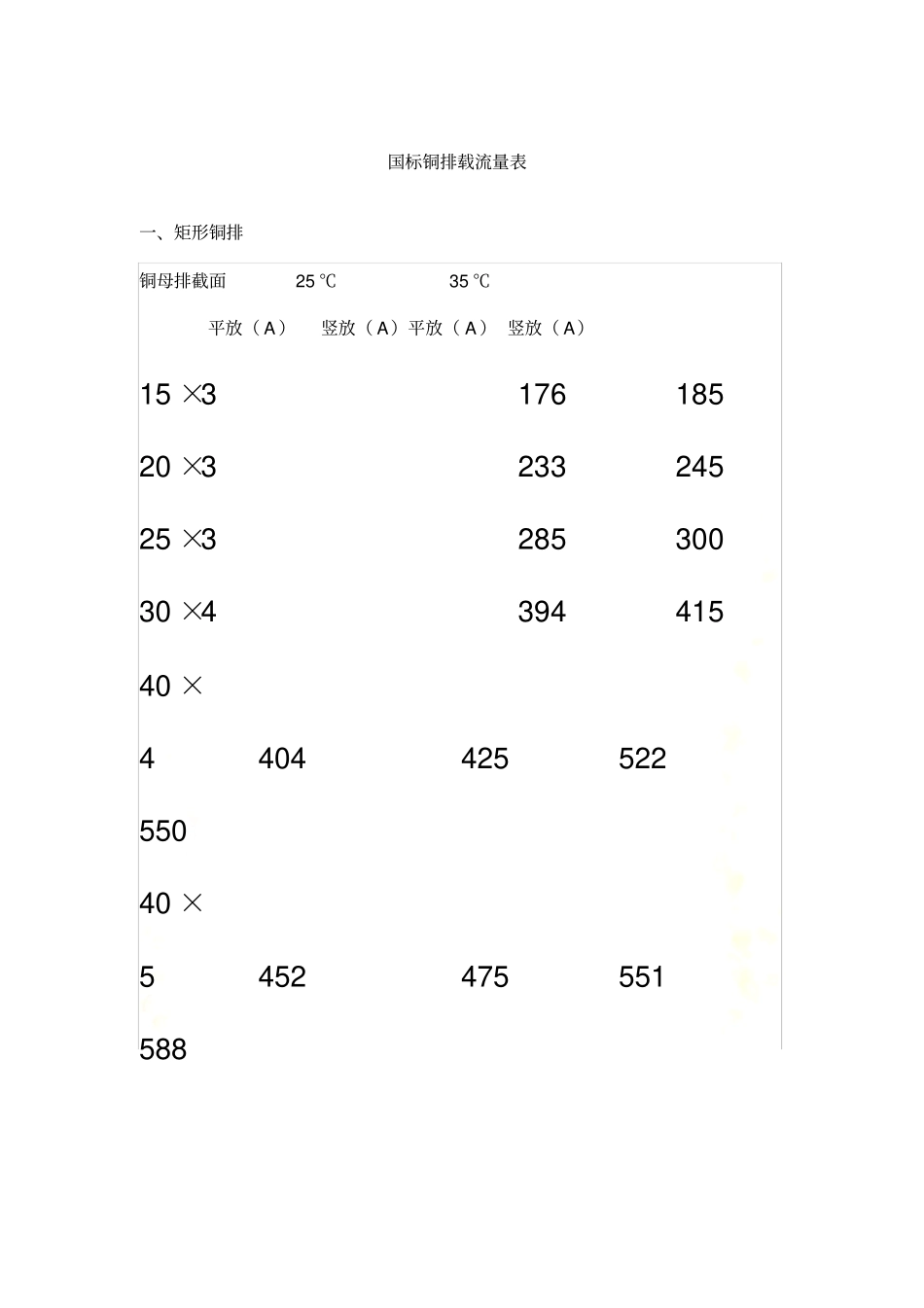

国标铜排载流量表国标铜排载流量表一、矩形铜排铜母排截面25 ℃35 ℃平放( A )竖放( A)平放( A ) 竖放( A)15 ×3 176 185 20 ×3 233 245 25 ×3 285 300 30 ×4 394 415 40 ×4 404 425 522 550 40 ×5 452 475 551 588 50 ×5 556 585 721 760 50 ×6 617 650 797 840 60 ×6 731 770 940 990 60 ×8 858 900 1101 1160 60 ×10 960 1010 1230 1295 80 ×6 930 1010 1195 1300 80 ×8 1060 1155 1361 1480 80 ×10 1190 1295 1531 1665 100 ×6 1160 1260 1557 1592 100 ×8 1310 1425 1674 1850 100 ×10 1470 1595 1865 2025 120 ×8 1530 1675 1940 2110 120 ×10 1685 1830 2152 2340 2(60 ×6) 1126 1185 1452 1530 2 (60 ×8) 1460 1480 1503 1600 2(60 ×1 1680 1170 2140 2250 2(80 ×6) 1320 1433 1705 1855 2(80 ×8 1651 1795 2117 2515 2(80 ×10) 1950 2120 2575 2735 2(100 ×6) 1564 1700 2000 2170 2(100 ×8) 1930 2100 2470 2690 2(100 ×10) 2320 2500 2935 3185 2(120 ×8) 2140 2330 2750 2995 2(120 ×10) 2615 2840 3330 3620 二、 铜导线载流量 (35 ℃)截面( mm 2)1 1.5 2.5 4 6 10 16 25 35 50 70 95载流量( A ): 10 13 17 23 30 45 85 110 136 170 216 263 三、抽屉柜抽屉导线选用标准截面( mm 2)10 16 16 25 35 50 70 35 ×2 50 ×2 70 ×2 50 ×3 70 ×3 电流(A )50 63 80 100 125 160 200 250 300 400 500 600 估算法 : 单条铜母排载流量 = 宽度 (mm) X 厚度系数双母排载流量 = 宽度(mm) X 厚度系数X 1.5(经验系数 ) 铜排和铝排也可以按平方数来,通常铜应该按5-8A/平方 ,铝应该按 3-5A/平方常用铜排的载流量计算方法:40℃时铜排载流量 =排宽 *厚度系数排宽(mm); 厚度系数为 :母排 12厚时为 20;10厚时为 18;依次为 :[12-20,10-18,8-16,6-14,5-13,4-12]. 双层铜排 [40℃]=1.56-1.58 单层铜排 [40℃](根据截面大小定)3 层铜排 [40℃]=2 单层铜排 [40℃] 4 层铜排 [40℃]=单层铜排 [40℃]*2.45( 不推荐此类选择 ,最好用异形母排替代 ) 铜排[40℃]= 铜排 [25℃]*0.85 铝排[40℃]= 铜...
