国防光缆保护方案VIP免费

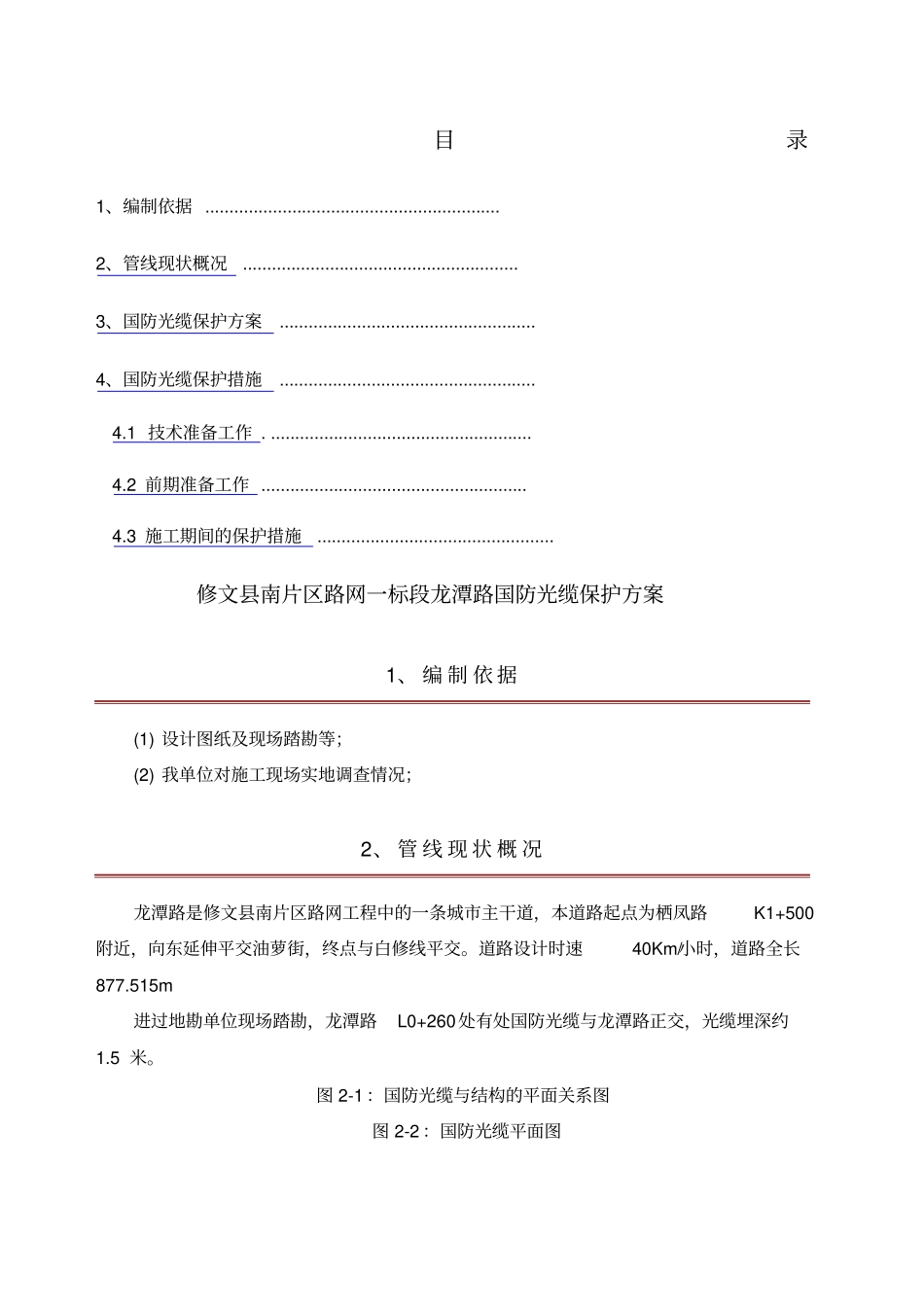

目录1、编制依据 ............................................................. 2、管线现状概况......................................................... 3、国防光缆保护方案..................................................... 4、国防光缆保护措施..................................................... 4.1 技术准备工作 . ...................................................... 4.2 前期准备工作 ....................................................... 4.3 施工期间的保护措施................................................. 修文县南片区路网一标段龙潭路国防光缆保护方案1、 编 制 依 据(1) 设计图纸及现场踏勘等；(2) 我单位对施工现场实地调查情况；2、 管 线 现 状 概 况龙潭路是修文县南片区路网工程中的一条城市主干道，本道路起点为栖凤路K1+500附近，向东延伸平交油萝街，终点与白修线平交。道路设计时速40Km/小时，道路全长877.515m 进过地勘单位现场踏勘，龙潭路L0+260处有处国防光缆与龙潭路正交，光缆埋深约1.5 米。图 2-1 ：国防光缆与结构的平面关系图图 2-2 ：国防光缆平面图3、 国 防 光 缆 保 护 方 案由于国防光缆横穿龙潭路且无法迁改，我公司采取对国防光缆进行悬吊保护，待电力综通管道及雨污管施工完后，原貌恢复。悬吊保护采用两根直径为1cm的钢丝绳作为吊梁，两根钢丝绳固定在两侧。为更好的对国防光缆进行保护，先用波纹管对光缆进行包裹，再用钢丝绳进行悬吊；为防止吊杆在主索上滑动，在主钢丝绳的悬吊点采用绳卡将吊绳固定。4、 国 防 光 缆 保 护 措 施4.1 技术 准 备 工 作(1) 施工前以书面形式对各施工队及班组进行管线的技术交底，使每个施工人员都明确管线的位置、管径、埋深、保护的方法及工作注意事项。(2) 安排对类似工程有丰富施工经验的工程技术人员, 对管线保护的全过程进行技术指导。根据现场施工条件, 定出最佳实施方案 , 使施工能获得业主、监理工程师及管线单位的满意。(3) 现场施工人员认真学习管线图纸、技术操作规范、施工质量标准, 提高施工人员技术素质。(4) 项目部下设 1 名管道保护员，自上而下贯彻管线保护方案，落实保护措施。(5) 做好详细的管道保护措施，并成立安全领导小组，由项目经理担任组长，做好保护工作。(6) 加强施工人员保护国防光缆的意识，将保护光缆作为重中之中。(7) 施工...
